6.5.1 Преглед на составните
елементи: Wilo-Control EC-
Booster
1
2
7
5
8
4
6
9
10

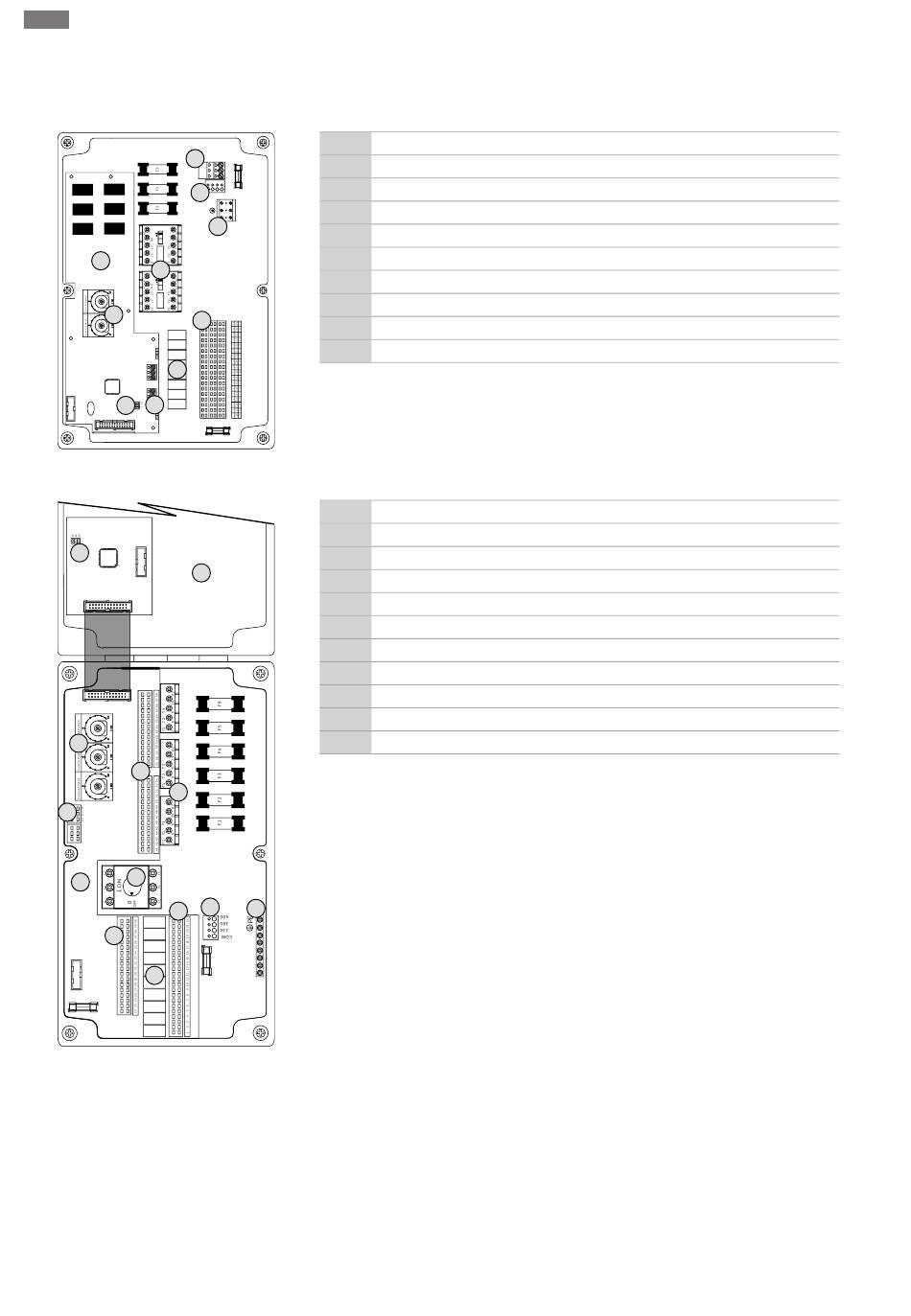

Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
528
All manuals and user guides at all-guides.com
Поставување
1 Приклучна лента: Приклучување на мрежа
2 Нагодување за мрежен напон
3 Приклучна лента: Земја (PE)
4 Приклучна лента: Управување/сензор
3
5 Комбинации на заштита
6 Излезно реле
7 Контролна картичка
8 Потенциометар за надгледување на струјата на моторот
9 ModBus RTU: Интерфејс RS485
10 ModBus RTU: Џампер за поништување/поларизација
1 Главен прекинувач/приклучување на мрежа
2 Нагодување за мрежен напон
3 Приклучна лента: Земја (PE)
4 Приклучна лента: Управување/сензор
5 Комбинации на заштита
6 Излезно реле
7 Контролна картичка
8 Потенциометар за надгледување на струјата на моторот
9 ModBus RTU: Интерфејс RS485
10 ModBus RTU: Џампер за поништување/поларизација
11 Капак на куќиштето
2
3
