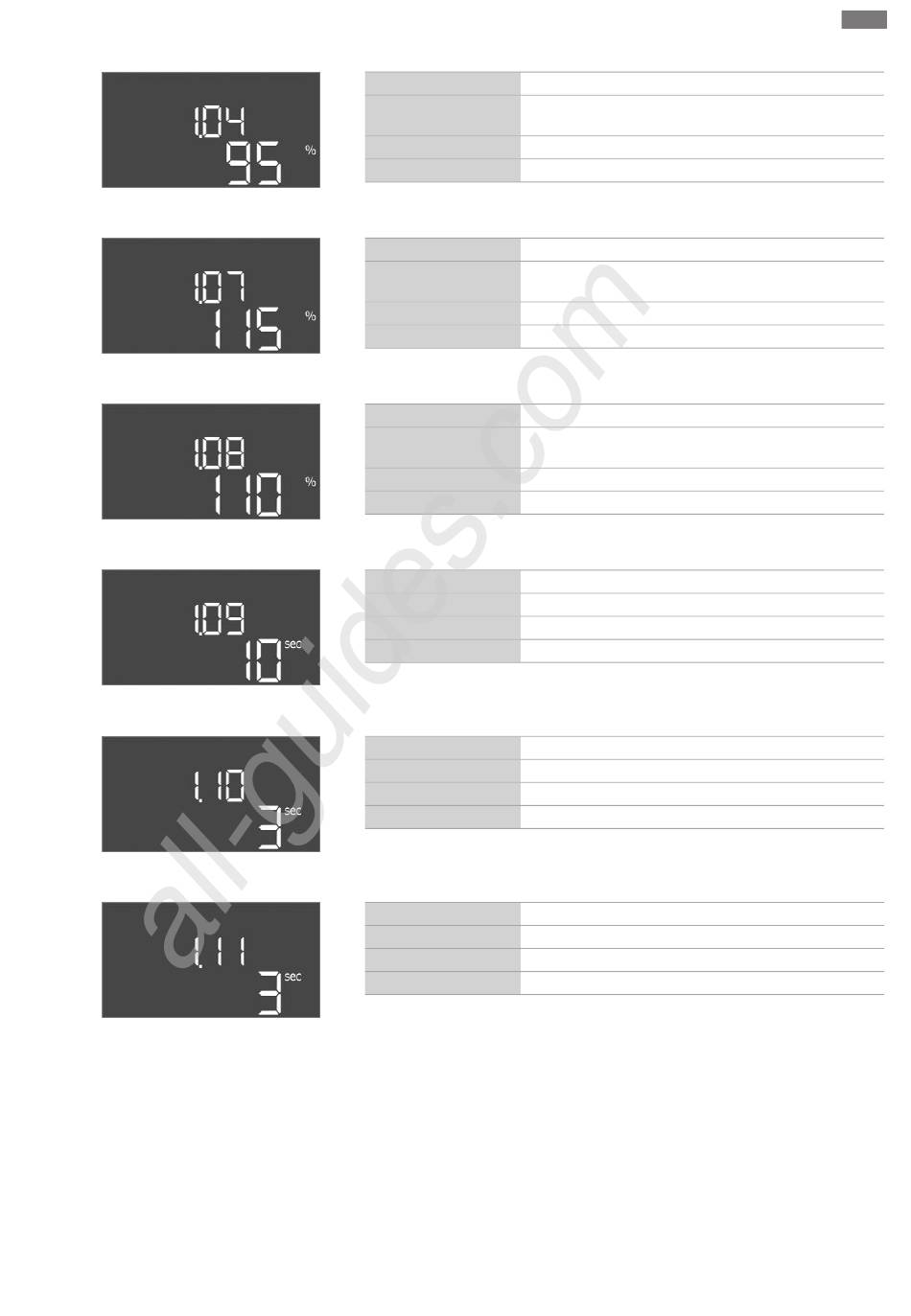

Fig. 53: Menu 1.04
Fig. 54: Menu 1.07
Fig. 55: Menu 1.08
Fig. 56: Menu 1.09
Fig. 57: Menu 1.10
Fig. 58: Menu 1.11
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Messa in servizio
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica 95 %
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica 115 %
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica 110 %
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica 10 s
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica 3 s
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica 3 s
Menu 2: Collegamento bus di campo ModBus
L'apparecchio di comando è dotato di un'interfaccia RS485 per il collegamento tramite
ModBus RTU. L'interfaccia permette di leggere e modificare diversi parametri. L'appa-
recchio di comando in questa modalità funziona come slave Modbus. In appendice sono
riportate una panoramica dei singoli parametri e una descrizione dei tipi di dati utilizzati.
Per utilizzare l'interfaccia ModBus, effettuare le impostazioni nei seguenti menu:
1.04
Soglia di inserzione della pompa in % rispetto al valore no-
minale di pressione
75 ... 99 %
1.07
Soglia di disinserzione della pompa base in % rispetto al va-
lore nominale di pressione
101 ... 125 %
1.08 (solo Control EC-Booster)
Soglia di disinserzione della pompa di punta in % rispetto al
valore nominale di pressione
101 ... 125 %
1.09
Disinserimento ritardato della pompa base
0 ... 180 s
1.10
Inserimento ritardato della pompa di punta
0 ... 30 s
1.11
Disinserimento ritardato della pompa di punta
0 ... 30 s
