13.3 Pregled planova priključaka
Upute za ugradnju i uporabu Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Dodatak

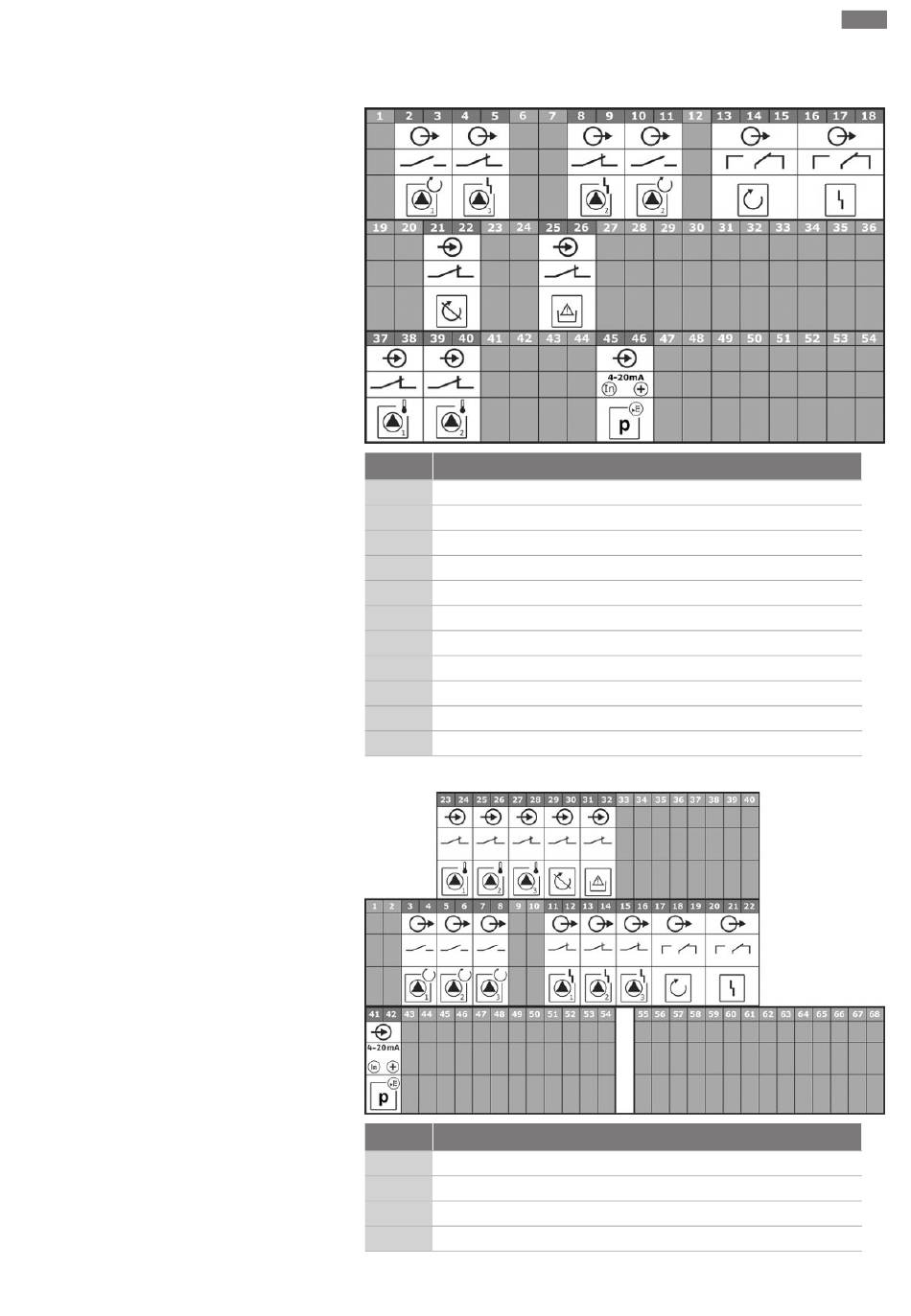

Planovi priključaka Wilo-Control EC-B2...
Stezaljka Funkcija
Izlaz: Pojedinačna dojava rada pumpa 1
2/3
Izlaz: Pojedinačna dojava smetnje pumpa 1
4/5
Izlaz: Pojedinačna dojava smetnje pumpa 2
8/9
Izlaz: Pojedinačna dojava rada pumpa 2
10/11
13/14/15 Izlaz: Skupna dojava rada
16/17/18 Izlaz: Skupna dojava smetnje
Ulaz: Extern OFF
21/22
Ulaz: Nedostatak vode / zaštita od rada na suho
25/26
Ulaz: Termički nadzor nad namotima pumpa 1
37/38
Ulaz: Termički nadzor nad namotima pumpa 2
39/40
Ulaz: pasivni senzor tlaka 4 – 20 mA
45/46
Planovi priključaka Wilo-Control EC-B3...
Stezaljka Funkcija
Izlaz: Pojedinačna dojava rada pumpa 1
3/4
Izlaz: Pojedinačna dojava rada pumpa 2
5/6
Izlaz: Pojedinačna dojava rada pumpa 3
7/8
Izlaz: Pojedinačna dojava smetnje pumpa 1
11/12
