Panoramica collegamenti elettrici

172
All manuals and user guides at all-guides.com
Appendice

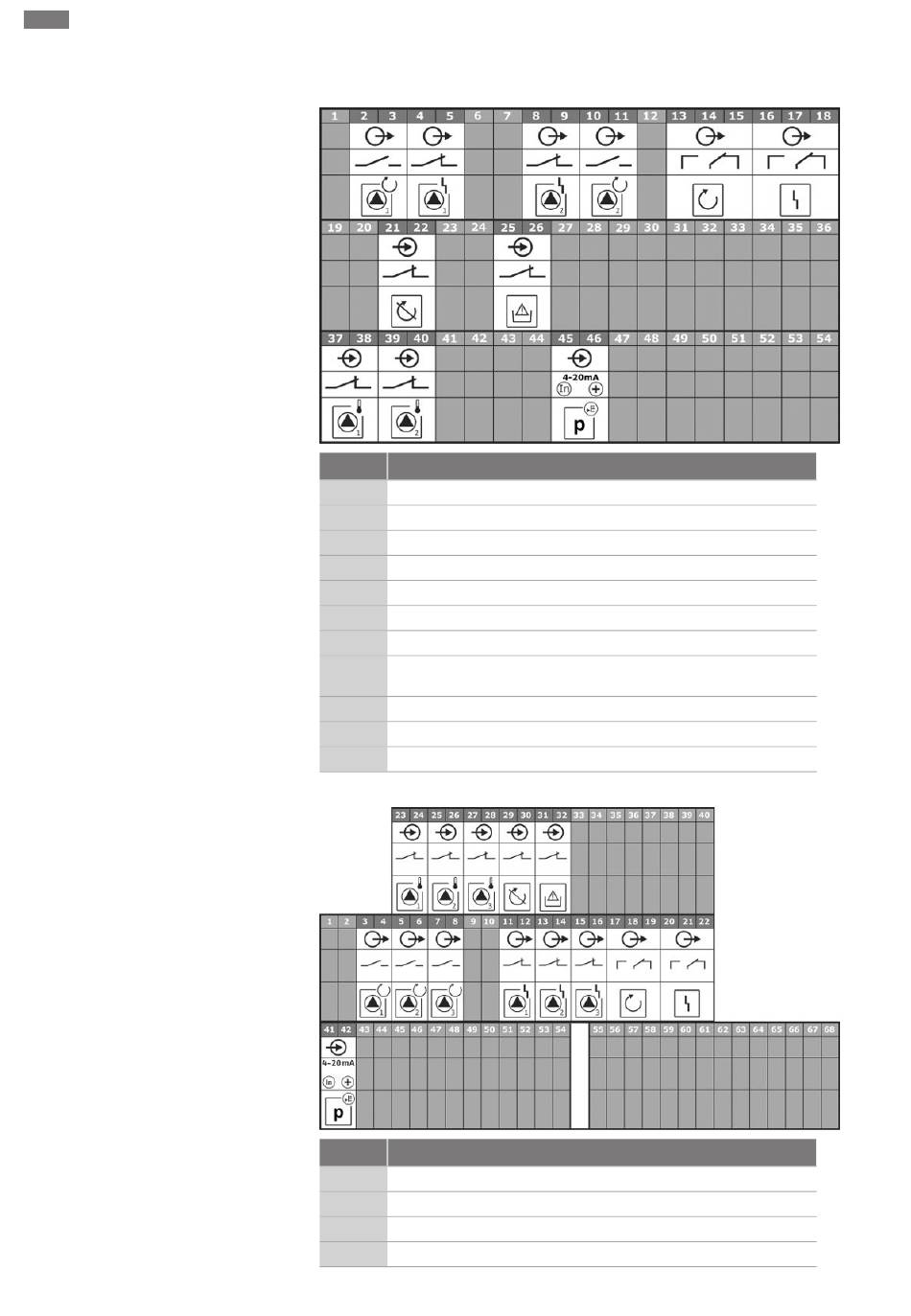

Collegamenti elettriciWilo-Control EC-B2...
Morsetto Funzionamento
Uscita: Segnalazione singola di funzionamento per pompa 1
2/3
Uscita: Segnalazione singola di blocco per pompa 1
4/5
Uscita: Segnalazione singola di blocco per pompa 2
8/9
Uscita: Segnalazione singola di funzionamento per pompa 2
10/11
13/14/15 Uscita: Segnalazione cumulativa di funzionamento
16/17/18 Uscita: Segnalazione cumulativa di blocco
Ingresso:Extern OFF
21/22
Ingresso: Mancanza d'acqua/Protezione contro il funzionamento a sec-
25/26
co
Ingresso: Protezione termica dell'avvolgimento per pompa 1
37/38
Ingresso: Protezione termica dell'avvolgimento per pompa 2
39/40
Ingresso: sensore di pressione passivo 4–20 mA
45/46
Collegamenti elettriciWilo-Control EC-B3...
Morsetto Funzionamento
Uscita: Segnalazione singola di funzionamento per pompa 1
3/4
Uscita: Segnalazione singola di funzionamento per pompa 2
5/6
Uscita: Segnalazione singola di funzionamento per pompa 3
7/8
Uscita: Segnalazione singola di blocco per pompa 1
11/12
