6.5.6 Pripojenie na sieť: Čerpadlo s va-
riabilným počtom otáčok
(elektronicky regulované čerpad-
lá)
5
2 4 6
L1 L2 L3
~
FC
~
L N
~
~

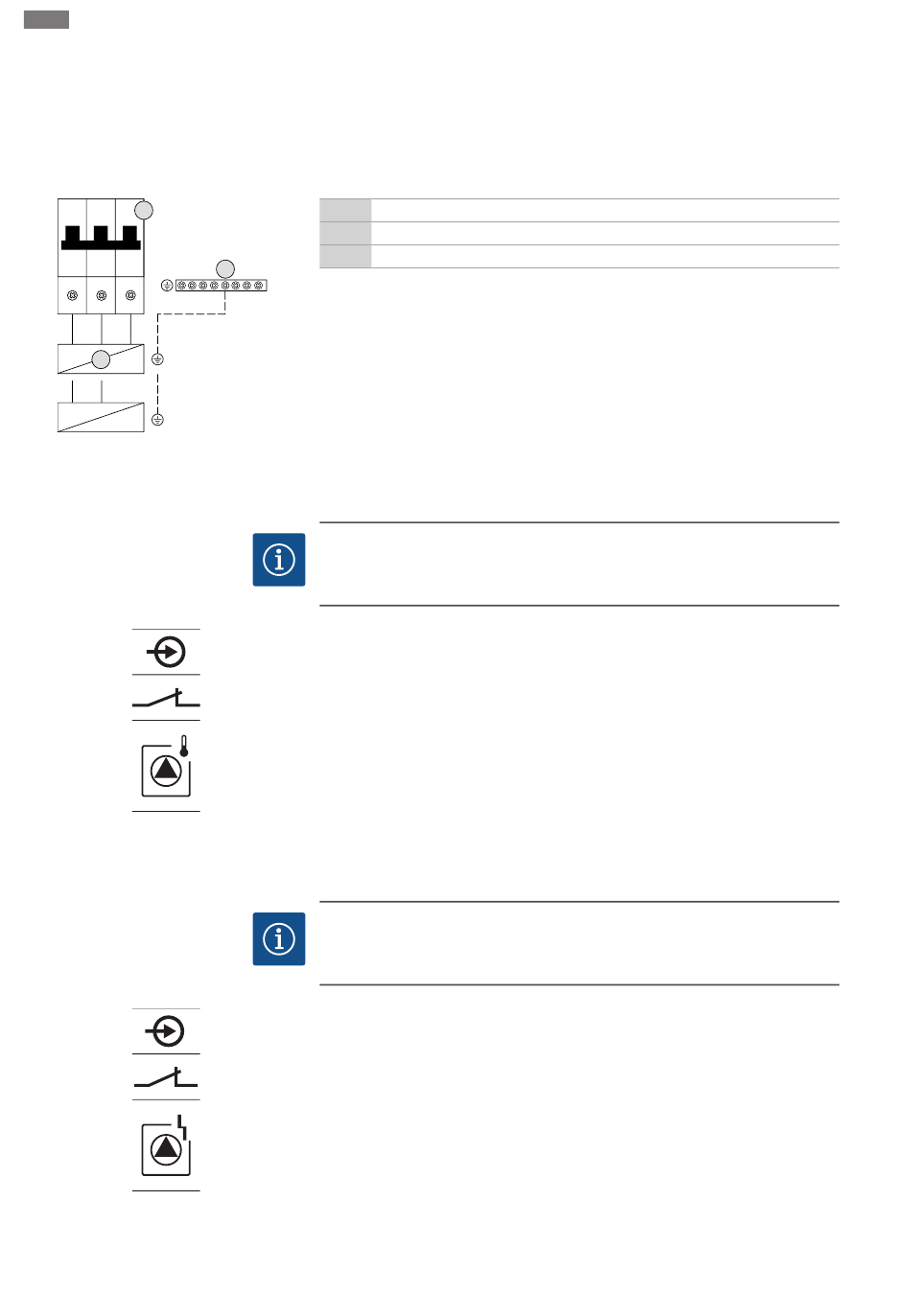

Fig. 11: Prípojka čerpadla
6.5.7 Pripojenie tepelného monitorova-
nia motora
x
Fig. 12: Symbol prehľadu pripojení
6.5.8 Pripojenie chybového hlásenia
frekvenčného meniča
x
Fig. 13: Symbol prehľadu pripojení
922
All manuals and user guides at all-guides.com
Inštalácia
▪ Aktuálne nameraný prevádzkový prúd čerpadla (menu 4.29-4.31)
▪ Nastavený menovitý prúd monitorovania motora (menu 4.25-4.27)
3 Svorkovnica: Uzemnenie (PE)
5 Istič vedenia
FC Frekvenčný menič
3
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Pripojte žily k ističu vedenia podľa schémy pripojenia.
OZNÁMENIE! Pripojenie je možné len na spínacom prístroji Wilo-Control EC-B!
OZNÁMENIE
Nepoužívajte externé napätie!
Aplikované externé napätie ničí konštrukčný diel.
Na účely termického monitorovania teploty možno pre každé čerpadlo pripojiť dvoj-
kovové snímače. Nepripájajte žiadne snímače PTC a Pt100!
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte. Symbol „x" označuje príslušné čerpadlo:
▪ 1 = čerpadlo 1
▪ 2 = čerpadlo 2
▪ 3 = čerpadlo 3
OZNÁMENIE! Pripojenie je možné len na spínacom prístroji Wilo-Control ECe-B!
OZNÁMENIE
Nepoužívajte externé napätie!
Aplikované externé napätie ničí konštrukčný diel.
Pre každé čerpadlo možno pripojiť externé chybové hlásenie frekvenčného meniča. Vý-
stup frekvenčného meniča musí pracovať ako rozpínací kontakt!
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte. Symbol „x" označuje príslušné čerpadlo:
▪ 1 = čerpadlo 1
▪ 2 = čerpadlo 2
▪ 3 = čerpadlo 3
