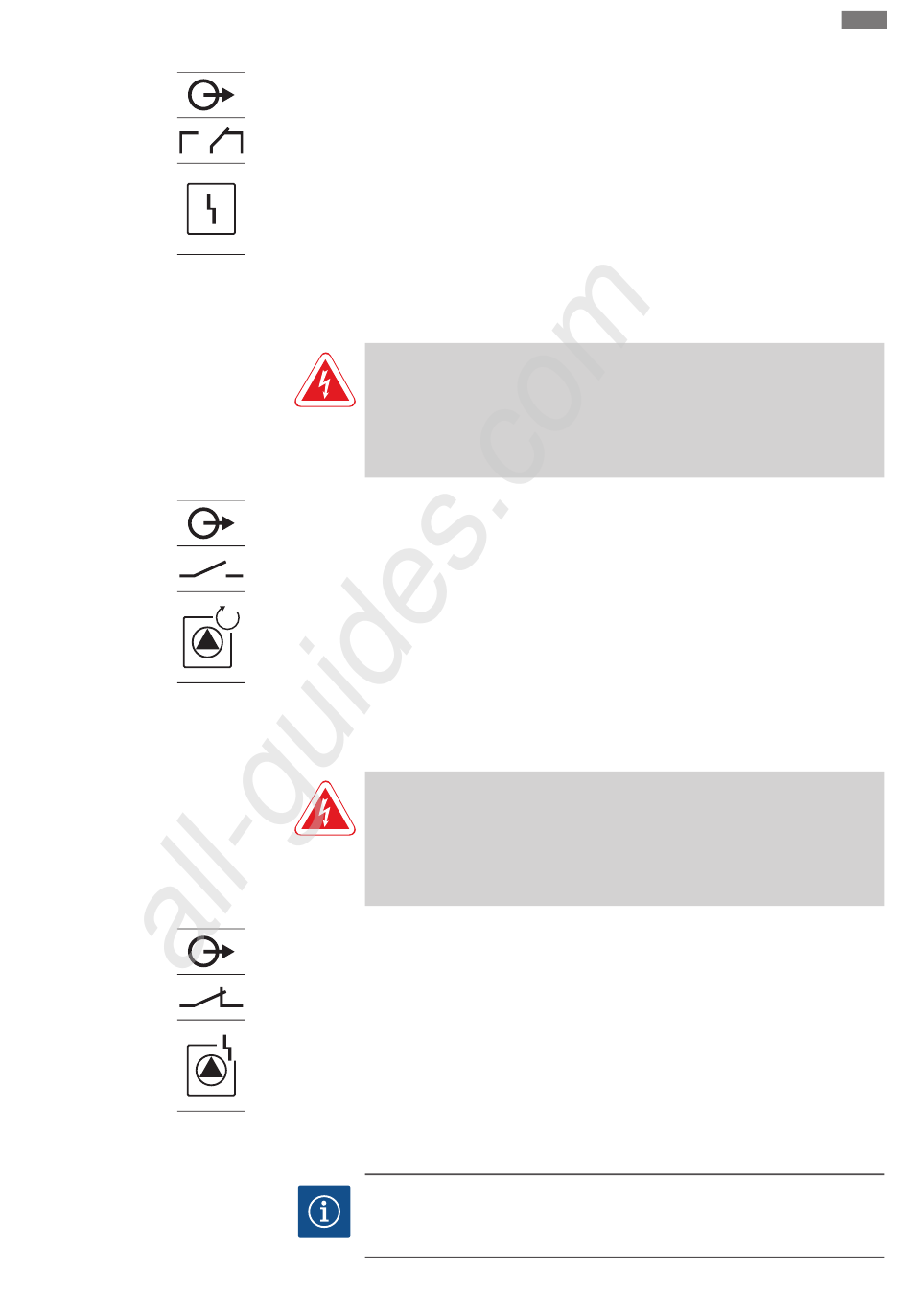

Fig. 19: Symboler i anslutningsöversikt
6.5.15 Anslutning individuell driftsignal
(EBM)
x
Fig. 20: Symboler i anslutningsöversikt
6.5.16 Anslutning enkelstörmeddelande
(ESM)
x
Fig. 21: Symboler i anslutningsöversikt
6.5.17 Anslutning ModBus RTU
Monterings- och skötselanvisning Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Uppställning
Ett felmeddelande avges för alla pumpar (SSM) via en separat utgång:
▪ Kontakttyp: potentialfri växlande kontakt
▪ Kontaktbelastning:
– Min.: 12 V, 10 mA
– Maximalt: 250 V, 1 A
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan.
FARA
Livsfara på grund av elektrisk ström från extern källa!
Spänningsförsörjningen sker från extern källa. Den spänningen finns på plintarna
även när huvudbrytaren är avslagen! Livsfara! Spänningsförsörjningen måste därför
frånkopplas vid källan innan arbetet påbörjas! Elektriska arbeten måste genomföras
av en kvalificerad elektriker enligt lokala föreskrifter.
Ett driftsmeddelande avges per pump (EBM) via en separat utgång:
▪ Kontakttyp: potentialfri slutande kontakt
▪ Kontaktbelastning:
– Min.: 12 V, 10 mA
– Maximalt: 250 V, 1 A
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan. "x" i symbolen anger respektive pump:
▪ 1 = pump 1
▪ 2 = pump 2
▪ 3 = pump 3
FARA
Livsfara på grund av elektrisk ström från extern källa!
Spänningsförsörjningen sker från extern källa. Den spänningen finns på plintarna
även när huvudbrytaren är avslagen! Livsfara! Spänningsförsörjningen måste därför
frånkopplas vid källan innan arbetet påbörjas! Elektriska arbeten måste genomföras
av en kvalificerad elektriker enligt lokala föreskrifter.
Ett felmeddelande avges per pump (ESM) via en separat utgång:
▪ Kontakttyp: potentialfri öppnande kontakt
▪ Kontaktbelastning:
– Min.: 12 V, 10 mA
– Maximalt: 250 V, 1 A
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan. "x" i symbolen anger respektive pump:
▪ 1 = pump 1
▪ 2 = pump 2
▪ 3 = pump 3
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
