Anexo
Terminal Função
Saída: Sinal individual de funcionamento bomba 1
3/4
Saída: Sinal individual de funcionamento bomba 2
5/6
Saída: Sinal individual de funcionamento bomba 3
7/8
Saída: Sinal individual de informação de avaria bomba 1
11/12
Saída: Sinal individual de informação de avaria bomba 2
13/14
Saída: Sinal individual de informação de avaria bomba 3
15/16
17/18/19 Saída: Sinal coletivo de funcionamento
20/21/22 Saída: Sinal coletivo de avaria
Entrada: Monitorização térmica da bobinagem bomba 1
23/24
Entrada: Monitorização térmica da bobinagem bomba 2
25/26
Entrada: Monitorização térmica da bobinagem bomba 3
27/28
Entrada: Extern OFF
29/30
Entrada: Falta de água/Proteção contra funcionamento a seco
31/32
Entrada: x sensor de pressão passivo 4 – 20 mA
41/42

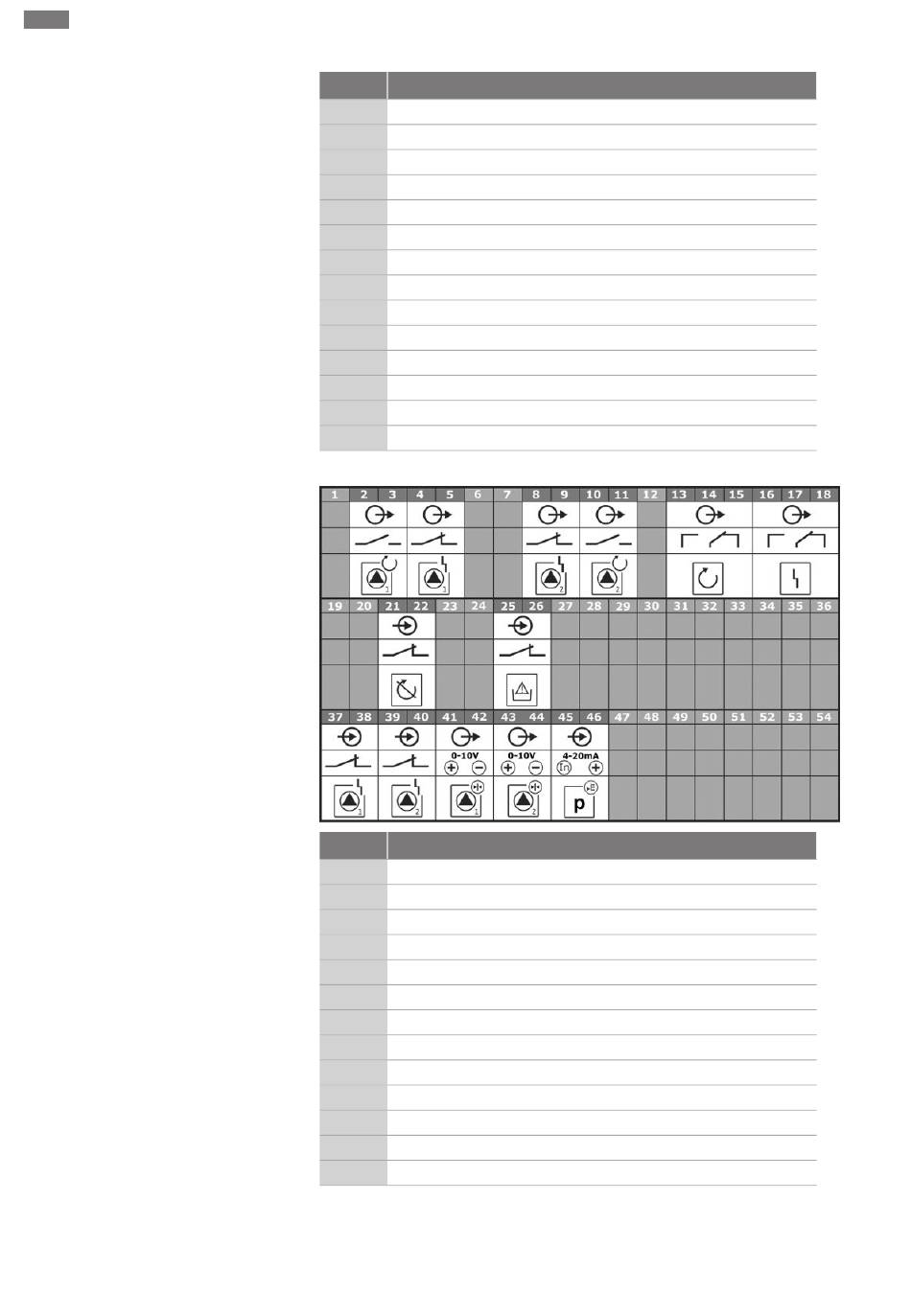

Esquemas de ligações elétricasWilo-Control ECe-B2...
Terminal Função
Saída: Sinal individual de funcionamento bomba 1
2/3
Saída: Sinal individual de informação de avaria bomba 1
4/5
Saída: Sinal individual de informação de avaria bomba 2
8/9
Saída: Sinal individual de funcionamento bomba 2
10/11
13/14/15 Saída: Sinal coletivo de funcionamento
16/17/18 Saída: Sinal coletivo de avaria
Entrada: Extern OFF
21/22
Entrada: Falta de água/Proteção contra funcionamento a seco
25/26
Entrada: Mensagem de erro do conversor de frequência bomba 1
37/38
Entrada: Mensagem de erro do conversor de frequência bomba 2
39/40
Saída: Valor nominal de pressão da bomba 1
41/42
Saída: Valor nominal de pressão da bomba 2
43/44
Entrada: x sensor de pressão passivo 4 – 20 mA
45/46
