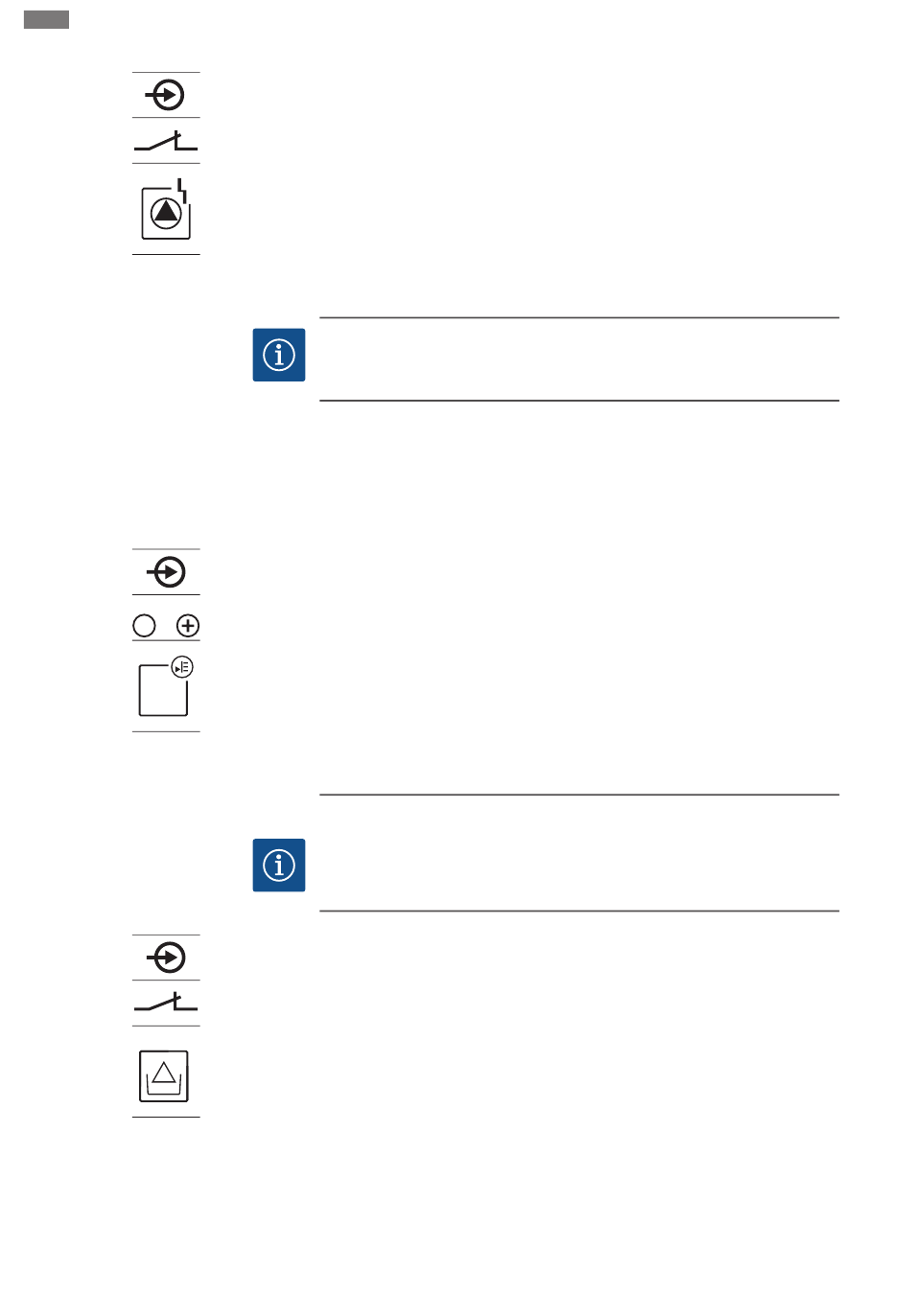

Fig. 13: Σύμβολο επισκόπησης σύνδεσης
6.5.9 Σύνδεση αισθητήρα πίεσης
4-20 mA
In
p
Fig. 14: Σύμβολο επισκόπησης σύνδεσης
6.5.10 Σύνδεση προστασίας ξηρής
λειτουργίας (χαμηλή στάθμη
νερού)
!
Fig. 15: Σύμβολο επισκόπησης σύνδεσης
362
All manuals and user guides at all-guides.com
Τοποθέτηση
Μπορεί να συνδεθεί μία εξωτερική ένδειξη βλάβης του μετατροπέα συχνότητας ανά
αντλία. Η έξοδος του μετατροπέα συχνότητας πρέπει να λειτουργεί ως επαφή NC!
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα. Το "x" στο
σύμβολο δηλώνει την εκάστοτε αντλία:
▪ 1 = Αντλία 1
▪ 2 = Αντλία 2
▪ 3 = Αντλία 3
ΕΙΔΟΠΟΙΗΣΗ
Μην συνδέετε εξωτερική τάση!
Η σύνδεση εξωτερικής τάσης καταστρέφει το εξάρτημα.
Η καταγραφή πίεσης πραγματοποιείται από έναν αναλογικό αισθητήρα πίεσης 4 –
20 mA.
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Συνδέστε τους πυρήνες καλωδίων στη
συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα σύνδεσης. Ο αριθμός του
ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας στο κάλυμμα.
ΕΙΔΟΠΟΙΗΣΗ! Χρησιμοποιείτε θωρακισμένα καλώδια σύνδεσης! Τοποθετήστε τη
θωράκιση από τη μία πλευρά!
ΕΙΔΟΠΟΙΗΣΗ! Προσοχή στη σωστή πολικότητα του αισθητήρα πίεσης! Μη συνδέετε
ενεργό αισθητήρα πίεσης.
ΕΙΔΟΠΟΙΗΣΗ
Μην συνδέετε εξωτερική τάση!
Η σύνδεση εξωτερικής τάσης καταστρέφει το εξάρτημα.
Η χαμηλή στάθμη νερού (προστασία ξηρής λειτουργίας) μπορεί να παρακολουθείται
επιπλέον από έναν πλωτηροδιακόπτη ή πιεζοστάτη:
▪ Επαφή ανοιχτή: Ξηρή λειτουργία
▪ Επαφή κλειστή: μη ξηρή λειτουργία
Οι ακροδέκτες είναι εξοπλισμένοι εργοστασιακά με γέφυρα.
Εισάγετε τα τοποθετημένα από τον εγκαταστάτη καλώδια σύνδεσης μέσα από τους
στυπιοθλίπτες καλωδίων και στερεώστε. Αφαιρέστε τη γέφυρα και συνδέστε τους
πυρήνες των καλωδίων στη συστοιχία ακροδεκτών σύμφωνα με το σχεδιάγραμμα
σύνδεσης. Ο αριθμός του ακροδέκτη φαίνεται στην επισκόπηση της συνδεσμολογίας
στο κάλυμμα.
WILO SE 2019-07
