Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 444

lv

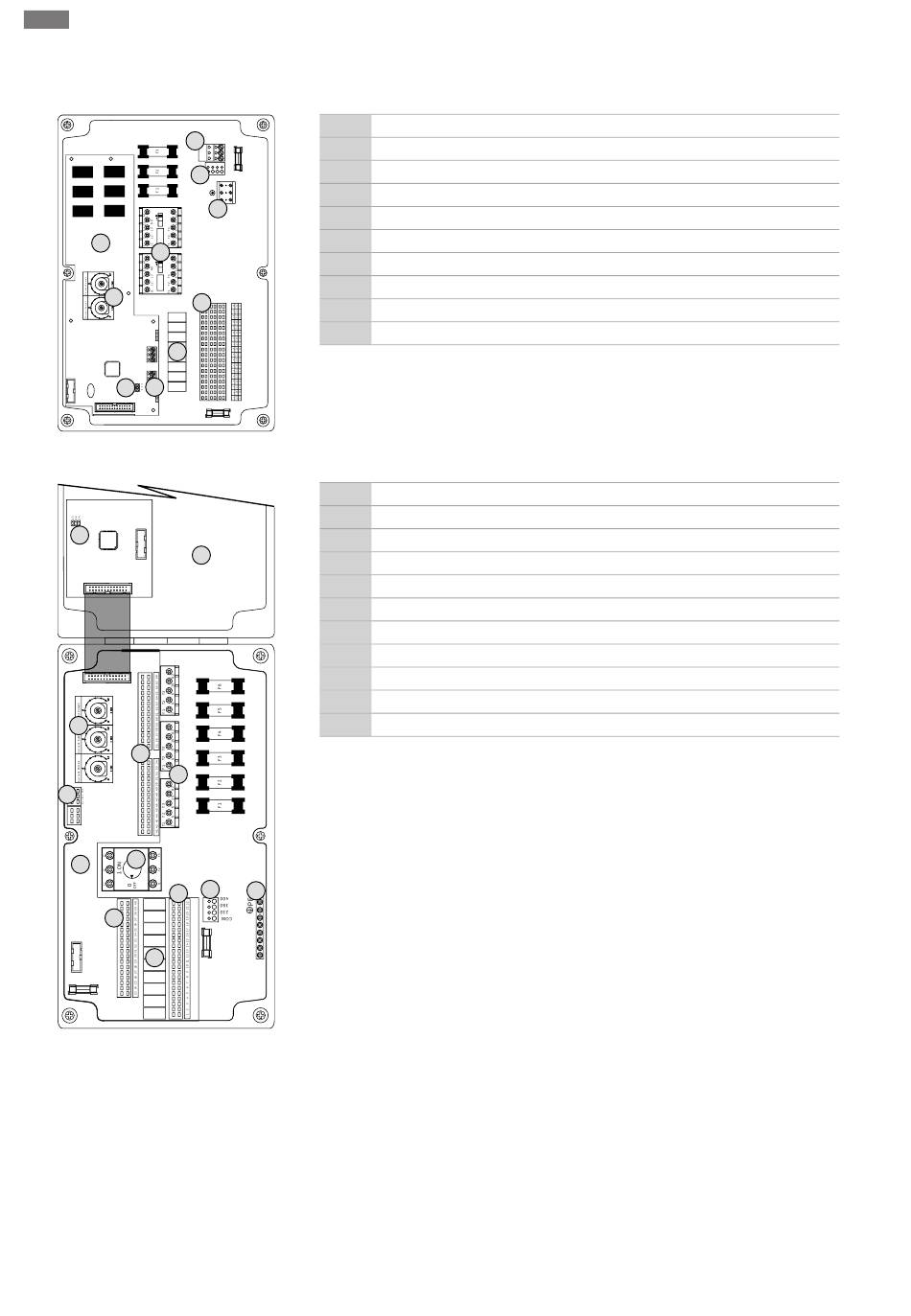

6.5.1 Detaļu pārskats: Wilo-Control EC-
Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
444
All manuals and user guides at all-guides.com
Uzstādīšana
1 Spaiļu panelis: Elektrotīkla pieslēgums
2 Iestatīšana, tīkla spriegums
3 Spaiļu panelis: Zemējums (PE)
4 Spaiļu panelis: Vadība / sensori
3
5 Aizsargierīču kombinācijas
6 Izejas relejs
7 Vadības panelis
8 Potenciometrs motora strāvas kontrolei
9 ModBus RTU: RS485-saskarne
10 ModBus RTU: Tiltslēgs terminēšanai / polarizācijai
1 Galvenais slēdzis / elektrotīkla pieslēgums
2 Iestatīšana, tīkla spriegums
3 Spaiļu panelis: Zemējums (PE)
4 Spaiļu panelis: Vadība / sensori
5 Aizsargierīču kombinācijas
6 Izejas relejs
7 Vadības panelis
8 Potenciometrs motora strāvas kontrolei
9 ModBus RTU: RS485-saskarne
10 ModBus RTU: Tiltslēgs terminēšanai / polarizācijai
11 Korpusa pārsegs
2
3
WILO SE 2019-07
