6.5

Elektrisk tilslutning

6.5.1 Oversigt over komponenterne:
Wilo-Control EC-Booster
1
2
7
5
8
4
6
9
10

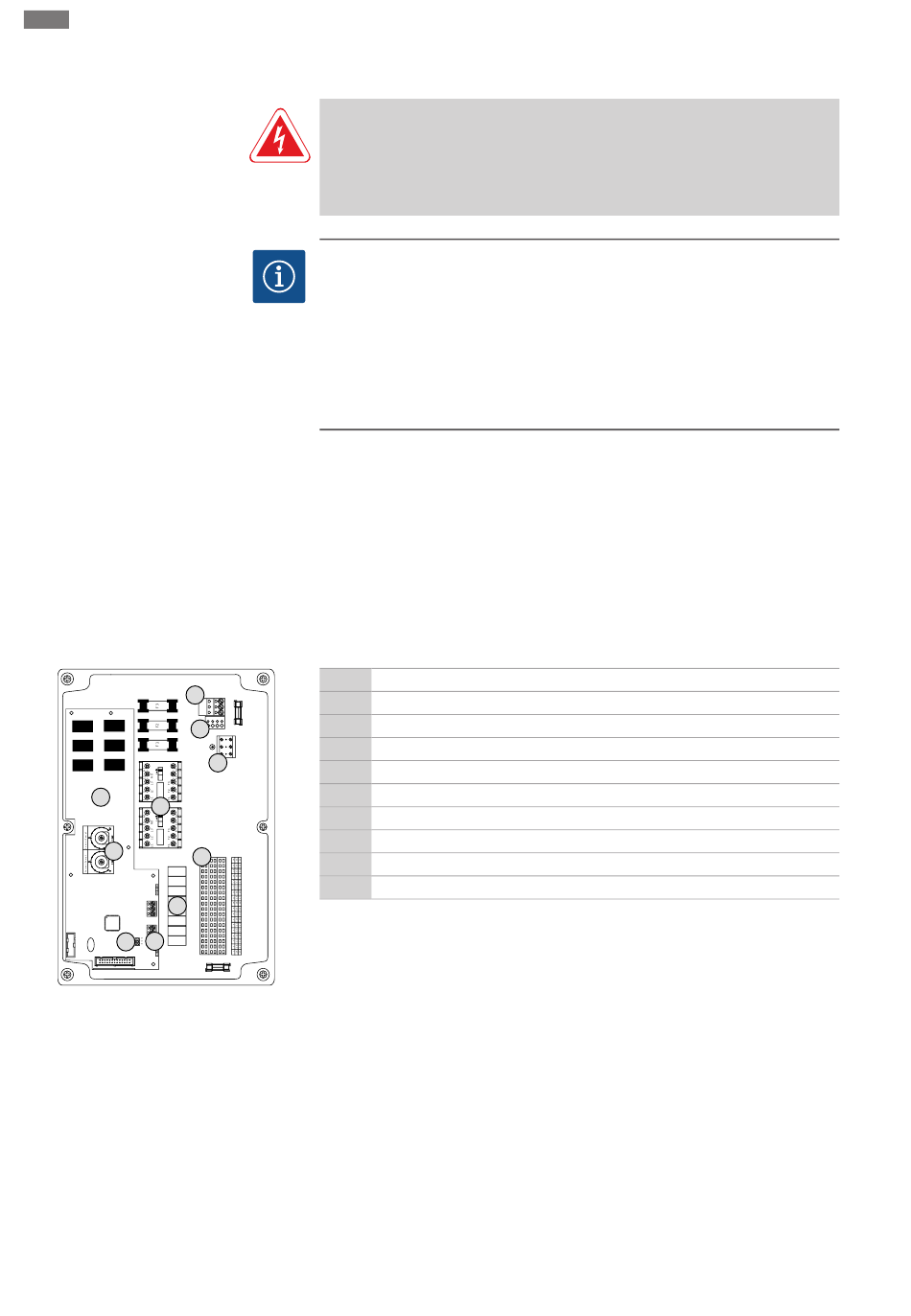

Fig. 2: Control EC-B 2...
230
All manuals and user guides at all-guides.com
Opstilling
FARE
Livsfare på grund af elektrisk strøm!
Ukorrekt adfærd under udførelse af elarbejder kan medføre død som følge af elek-
trisk stød! Elarbejder skal udføres af en elinstallatør i henhold til de lokalt gældende
forskrifter.
BEMÆRK
• Afhængigt af systemimpedansen og de tilsluttede forbrugeres maks. antal til- og
frakoblinger/time kan der forekomme spændingsudsving og/eller -fald.
• Ved brug af skærmede kabler skal afskærmningen i den ene side af styreenheden
lægges på jordskinnen!
• Lad altid en elinstallatør udføre tilslutningen!
• Monterings- og driftsvejledningen for de tilsluttede pumper og signalgivere skal
overholdes.
▪ Nettilslutningens strøm og spænding skal svare til angivelserne på typeskiltet.
▪ Udfør sikringen på netsiden i henhold til de lokalt gældende forskrifter.
▪ Hvis der anvendes ledningssikkerhedsafbrydere, skal koblingskarakteristikken vælges,
så den passer til den tilsluttede pumpe.
▪ Hvis der installeres fejlstrømsrelæ (RCD, type A, sinusformet strøm, alle strøm sensitiv),
skal de lokalt gældende forskrifter overholdes.
▪ Træk tilslutningskablet i henhold til de lokalt gældende forskrifter.
▪ Undlad at beskadige tilslutningskablerne, når de trækkes.
▪ Forbind styreenheden og alle elektriske forbrugere til jord.
1 Klemmerække: Nettilslutning
2 Indstilling af netspænding
3 Klemmerække: Jord (PE)
4 Klemmerække: Styring/følere
3
5 Kontaktorkombinationer
6 Udgangsrelæ
7 Styreprint
8 Potentiometer for motorstrømovervågning
9 ModBus RTU: RS485-grænseflade
10 ModBus RTU: Jumper til terminering/polbestemmelse
