13.3

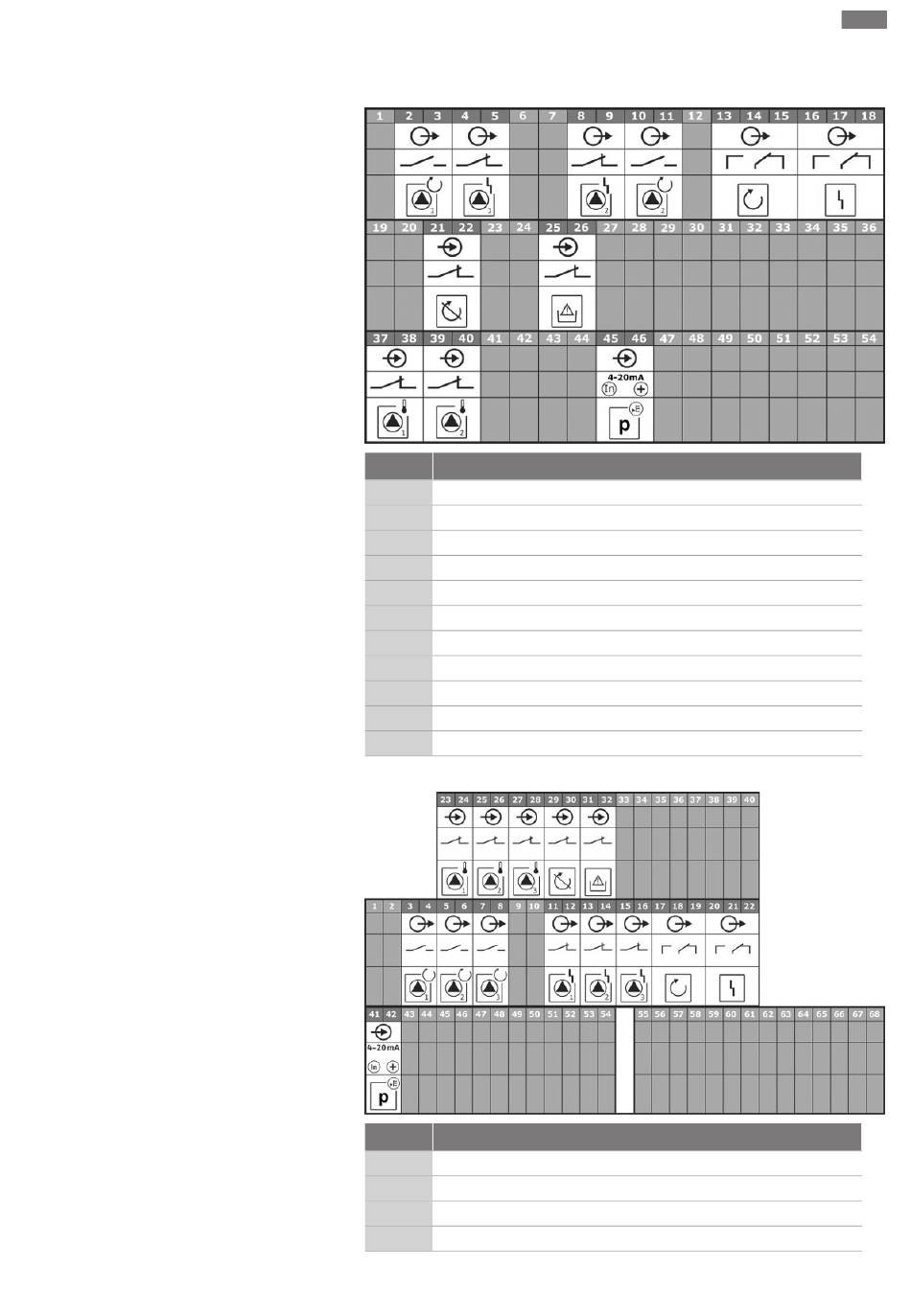

Oversigt over klemmediagrammer

Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Bilag
Klemmediagrammer Wilo-Control EC-B2...
Klemme Funktion
Udgang: Enkeldriftsmelding pumpe 1
2/3
Udgang: Enkeltfejlmelding pumpe 1
4/5
Udgang: Enkeltfejlmelding pumpe 2
8/9
Udgang: Enkeldriftsmelding pumpe 2
10/11
13/14/15 Udgang: Kombinationsdriftsignal
16/17/18 Udgang: Kombinationsfejlsignal
Indgang: Extern OFF
21/22
Indgang: Vandmangel/tørløbsbeskyttelse
25/26
Indgang: Termisk viklingsovervågning pumpe 1
37/38
Indgang: Termisk viklingsovervågning pumpe 2
39/40
Indgang: passiv trykføler 4-20 mA
45/46
Klemmediagrammer Wilo-Control EC-B3...
Klemme Funktion
Udgang: Enkeldriftsmelding pumpe 1
3/4
Udgang: Enkeldriftsmelding pumpe 2
5/6
Udgang: Enkeldriftsmelding pumpe 3
7/8
Udgang: Enkeltfejlmelding pumpe 1
11/12
da
259
