Liitinkaavioiden yleiskatsaus

Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Liite

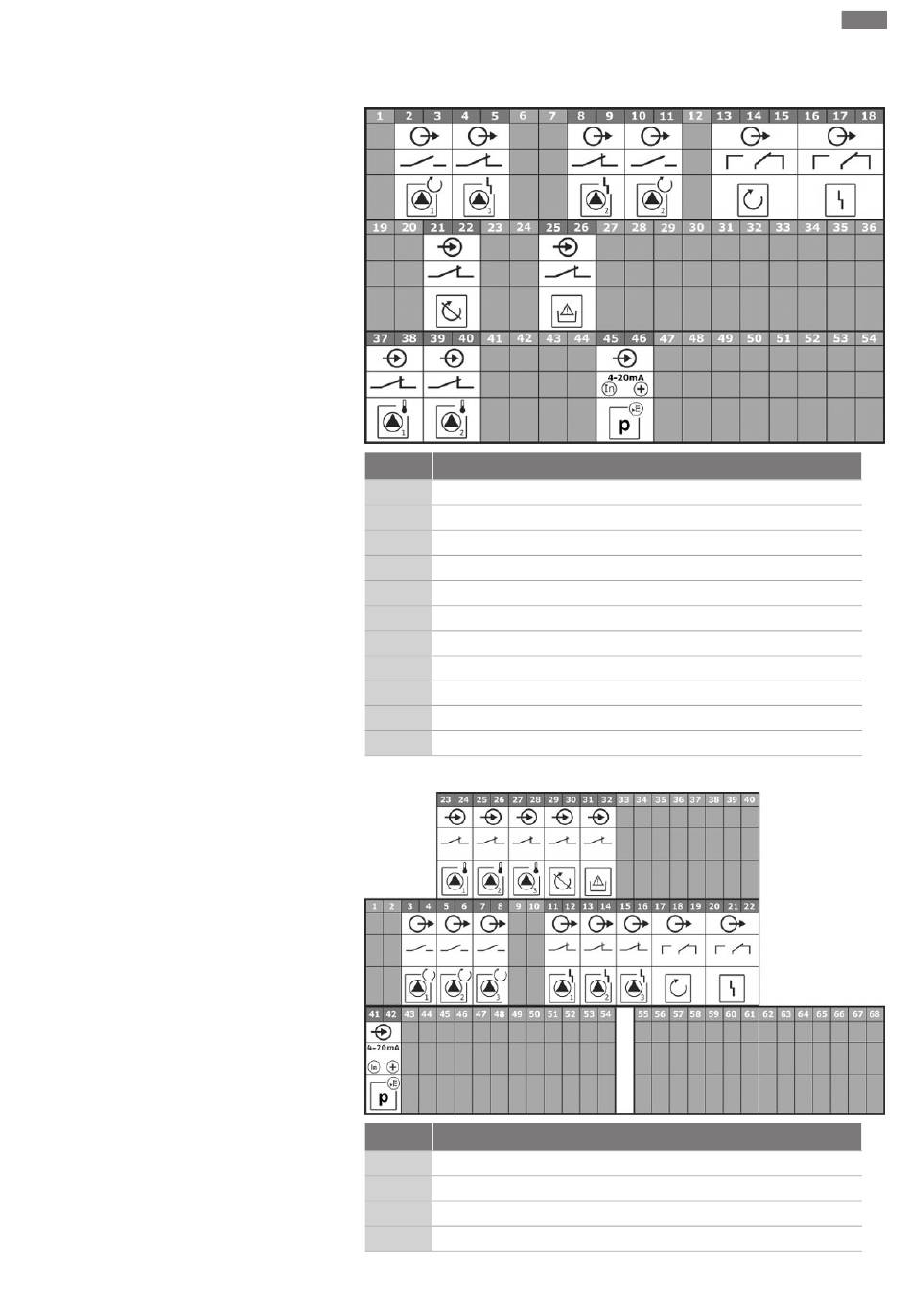

Liitinkaaviot Wilo-Control EC-B2...
Liitin Toiminta
Lähtö: Yksittäiskäyttötieto pumppu 1
2/3
Lähtö: Yksittäishälytys pumppu 1
4/5
Lähtö: Yksittäishälytys pumppu 2
8/9
Lähtö: Yksittäiskäyttötieto pumppu 2
10/11
13/14/15 Lähtö: Koottu käytön ilmoitus
16/17/18 Lähtö: Yleishälytys
Tulo: Extern OFF
21/22
Tulo: Vedenvähyys/kuivakäyntisuoja
25/26
Tulo: Terminen käämitysvalvonta pumppu 1
37/38
Tulo: Terminen käämitysvalvonta pumppu 2
39/40
Tulo: passiivinen paineanturi 4–20 mA
45/46
Liitinkaaviot Wilo-Control EC-B3...
Liitin Toiminta
Lähtö: Yksittäiskäyttötieto pumppu 1
3/4
Lähtö: Yksittäiskäyttötieto pumppu 2
5/6
Lähtö: Yksittäiskäyttötieto pumppu 3
7/8
Lähtö: Yksittäishälytys pumppu 1
11/12
