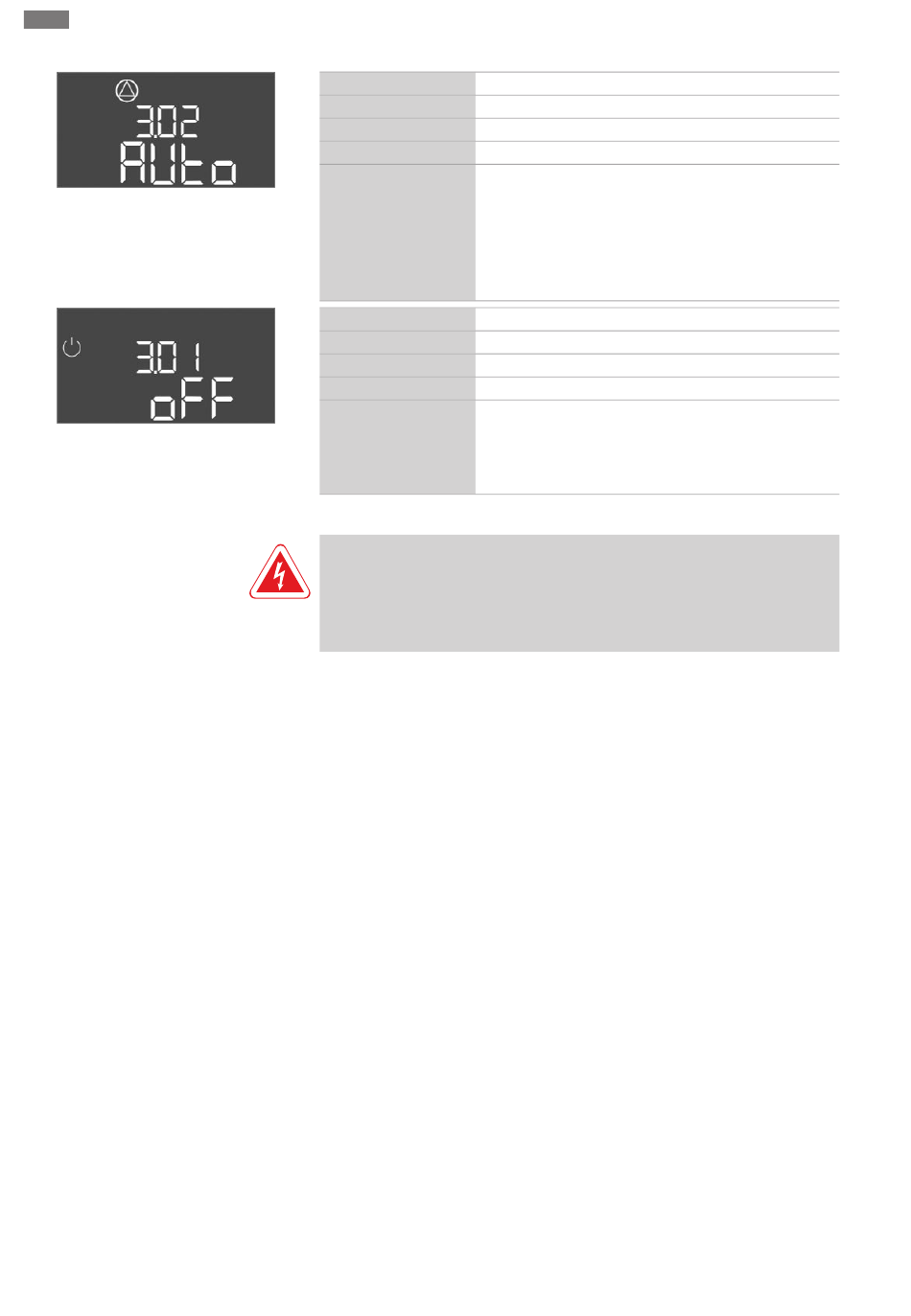

Fig. 64: Menu 3.02
Fig. 65: Menu 3.01
8.3.1 Motorstroombewaking instellen
592
All manuals and user guides at all-guides.com
Inbedrijfname
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Verklaring
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Verklaring
GEVAAR
Levensgevaar door elektrische stroom!
Bij werkzaamheden aan de open schakelkast bestaat levensgevaar! Onderdelen
staan onder spanning! Laat werkzaamheden altijd door een elektromonteur uitvoe-
ren.
Huidige waarde van de motorstroombewaking weergeven
1. Druk op bedieningsknop 3 s.
⇒ Menu 1.00 verschijnt.
2. Bedieningsknop draaien, tot menu 4.00 verschijnt.
3. Druk op de bedieningsknop.
⇒ Menu 4.01 verschijnt.
4. Bedieningsknop draaien, tot menu 4.25 tot 4.27 verschijnt.
⇒ Menu 4.25: Toont de ingestelde motorstroom voor pomp 1.
⇒ Menu 4.26: Toont de ingestelde motorstroom voor pomp 2.
⇒ Menu 4.27: Toont de ingestelde motorstroom voor pomp 3.
▶ Huidige waarde van de motorstroombewaking gecontroleerd.
Ingestelde waarde met de vermelding op het typeplaatje afstemmen. Als de inge-
stelde waarde van de vermelding op het typeplaatje afwijkt, waarde aanpassen.
Waarde om de motorstroombewaking aan te passen
‡
Instellingen van de motorstroombewaking gecontroleerd.
1. Bedieningsknop draaien, tot menu 4.25 tot 4.27 verschijnt.
⇒ Menu 4.25: Toont de ingestelde motorstroom voor pomp 1.
⇒ Menu 4.26: Toont de ingestelde motorstroom voor pomp 2.
⇒ Menu 4.27: Toont de ingestelde motorstroom voor pomp 3.
2. Schakelkast openen.
GEVAAR! Levensgevaar door elektrische stroom! Bij werkzaamheden aan de
open schakelkast bestaat levensgevaar! Deze werkzaamheden alleen door een
elektricien laten uitvoeren!
3. Met een schroevendraaier de motorstroom op de potentiometer (zie Overzicht van
de onderdelen) aanpassen. Wijzigingen direct op de display aflezen.
3.02 ... 3.04
Bedrijfssituatie pomp 1 ... pomp 3
off, Hand, Auto
Auto
off = pomp uitgeschakeld
Hand = handmatig bedrijf van de pomp, zolang de knop
wordt ingedrukt.
Auto = automatisch bedrijf van de pomp afhankelijk van de
niveauregeling
LET OP! Voor de eerste configuratie de waarde naar "off"
wijzigen!
3.01
Pompen vrijgeven
on, off
off
off = pompen zijn geblokkeerd en kunnen niet gestart wor-
den. LET OP! Handmatig bedrijf of gedwongen inschake-
ling zijn ook niet mogelijk!
on = pompen worden afhankelijk van de ingestelde be-
drijfssituatie in-/uitgeschakeld
WILO SE 2019-07
