6.5.1 Komponentoversikt: Wilo-Control
EC-Booster
1
2
7
5
8
4
6
9
10

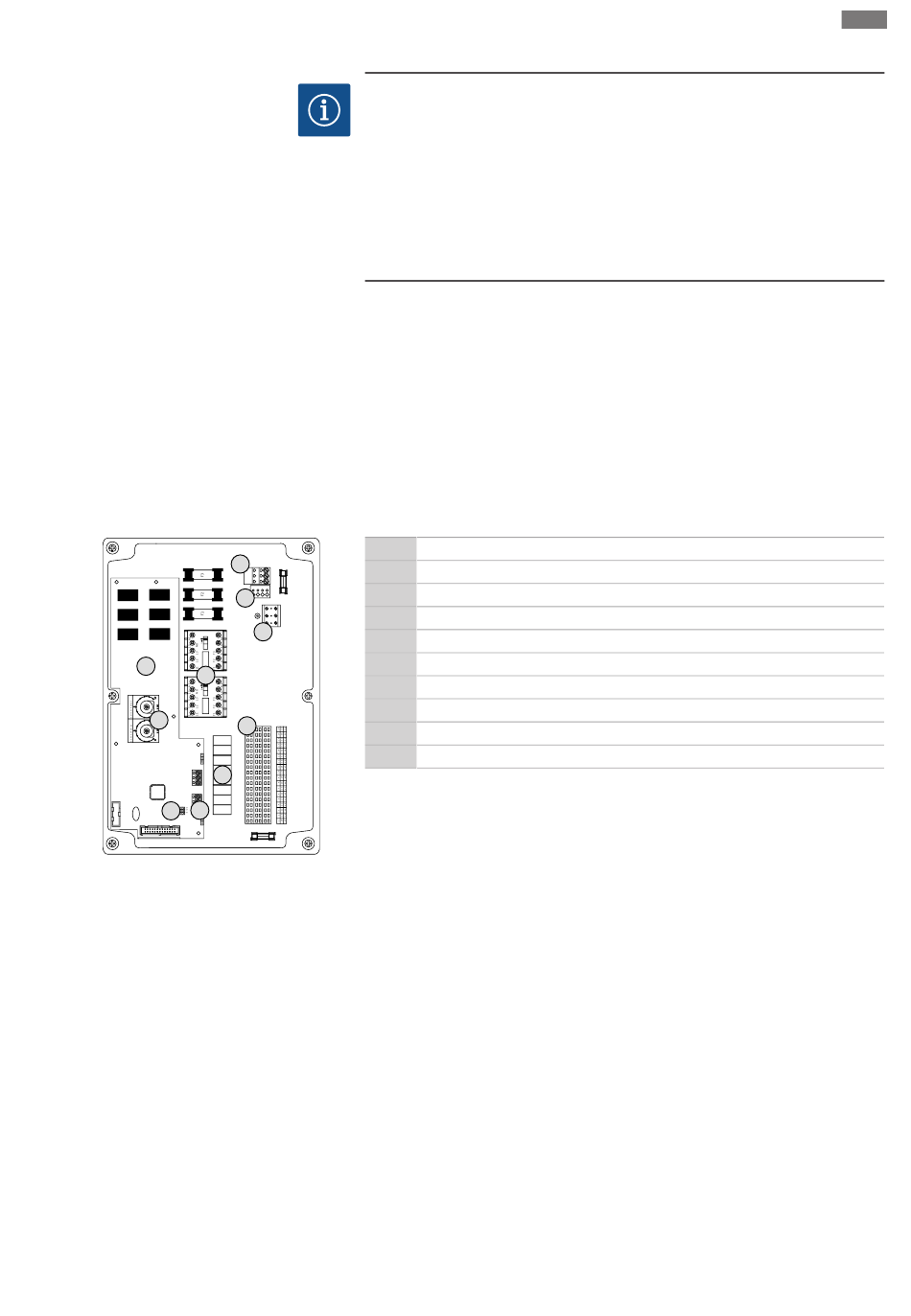

Fig. 2: Control EC-B 2...
Monterings- og driftsveiledning Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Oppstilling
LES DETTE
• Avhengighet av systemimpedansen og maks. antall koblinger/time for de
tilkoblede forbrukerne, kan det inntreffe spenningsvariasjoner og/eller -
senkninger.
• Ved bruk av skjermede kabler legges avskjermingen ensidig på jordingsskinnen i
styreenheten!
• La alltid en elektriker foreta tilkoblinger!
• Følg monterings- og driftsveiledningen for de tilkoblede pumpene og
signalgiverne.
▪ Strøm og spenning på nettilkoblingen må stemme overens med opplysningene på
typeskiltet.
▪ Sikring på nettverkssiden må legges i henhold til lokale retningslinjer.
▪ Når det benyttes skillebryter, velg koblingskarakteristikk i henhold til den tilkoblede
pumpen.
▪ Når sikkerhetsbryter for jordfeil (RCD, type A, sinusformet strøm, allstrømsensitiv)
installeres, følg lokale direktiver.
▪ Tilkoblingskabelen må legges i henhold til lokale retningslinjer.
▪ Ikke skad tilkoblingskabelen under utleggingsarbeidet.
▪ Styreenheten og alle elektriske forbrukere skal jordes.
1 Rekkeklemme: Nettilkobling
2 Innstilling nettspenning
3 Rekkeklemme: Jord (PE)
4 Rekkeklemme: Styring/sensorikk
3
5 Kontaktorkombinasjoner
6 Utgangsrelé
7 Styrekretskort
8 Potensiometer for motorstrømovervåkning
9 ModBus RTU: RS485-grensesnitt
10 ModBus RTU: Jumper for terminering/polarisering
