Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 531

2
1
3
PE
3~ 50/60 Hz
N
1~ 50/60 Hz

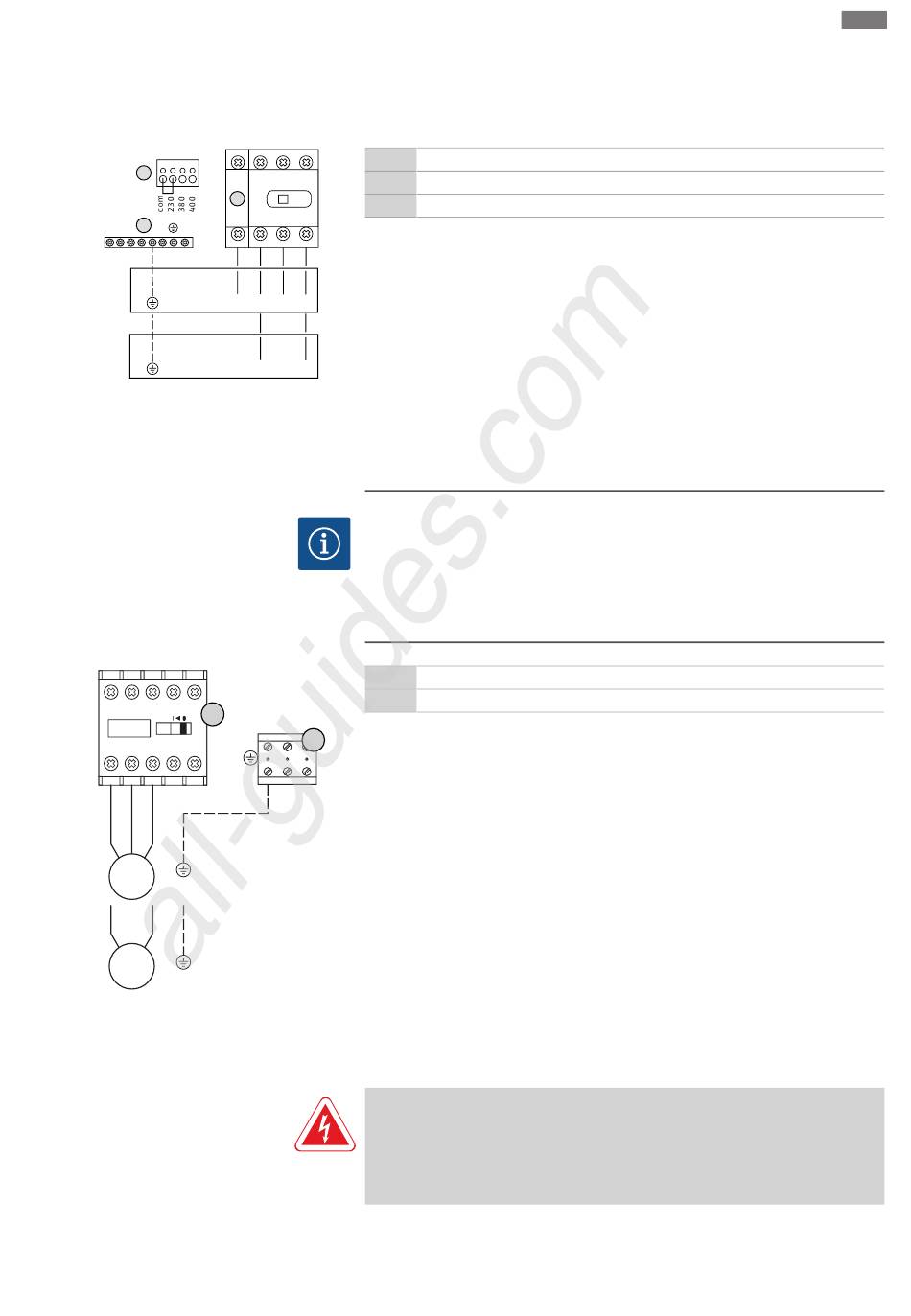

Fig. 8: Приклучување на мрежа Wilo-Control
ECe-B...
6.5.5 Приклучување на мрежа: Пумпа
со фиксен број на вртежи
1 3 5 13 A1
L1 L2 L3 NO
5
T1 T2 T3
2 4 6 14 A2
L1 L2 L3
M
3~
L N
M
1~
Fig. 9: Приклучување на пумпа
6.5.5.1 Подесување на надгледувањето
на струјата на моторот
Упатство за вградување и работа Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Поставување
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
навртување на каблите. Поврзете ги жиците со главен прекинувач согласно
планот на приклучување.
1L1 3L2 5L3
1
1 ON
2
0
3
OFF
Приклучување на мрежа 1~230 V:
2T1 4T2 6T3
▪ Кабел: 3 жици
▪ Жица: L, N, PE
▪ Нагодување за мрежен напон: Мост 230/COM
L1 L2 L3
Приклучување на мрежа 3~380 V:
▪ Кабел: 5 жици
▪ Жица: L1, L2, L3, N, PE
▪ Нагодување за мрежен напон: Мост 230/COM
L N
Приклучување на мрежа 3~400 V:
▪ Кабел: 5 жици
▪ Жица: L1, L2, L3, N, PE
▪ Нагодување за мрежен напон: Мост 230/COM
НАПОМЕНА
Вртежно поле на мрежата и приклучување на пумпа
Вртежното поле на приклучувањето на мрежа се спроведува директно кон
приклучувањето на пумпата. Проверете го потребното вртежно поле на
приклучените пумпи (десна или лева насока на вртење)! Внимавајте на
Упатството за вградување и работа на пумпите.
3
5
Кабелот за поврзување што го обезбедува корисникот се прицврстува преку
3
навртување на каблите. Поврзете ги жиците со контакторот согласно планот на
приклучување.
ОПАСНОСТ
Опасност по животот од струен удар!
Постои опасност по животот кога се работи на отворена приклучната табла!
Составните елементи се под напон! Работите мора секогаш да го изведува
стручен електричар.
Главен прекинувач
Нагодување за мрежен напон
Приклучна лента: Земја (PE)
Приклучна лента: Земја (PE)
Контактор
mk
