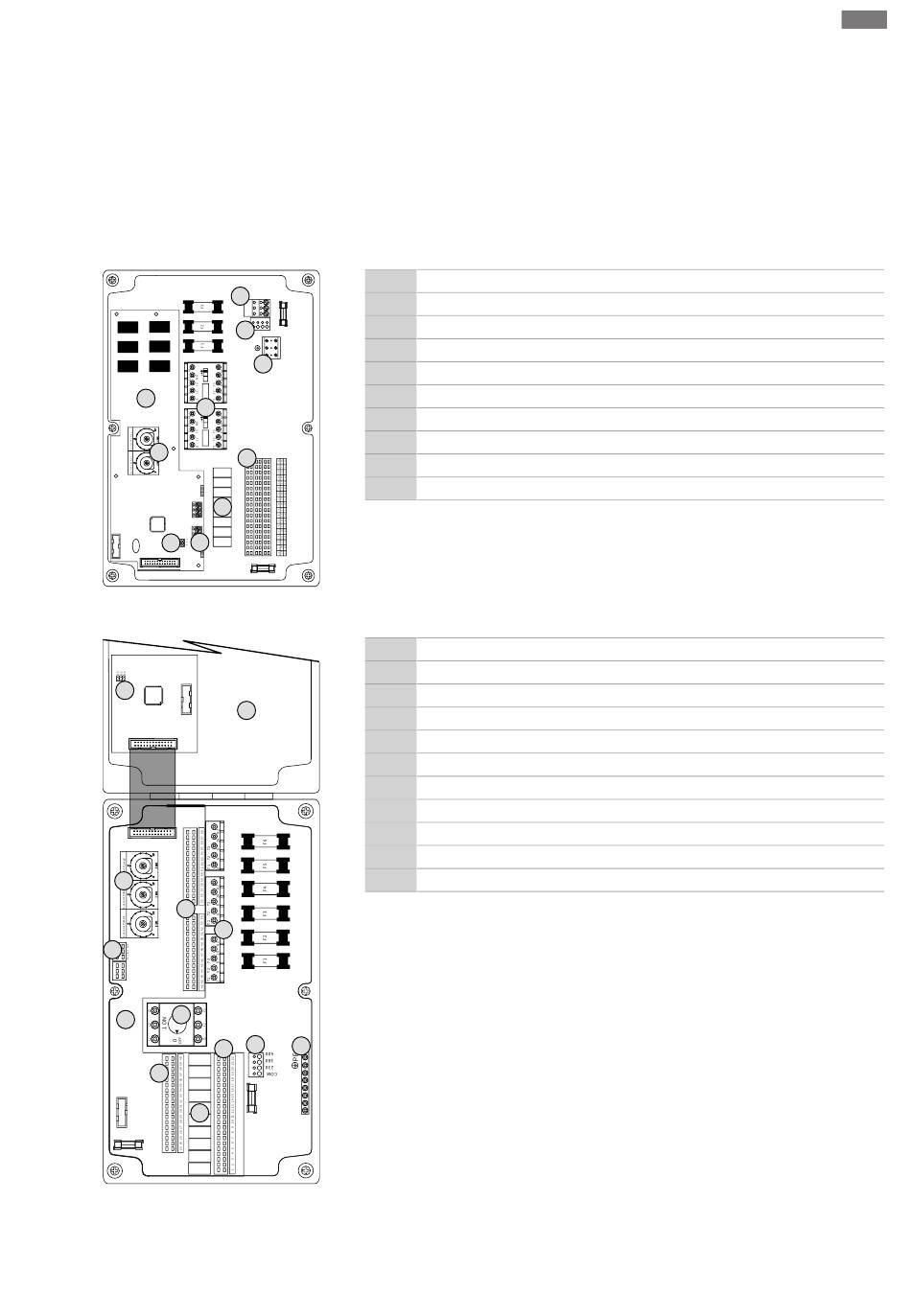

6.5.1 Επισκόπηση των εξαρτημάτων:
Wilo-Control EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Τοποθέτηση
▪ Όταν χρησιμοποιούνται διακόπτες προστασίας ηλεκτρ. γραμμής, πρέπει να επιλέξετε
την χαρακτηριστική μεταγωγής σύμφωνα με τη συνδεδεμένη αντλία.
▪ Όταν εγκατασταθούν διακόπτες διαρροής (RCD, τύπος A, ημιτονοειδές ρεύμα,
κατασκευασμένο για διεθνείς ηλεκτρικές προδιαγραφές), τηρήστε τους τοπικούς
κανονισμούς.
▪ Τοποθετήστε το καλώδιο σύνδεσης σύμφωνα με τους τοπικούς κανονισμούς.
▪ Μην προκαλείτε ζημιές στα καλώδια σύνδεσης κατά την τοποθέτησή τους.
▪ Γειώστε τον ηλεκτρικό πίνακα και όλους τους ηλεκτρικούς καταναλωτές.
1 Συστοιχία ακροδεκτών: Ηλεκτρική σύνδεση
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
3 Συστοιχία ακροδεκτών: Γείωση (PE)
4 Συστοιχία ακροδεκτών: Σύστημα ελέγχου/αισθητήρων
3
5 Συνδυασμοί ρελέ
6 Ρελέ εξόδου
7 Πλακέτα ελέγχου
8 Ποτενσιόμετρο για την επιτήρηση του ρεύματος κινητήρα
9 ModBus RTU: Διεπαφή RS485
10 ModBus RTU: Βραχυκυκλωτήρας για τερματισμό/πόλωση
1 Γενικός διακόπτης/Ηλεκτρική σύνδεση
2 Ρύθμιση τάσης ηλεκτρικού δικτύου
3 Συστοιχία ακροδεκτών: Γείωση (PE)
4 Συστοιχία ακροδεκτών: Σύστημα ελέγχου/αισθητήρων
5 Συνδυασμοί ρελέ
6 Ρελέ εξόδου
7 Πλακέτα ελέγχου
8 Ποτενσιόμετρο για την επιτήρηση του ρεύματος κινητήρα
9 ModBus RTU: Διεπαφή RS485
10 ModBus RTU: Βραχυκυκλωτήρας για τερματισμό/πόλωση
11 Κάλυμμα περιβλήματος
2
3
