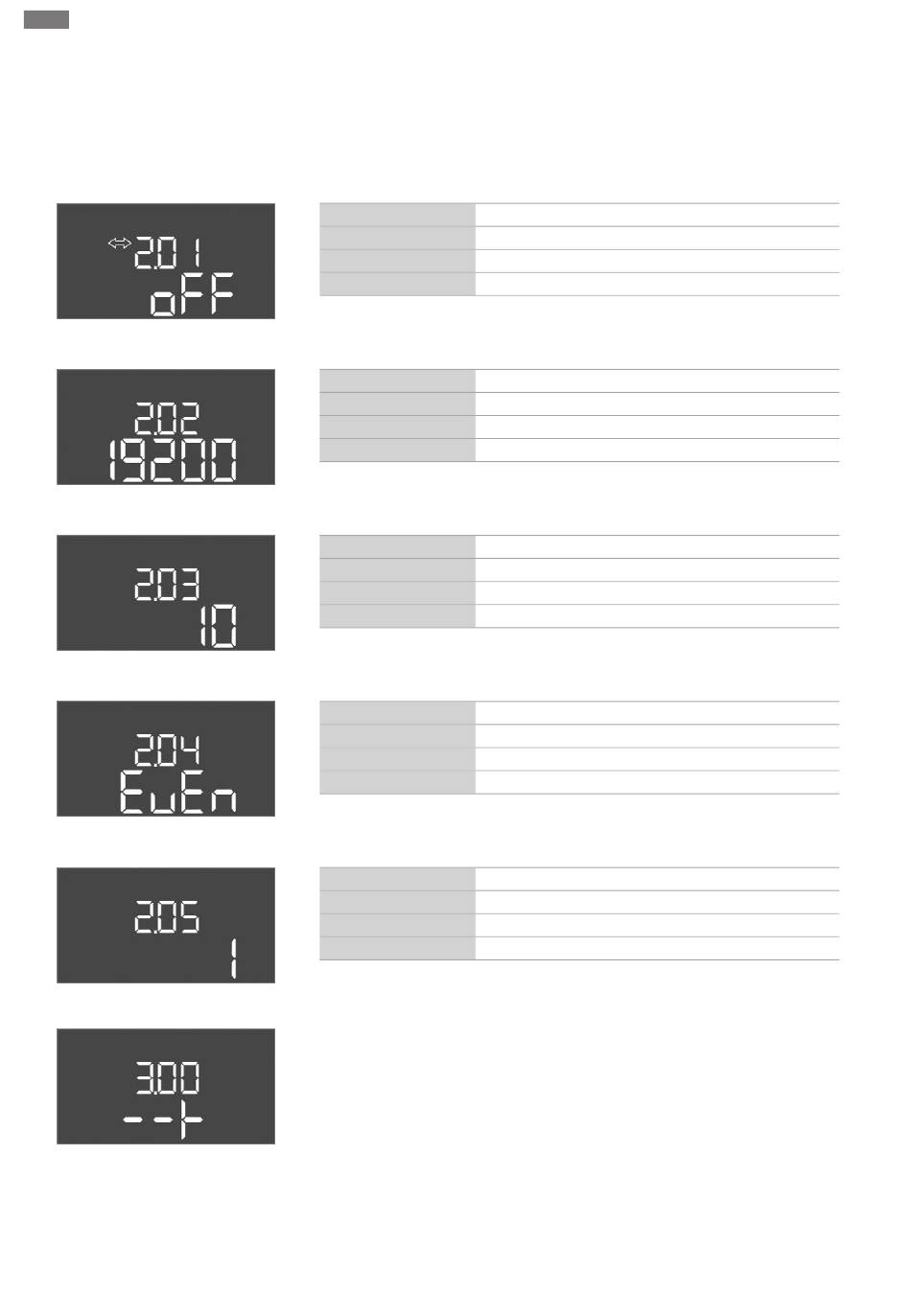

Fig. 59: Meny 2.01
Fig. 60: Meny 2.02
Fig. 61: Meny 2.03
Fig. 62: Meny 2.04
Fig. 63: Meny 2.05
634
All manuals and user guides at all-guides.com
Oppstart
Meny 2: Feltbusstilkobling ModBus
Styreenheten er utstyrt med et RS485-grensesnitt for tilkobling til ModBus RTU.
Forskjellige parametere leses fra grensesnittet, og kan i enkelte tilfeller også endres.
Styreenheten arbeider her som Modbus-slave. Oversikt over de enkelte parameterne
samt beskrivelse av datatypene som benyttes finnes i vedlegget. Foreta innstillingene i
følgende menyer for å bruke ModBus-grensesnittet:
Menynr.
Beskrivelse
Verdiområde
Fabrikkinnstilling
Menynr.
Beskrivelse
Verdiområde
Fabrikkinnstilling
Menynr.
Beskrivelse
Verdiområde
Fabrikkinnstilling
Menynr.
Beskrivelse
Verdiområde
Fabrikkinnstilling
Menynr.
Beskrivelse
Verdiområde
Fabrikkinnstilling
Meny 3: Frigi pumper
For å drifte anlegget må det fastsettes en driftstype for hver pumpe, og pumpene må
frigis:
▪ Fra fabrikken er hver pumpe innstilt for driftstypen "auto".
▪ Når pumpene frigis i meny 3.01, starter den automatiske driften.
LES DETTE! Nødvendige innstillinger for første konfigurasjon.
Under den første konfigureringen gjennomføres de følgende arbeidene:
▪ Kontroll av pumpens rotasjonsretning
▪ Still inn motorstrømovervåkning eksakt (kun "Control EC-Booster")
Foreta de følgende innstillingene for å kunne utføre disse arbeidene:
2.01
ModBus RTU-grensesnitt av/på
on, off
off
2.02
Datahastighet
9600; 19200; 38400; 76800
19200
2.03
Slaveadresse
1 ... 254
10
2.04
Paritet
none, even, odd
even
2.05
Antall stopp-bits
1; 2
1
