Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 878

sr
2
3
PE
3~ 50/60 Hz
1~ 50/60 Hz

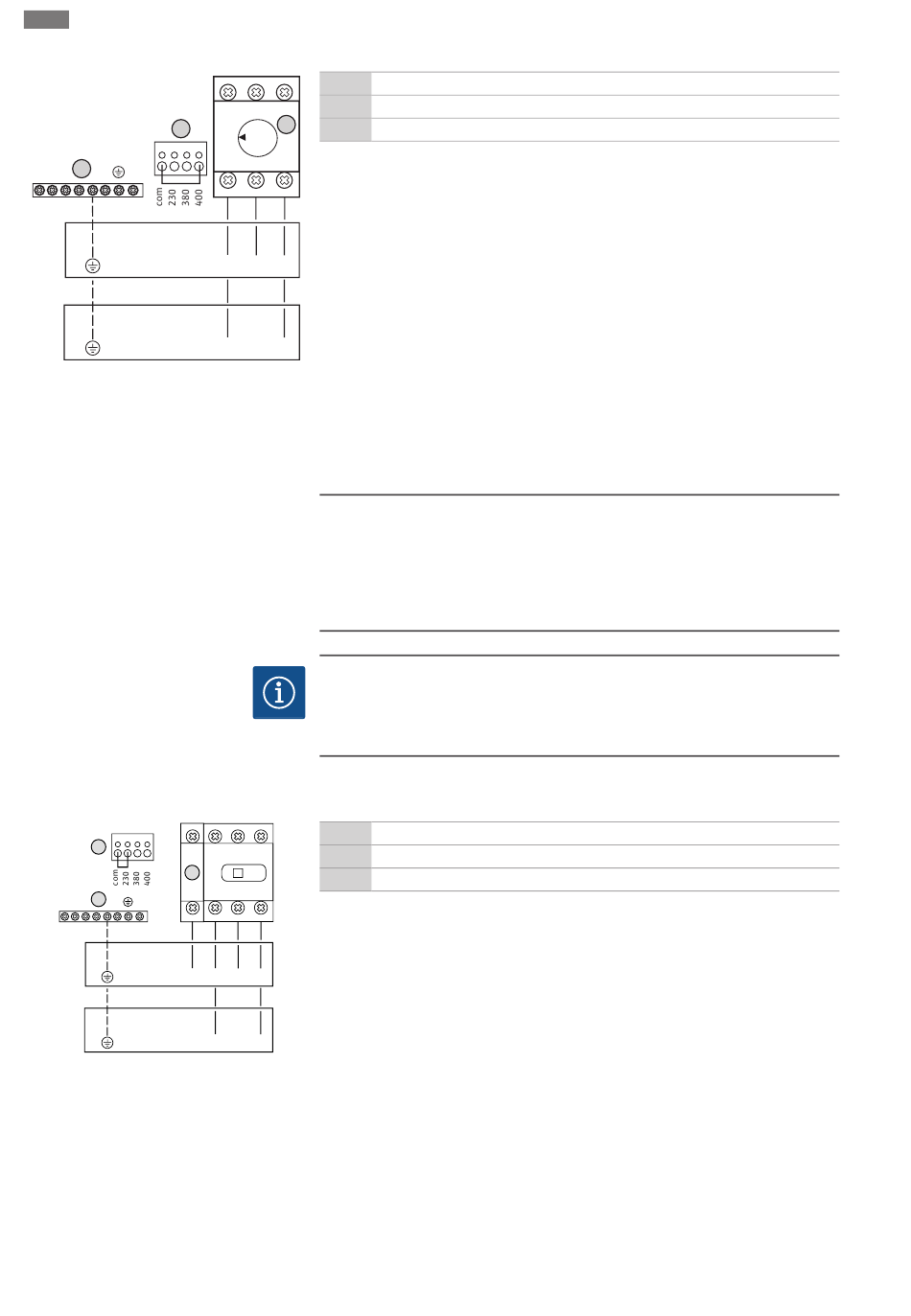

Fig. 7: Mrežni priključak Wilo-Control EC-B 3...
6.5.4 Mrežni priključak upravljačkog
uređaja: Control ECe-Booster
2
1
3
PE
3~ 50/60 Hz
N
1~ 50/60 Hz
Fig. 8: Mrežni priključak Wilo-Control ECe-B...
878
All manuals and user guides at all-guides.com
Montaža
L1 L2 L3
1
2
1 ON
1
0
3
OFF
Mrežni priključak 1~230 V:
▪ Kabl: 3-žilni
T1 T2 T3 ▪ Žica: L, N, PE
▪ Podešavanje mrežnog napona: Most 230/COM
Mrežni priključak 3~230 V:
▪ Kabl: 4-žilni
L1 L2 L3
▪ Žica: L1, L2, L3, PE
▪ Podešavanje mrežnog napona: Most 230/COM
Mrežni priključak 3~380 V:
▪ Kabl: 4-žilni
L N
▪ Žica: L1, L2, L3, PE
▪ Podešavanje mrežnog napona: Most 380/COM
Mrežni priključak 3~400 V:
▪ Kabl: 4-žilni
▪ Žica: L1, L2, L3, PE
▪ Podešavanje mrežnog napona: Most 400/COM (fabričko podešavanje)
OPREZ
Materijalne štete usled pogrešno podešenog mrežnog napona!
Upravljački uređaj može da radi na različitim mrežnim naponima. Upravljački napon
mora uvek biti 230 V. U tu svrhu su kablovski mostići fabrički podešeni na pravilan
mrežni napon. Ne menjati kablovske mostiće! U slučaju da je podešeni mrežni napon
pogrešan, upravljanje se uništava!
NAPOMENA
Potreban nulti provodnik
Za pravilan rad upravljanja neophodan je neutralni provodnik (nulti provodnik) na
mrežnom priključku.
Već položeni priključni kabl umetnuti kroz navojne priključke kabla i učvrstiti. Žile
priključiti na glavni prekidač prema planu priključivanja.
1L1 3L2 5L3
1
1 ON
2
0
3
OFF
Mrežni priključak 1~230 V:
2T1 4T2 6T3
▪ Kabl: 3-žilni
▪ Žica: L, N, PE
▪ Podešavanje mrežnog napona: Most 230/COM
L1 L2 L3
Mrežni priključak 3~380 V:
▪ Kabl: 5-žilni
▪ Žica: L1, L2, L3, N, PE
▪ Podešavanje mrežnog napona: Most 230/COM
L N
Mrežni priključak 3~400 V:
▪ Kabl: 5-žilni
▪ Žica: L1, L2, L3, N, PE
▪ Podešavanje mrežnog napona: Most 230/COM
Glavni prekidač
Podešavanje mrežnog napona
Priključne stezaljke: Uzemljenje (PE)
Glavni prekidač
Podešavanje mrežnog napona
Priključne stezaljke: Uzemljenje (PE)
WILO SE 2019-07
