Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 790

ru
10
11
2
1
26
8
4
5
9
1
7
4
4
6

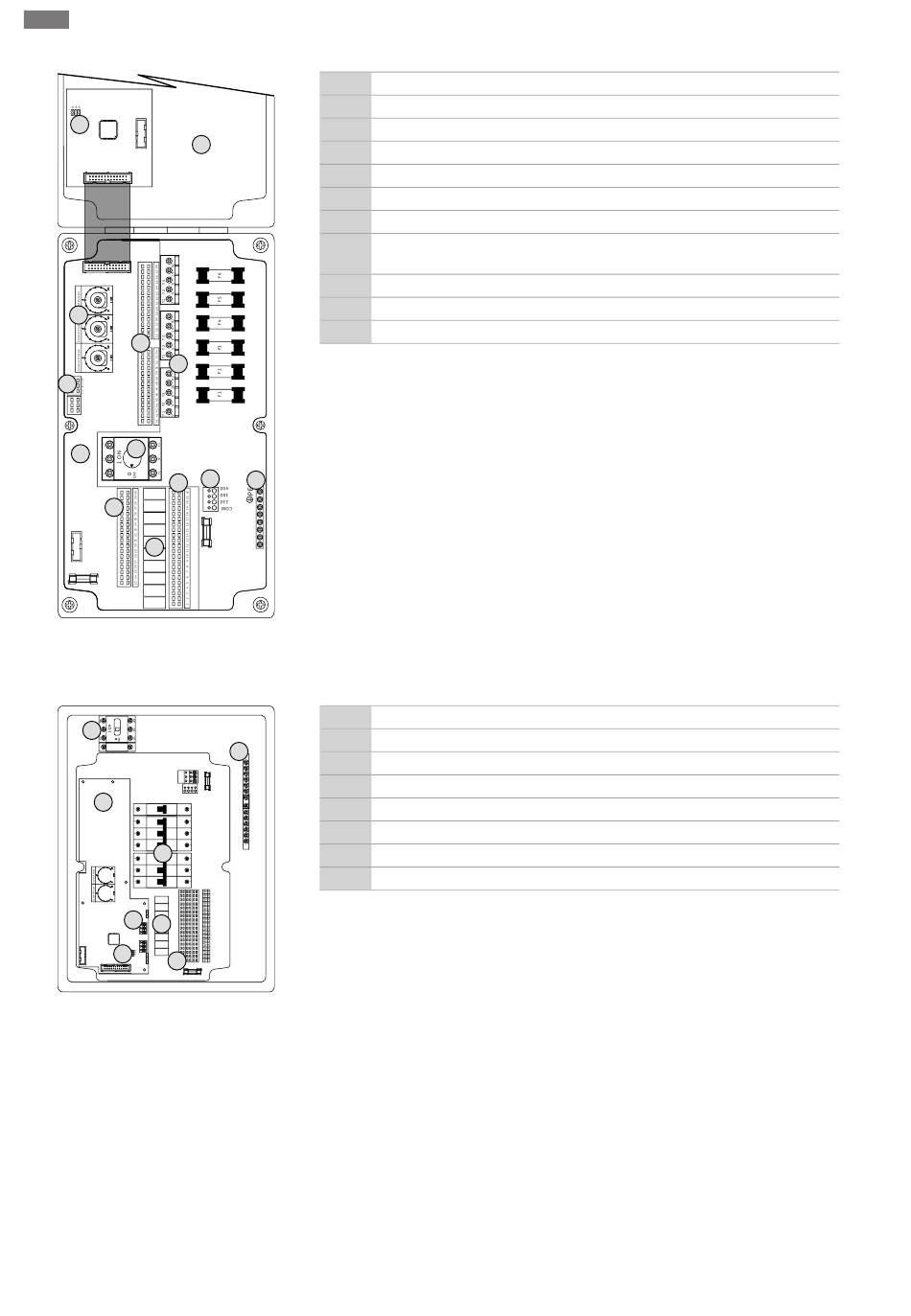

Fig. 3: Control EC-B 3...
6.5.2 Обзор элементов конструкции:
Wilo-Control ECe-Booster
1
7
5
9
6
10
4
Fig. 4: Control ECe-B 2...
790
All manuals and user guides at all-guides.com
Установка
1 Главный выключатель/подключение к сети
2 Настройка сетевого напряжения
3 Клеммная планка: земля (РЕ)
4 Клеммная планка: система управления/датчик
5 Комбинации контакторов
6 Выходное реле
7 Плата управления
Потенциометр для системы контроля подачи питания на электродвига-
8
тель
9 ModBus RTU: интерфейс RS485
10 ModBus RTU: перемычка для терминирования/поляризации ModBus
11 Крышка корпуса
2
3
1 Главный выключатель/подключение к сети
3 Клеммная планка: земля (РЕ)
3
4 Клеммная планка: система управления/датчик
5 Линейный автомат защиты
6 Выходное реле
7 Плата управления
9 ModBus RTU: интерфейс RS485
10 ModBus RTU: перемычка для терминирования/поляризации ModBus
WILO SE 2019-07
