Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 232

da
7
Current Pump1
9
A(+) B(-) GND
4
23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
6
41 42 43 44 45 46 47 48 49 50 51 52 53 54
4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
L1 L2 L3 (N)
3 PE
1 3 5 1 3 5 1 3
5
2 4 6 2 4 6 2 4

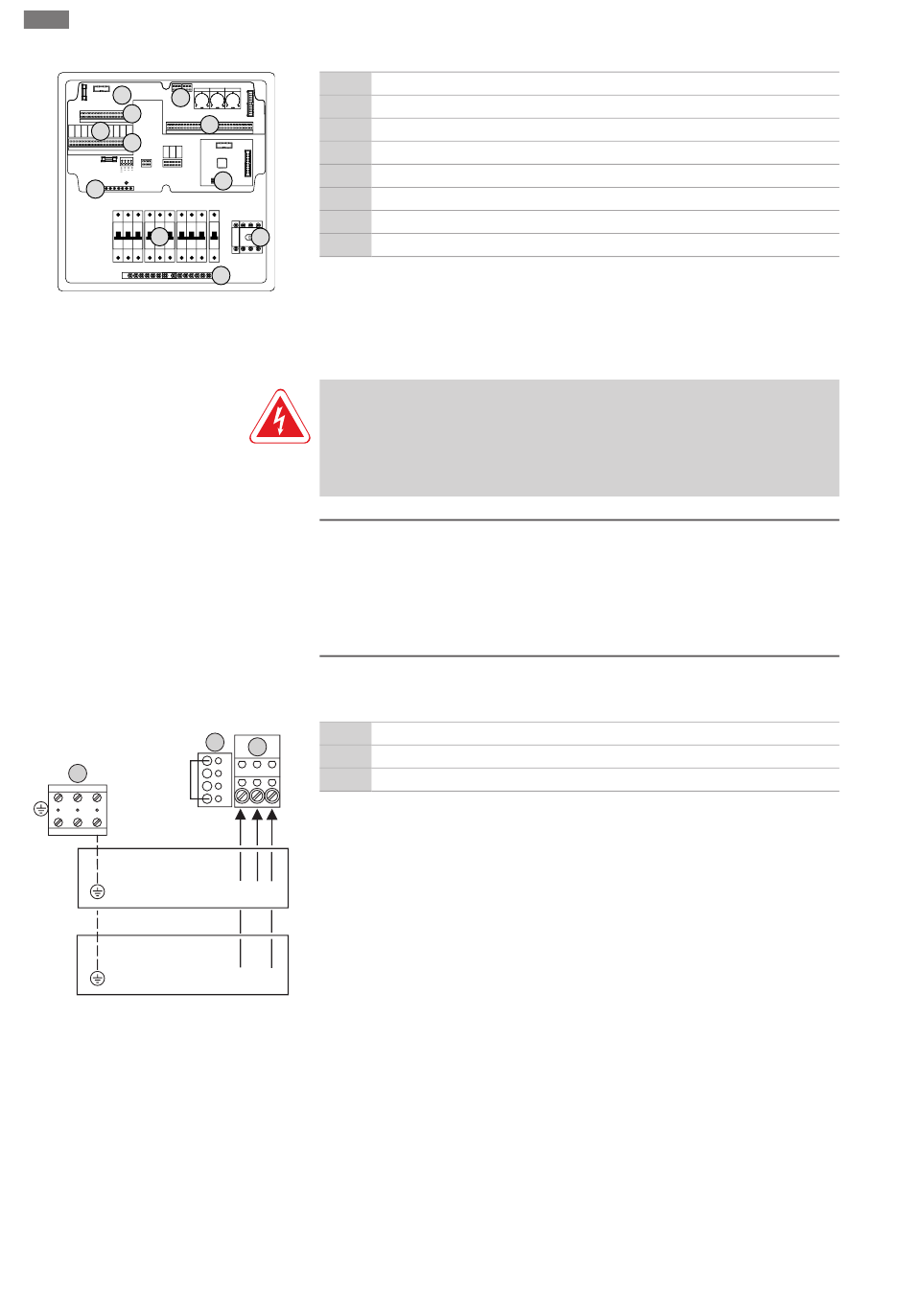

Fig. 5: Control ECe-B 3...
6.5.3 Nettilslutning til styreenhed: Con-
trol EC-Booster
com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz
Fig. 6: Nettilslutning Wilo-Control EC-B 1.../
EC-B 2...
232
All manuals and user guides at all-guides.com
Opstilling
1
Current Pump2 Current Pump3
3
4
4
55 56 57 58 59 60 61 62 63 64 65 66 67 68
5
6
10
J4
J2
J3
7
5 1
9
1L1 3L2 5L3
1 ON
1
0
OFF 10
2T1 4T2 6T3
6 2
3
FARE
Livsfare som følge af elektrisk strøm ved frakoblet hovedafbryder!
Ved klemmen til valg af spænding vil der også være netspænding, når hovedafbry-
deren er slået fra. Der er livsfare! Gennemfør spændingsvalget inden tilslutningen til
strømnettet.
FORSIGTIG
Materielle skader som følge af forkert indstillet netspænding!
Styreenheden kan anvendes med forskellige netspændinger. Fra fabrikken er net-
spændingen indstillet til 400 V. Hvis der ønskes en anden netspænding, skal led-
ningsjumperen flyttes inden tilslutning. Ved forkert indstillet netspænding ødelæg-
ges styreenheden!
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet.
1
2
1
2
3
Nettilslutning 1~230 V:
▪ Kabel: 3-leder
▪ Leder: L, N, PE
▪ Indstilling af netspænding: Konverterbro 230/COM
L1 L2 L3
Nettilslutning 3~230 V:
▪ Kabel: 4-leder
▪ Leder: L1, L2, L3, PE
▪ Indstilling af netspænding: Konverterbro 230/COM
Nettilslutning 3~380 V:
L N
▪ Kabel: 4-leder
▪ Leder: L1, L2, L3, PE
▪ Indstilling af netspænding: Konverterbro 380/COM
Nettilslutning 3~400 V:
▪ Kabel: 4-leder
▪ Leder: L1, L2, L3, PE
▪ Indstilling af netspænding: Konverterbro 400/COM (fabriksindstilling)
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Slut lederne til hovedafbryderen iht. tilslutningsdiagrammet.
Hovedafbryder/nettilslutning
Klemmerække: Jord (PE)
Klemmerække: Styring/følere
Ledningssikkerhedsafbryder
Udgangsrelæ
Styreprint
ModBus RTU: RS485-grænseflade
ModBus RTU: Jumper til terminering/polbestemmelse
Klemmerække: Nettilslutning
Indstilling af netspænding
Klemmerække: Jord (PE)
WILO SE 2019-07
