Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 961

7
Current Pump1
9
A(+) B(-) GND
4
23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
6
41 42 43 44 45 46 47 48 49 50 51 52 53 54
4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
L1 L2 L3 (N)
3 PE
1 3 5 1 3 5 1 3
5
2 4 6 2 4 6 2 4

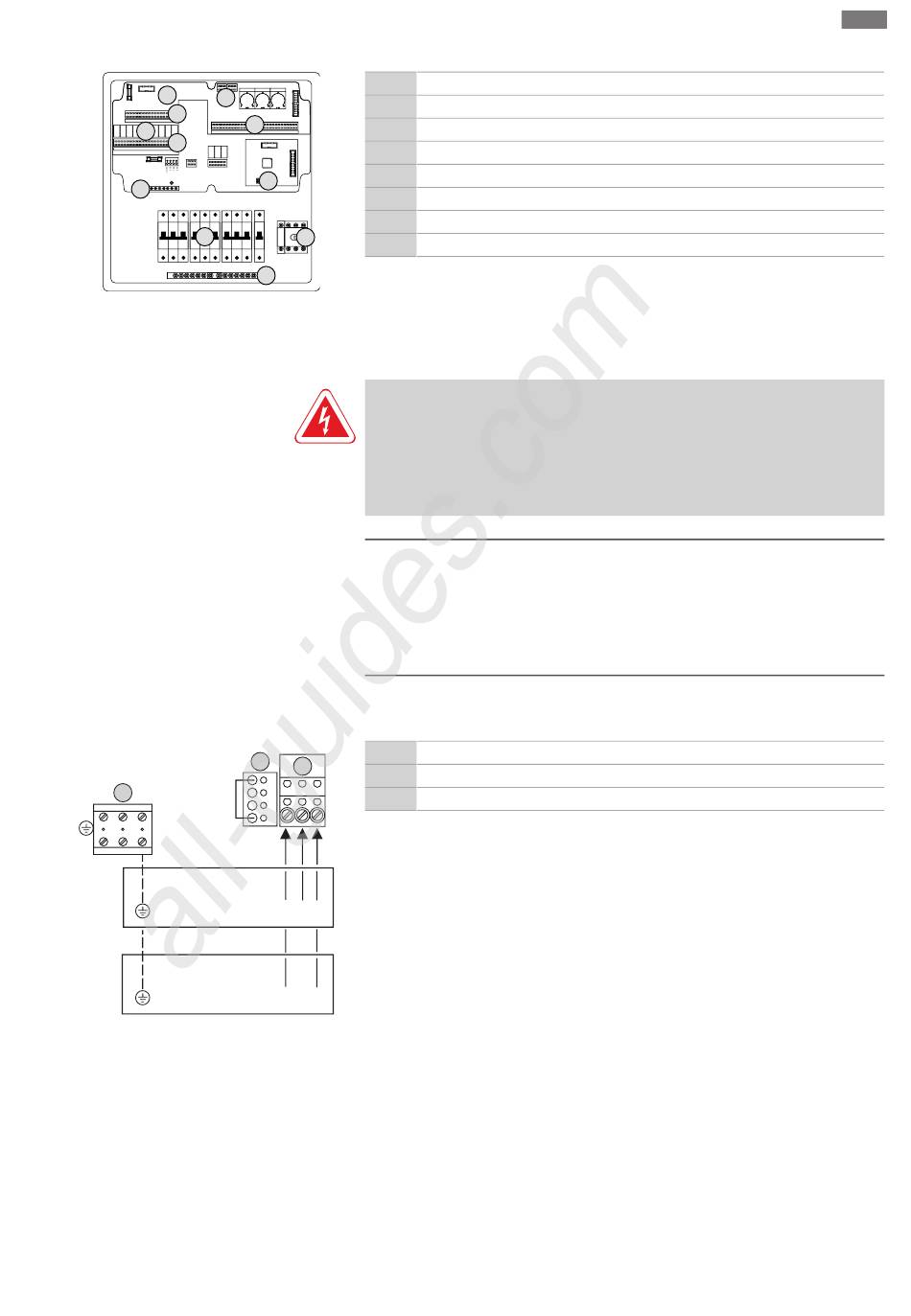

Fig. 5: Control ECe-B 3...
6.5.3 Omrežni priključek stikalne
naprave: Control EC-Booster
com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz
Fig. 6: Omrežni priključek Wilo-Control EC-B
1.../EC-B 2...
Navodila za vgradnjo in obratovanje Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Montaža
1
Current Pump2 Current Pump3
3
4
4
55 56 57 58 59 60 61 62 63 64 65 66 67 68
5
6
10
J4
J2
J3
7
5 1
9
1L1 3L2 5L3
1 ON
1
0
OFF 10
2T1 4T2 6T3
6 2
3
NEVARNOST
Smrtna nevarnost zaradi električnega toka pri izklopljenem glavnem
stikalu!
Na sponki za izbiro napetosti je tudi pri izklopljenem glavnem stikalu prisotna
omrežna napetost. Obstaja smrtna nevarnost! Pred priključitvijo na električno
omrežje izberite napetost.
POZOR
Materialna škoda zaradi napačno nastavljene omrežne napetosti!
Stikalno napravo je mogoče uporabljati pri različnih omrežnih napetostih. Tovarniško
je omrežna napetost nastavljena na 400 V. Za drugo omrežno napetost pred
priklopom pretaknite kabelski mostič. Če je omrežna napetost napačno nastavljena,
se stikalna naprava uniči!
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico.
1
2
1
2
3
Omrežni priključek 1~230 V:
▪ Kabel: 3-žilni
▪ Žile: L, N, PE
▪ Nastavitev omrežne napetosti: mostiček 230/COM
L1 L2 L3
Omrežni priključek 3~230 V:
▪ Kabel: 4-žilni
▪ Žile: L1, L2, L3, PE
▪ Nastavitev omrežne napetosti: mostiček 230/COM
Omrežni priključek 3~380 V:
L N
▪ Kabel: 4-žilni
▪ Žile: L1, L2, L3, PE
▪ Nastavitev omrežne napetosti: mostiček 380/COM
Omrežni priključek 3~400 V:
▪ Kabel: 4-žilni
▪ Žile: L1, L2, L3, PE
▪ Nastavitev omrežne napetosti: Mostiček 400/COM (tovarniška nastavitev)
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile priključite na glavno stikalo v skladu s priključnim načrtom.
Glavno stikalo/omrežni priključek
Spončnica: Ozemljitev (PE)
Spončnica: Krmiljenje/senzorika
Instalacijski odklopnik
Izhodni releji
Krmilna plošča
ModBus RTU: vmesnik RS485
ModBus RTU: mostiček za terminacijo/polarizacijo
Spončnica: Omrežni priključek
Nastavitev omrežne napetosti
Spončnica: Ozemljitev (PE)
sl
961
