6.5.1 Översikt över komponenter: Wilo-
Control EC-Booster
1
2
7
5
8
4
6
9
10

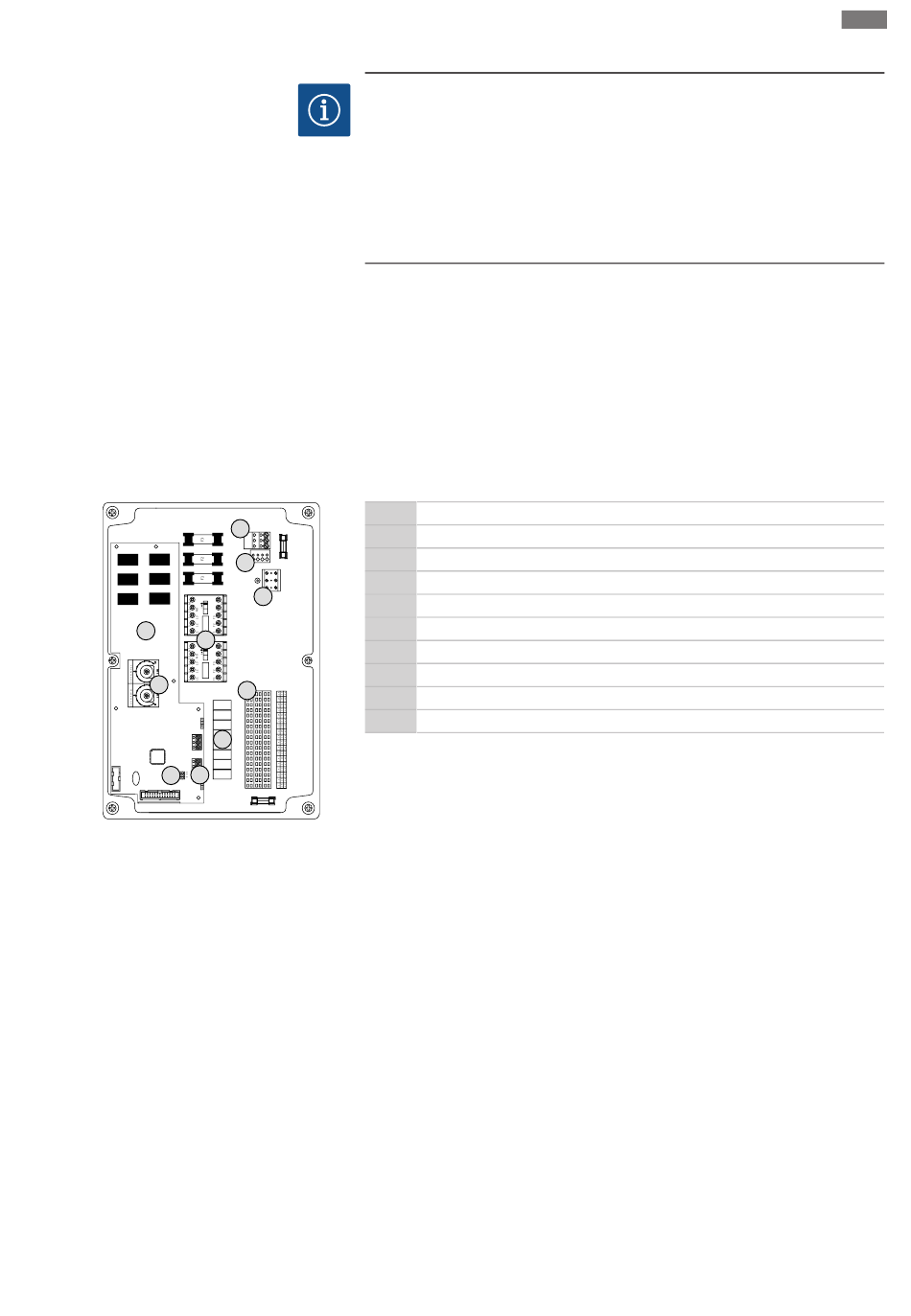

Fig. 2: Control EC-B 2...
Monterings- och skötselanvisning Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Uppställning
OBS
• Beroende på systemimpedansen och max. kopplingar/timme hos de anslutna
förbrukarna kan spänningsvariationer och/eller spänningsfall förekomma.
• Om skärmade kablar används, placera skärmen på jordskenan på ena sidan i
automatikskåpet!
• Låt alltid en kvalificerad elektriker utföra anslutningen!
• Följ monterings- och skötselanvisningen för de anslutna pumparna och
signalgivarna.
▪ Nätanslutningens ström och spänning måste motsvara uppgifterna på typskylten.
▪ Utför säkring på nätsidan enligt lokalt gällande riktlinjer.
▪ Om ledningsskyddsbrytare används ska kopplingskarakteristiken väljas enligt den
anslutna pumpen.
▪ .Om jordfelsbrytaren (RCD, typ A, sinusformad ström, universalkänslighet) installeras
måste lokala föreskrifter följas.
▪ Dra anslutningskabeln enligt lokalt gällande riktlinjer.
▪ Skada inte anslutningskabeln när den dras.
▪ Jorda automatikskåpet och alla elektriska förbrukare.
1 Uttagslist: Nätanslutning
2 Inställning av nätspänning
3 Uttagslist: Jord (PE)
4 Uttagslist: Styrning/sensor
3
5 Kontaktorkombinationer
6 Utgångsrelä
7 Reglerkretskort
8 Potentiometer för motorströmsövervakning
9 ModBus RTU: RS485-gränssnitt
10 ModBus RTU: Bygel för avslutning/polarisering
sv
