6.5.6 Verkkoliitäntä: Pumppu, jolla on
suhteellinen kierrosluku
(elektronisesti ohjatut pumput)
5
2 4 6
L1 L2 L3
~
FC
~
L N
~
~

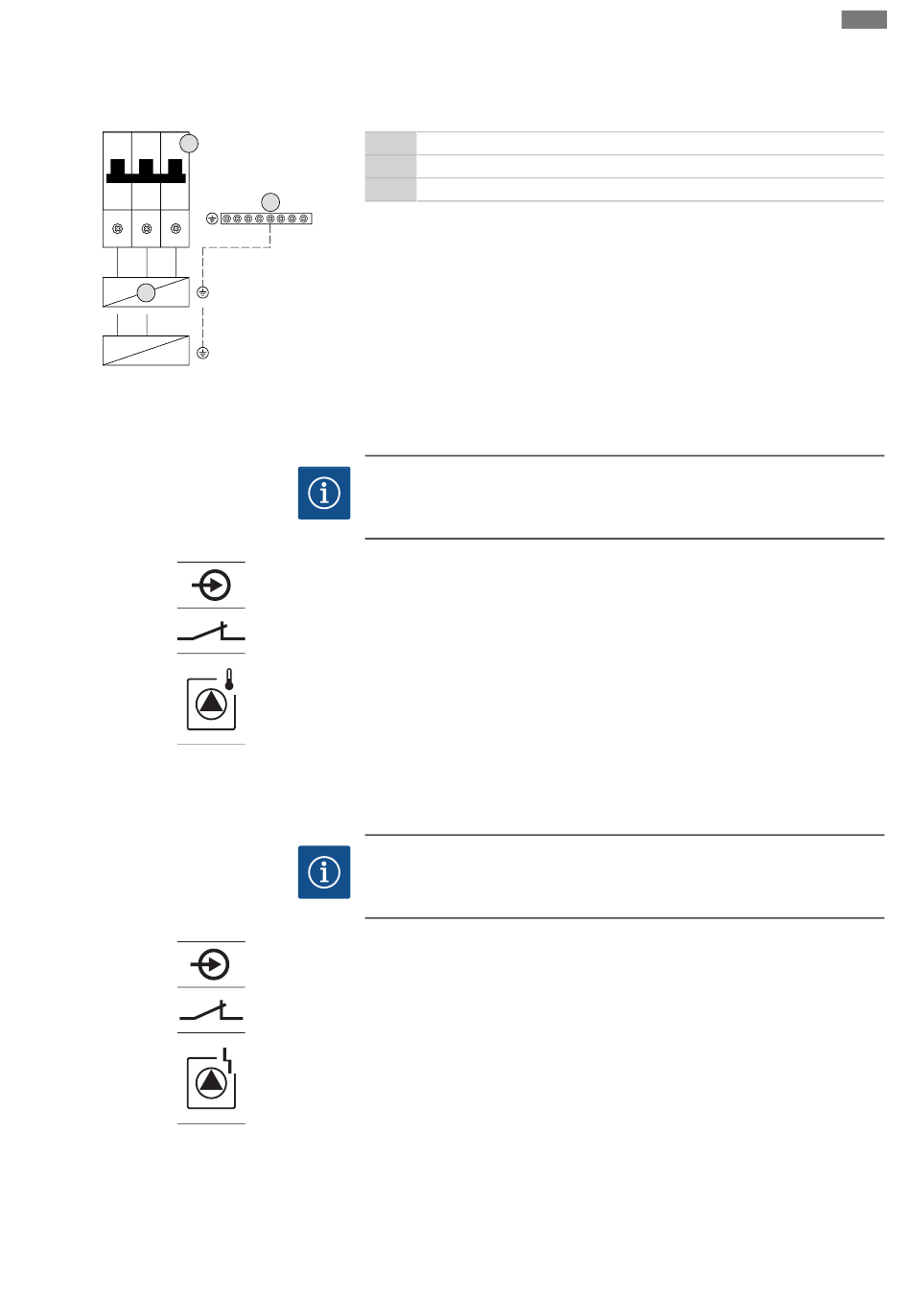

Fig. 11: Pumpun liitäntä
6.5.7 Termisen moottorinvalvonnan
liitäntä
x
Fig. 12: Liitännän yleiskuvan symboli
6.5.8 Taajuusmuuttajan
virheilmoituksen liitäntä
x
Fig. 13: Liitännän yleiskuvan symboli
Asennus- ja käyttöohje Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Asennus
3 Riviliitin: Maa (PE)
5 Katkaisin
FC Taajuusmuuttaja
3
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet johdonsuojakatkaisimeen liitäntäkaavion mukaisesti.
HUOMAUTUS! Liitäntä on mahdollinen vain Wilo-Control EC-B -säätölaitteessa!
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
Pumppua kohti voidaan liittää terminen moottorinvalvonta, jossa on bi-metallianturit.
PTC- ja Pt100-anturia ei ole liitetty!
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero kannessa
olevasta liitännän yleiskuvasta. Symbolissa oleva "x" ilmaisee kyseessä olevan
pumpun:
▪ 1 = pumppu 1
▪ 2 = pumppu 2
▪ 3 = pumppu 3
HUOMAUTUS! Liitäntä on mahdollinen vain Wilo-Control ECe-B -säätölaitteessa!
HUOMAUTUS
Ei saa johtaa vierasta jännitettä!
Johdettu vieras jännite rikkoo osan.
Pumppua kohti voidaan liittää yksi ulkoinen taajuusmuuttajan virheilmoitus.
Taajuusmuuttajan lähdön tulee toimia avautuvana koskettimena!
Vie asiakkaan hankittavat liitäntäkaapelit kaapeliläpivientien läpi ja kiinnitä ne. Liitä
johtimet riviliittimeen liitäntäkaavion mukaan. Katso liittimen numero kannessa
olevasta liitännän yleiskuvasta. Symbolissa oleva "x" ilmaisee kyseessä olevan
pumpun:
▪ 1 = pumppu 1
▪ 2 = pumppu 2
▪ 3 = pumppu 3
