Preglednica Vezalnih Shem - Wilo Control EC-Booster Einbau- Und Betriebsanleitung

sl
13.3

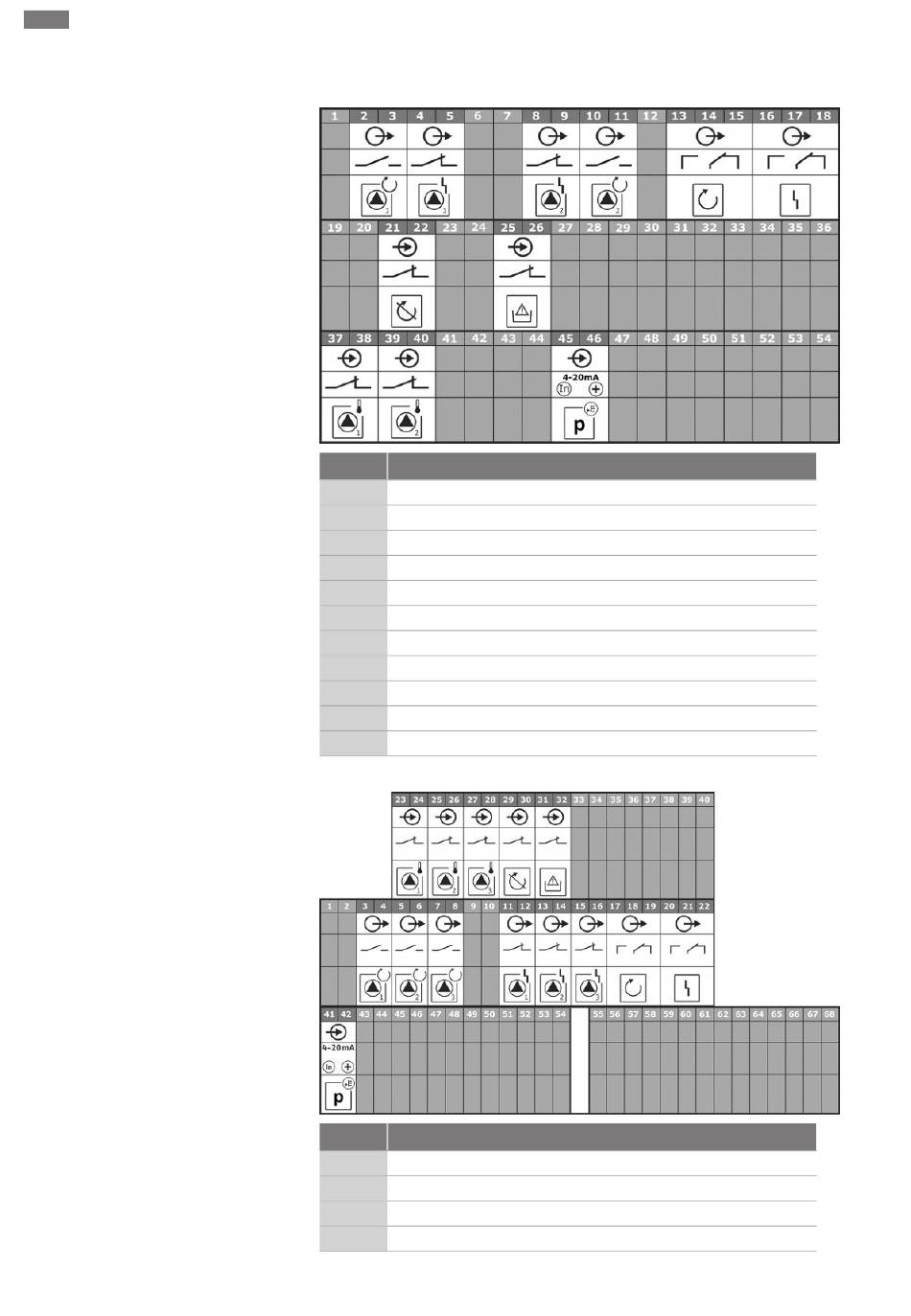

Preglednica vezalnih shem

988
All manuals and user guides at all-guides.com
Priloga
Vezalne sheme Wilo-Control EC-B2...
Sponka Delovanje
Izhod: posamezno sporočilo delovanja črpalke 1
2/3
Izhod: individualni signal napake črpalke 1
4/5
Izhod: individualni signal napake črpalke 2
8/9
Izhod: posamezno sporočilo delovanja črpalke 2
10/11
13/14/15 Izhod: skupno sporočilo delovanja
16/17/18 Izhod: skupno sporočilo o motnji
Vhod: Extern OFF
21/22
Vhod: Pomanjkanje vode/zaščita pred suhim tekom
25/26
Vhod: termični nadzor navitja črpalke 1
37/38
Vhod: termični nadzor navitja črpalke 2
39/40
Vhod: pasivni tlačni senzor 4–20 mA
45/46
Vezalne sheme Wilo-Control EC-B3...
Sponka Delovanje
Izhod: posamezno sporočilo delovanja črpalke 1
3/4
Izhod: posamezno sporočilo delovanja črpalke 2
5/6
Izhod: posamezno sporočilo delovanja črpalke 3
7/8
Izhod: individualni signal napake črpalke 1
11/12
WILO SE 2019-07
