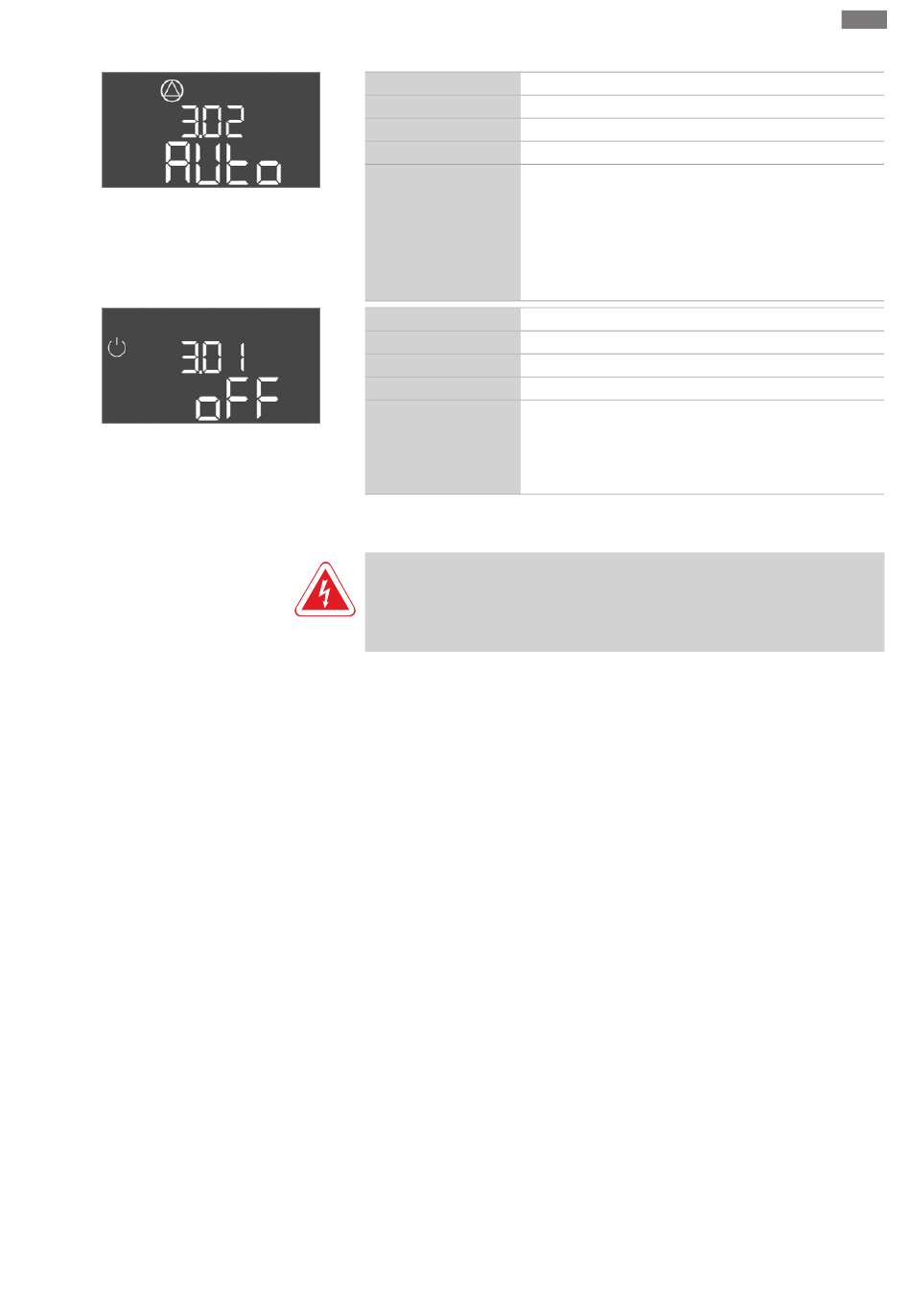

Fig. 64: Menu 3.02
Fig. 65: Menu 3.01
8.3.1 Regolazione del monitoraggio
corrente motore
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Messa in servizio
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica Auto
Spiegazione
N. menu
Descrizione
Campo di valori
Impostazione di fabbrica off
Spiegazione
PERICOLO
Pericolo di morte dovuto a corrente elettrica!
Non lavorare con l'apparecchio di comando aperto: pericolo di morte! I componenti
sono elettrificati! Far eseguire i lavori sempre da un elettricista esperto.
Visualizzazione del valore attuale del monitoraggio corrente motore
1. Premere il pulsante di comando per 3 secondi.
⇒ Appare il menu 1.00.
2. Ruotare il pulsante di comando fino a quando appare il menu 4.00.
3. Premere il pulsante di comando.
⇒ Appare il menu 4.01.
4. Ruotare il pulsante di comando fino a visualizzare i menu da 4.25 a 4.27.
⇒ Menu 4.25: mostra la corrente motore impostata per la pompa 1.
⇒ Menu 4.26: mostra la corrente motore impostata per la pompa 2.
⇒ Menu 4.27: mostra la corrente motore impostata per la pompa 3.
▶ Viene verificato il valore attuale del monitoraggio corrente motore.
Confrontare il valore impostato con i dati riportati sulla targhetta dati pompa. Se il
valore impostato differisce da quello indicato sulla targhetta dati pompa, modifica-
re il valore.
Modifica del valore del monitoraggio corrente motore
‡
Vengono verificate le impostazioni del monitoraggio corrente motore.
1. Ruotare il pulsante di comando fino a visualizzare i menu da 4.25 a 4.27.
⇒ Menu 4.25: mostra la corrente motore impostata per la pompa 1.
⇒ Menu 4.26: mostra la corrente motore impostata per la pompa 2.
⇒ Menu 4.27: mostra la corrente motore impostata per la pompa 3.
2. Aprire l'apparecchio di comando.
PERICOLO! Pericolo di morte dovuto a corrente elettrica! Non lavorare con l'ap-
parecchio di comando aperto: pericolo di morte! Questi interventi devono esse-
re realizzati da un elettricista qualificato!
3.02 ... 3.04
Modo di funzionamento pompa 1 ... pompa 3
off, Hand, Auto
off = pompa disinserita
Hand = funzionamento manuale della pompa finché si pre-
me il pulsante.
Auto = funzionamento automatico della pompa in funzione
del controllo del livello
AVVISO! Per la configurazione iniziale impostare il valore
su "off"!
3.01
Abilitazione delle pompe
on, off
off = le pompe sono bloccate e non possono essere avviate.
AVVISO! Non sono possibili nemmeno il funzionamento
manuale o l'avviamento forzato!
on = le pompe vengono accese/spente a seconda del modo
di funzionamento impostato
