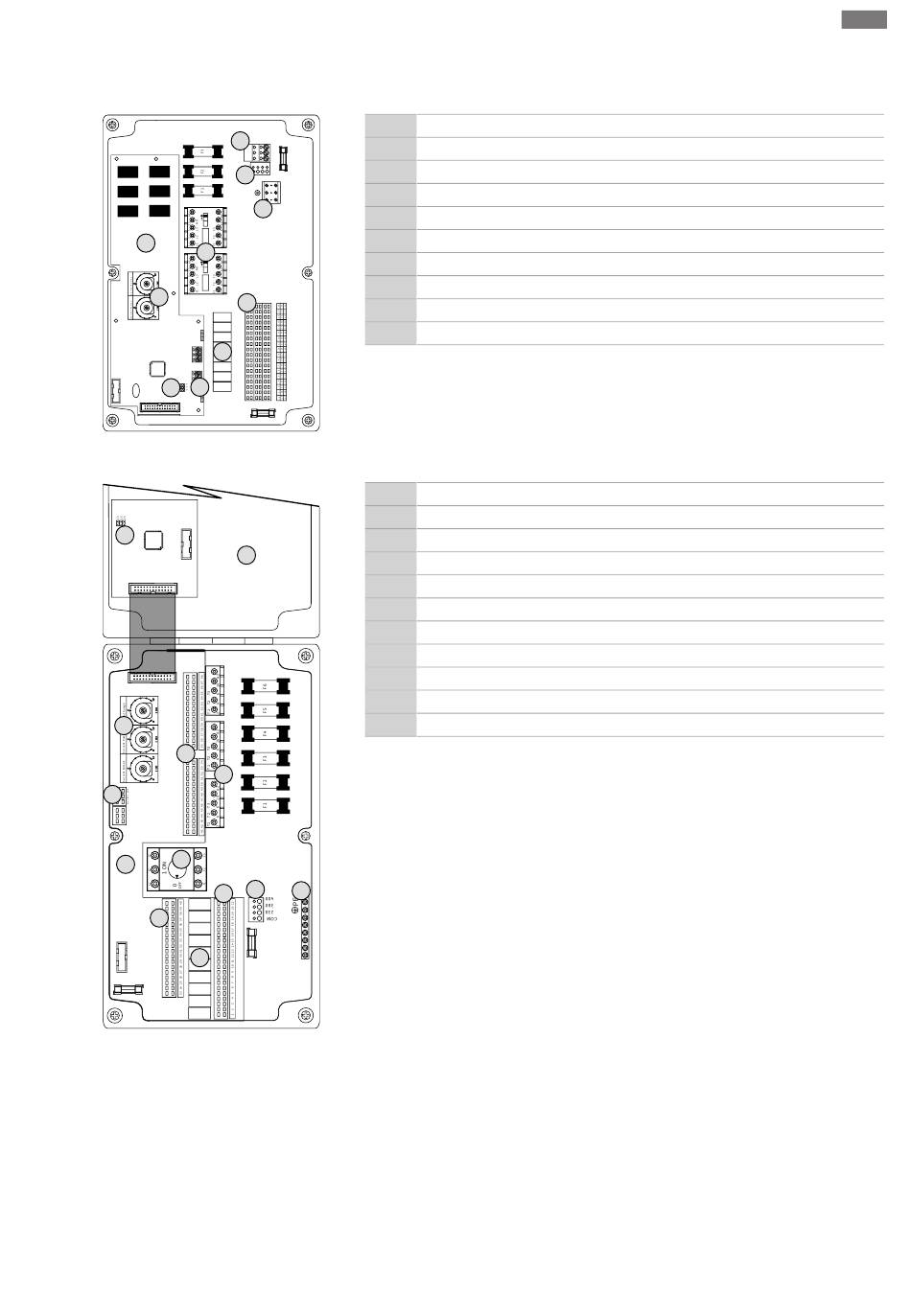

6.5.1 Übersicht der Bauteile: Wilo-Con-
trol EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Aufstellung
1 Klemmleiste: Netzanschluss
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
4 Klemmleiste: Steuerung/Sensorik
3
5 Schützkombinationen
6 Ausgangsrelais
7 Steuerplatine
8 Potentiometer für Motorstromüberwachung
9 ModBus RTU: RS485-Schnittstelle
10 ModBus RTU: Jumper für Terminierung/Polarisation
1 Hauptschalter/Netzanschluss
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
4 Klemmleiste: Steuerung/Sensorik
5 Schützkombinationen
6 Ausgangsrelais
7 Steuerplatine
8 Potentiometer für Motorstromüberwachung
9 ModBus RTU: RS485-Schnittstelle
10 ModBus RTU: Jumper für Terminierung/Polarisation
11 Gehäusedeckel
2
3
