da

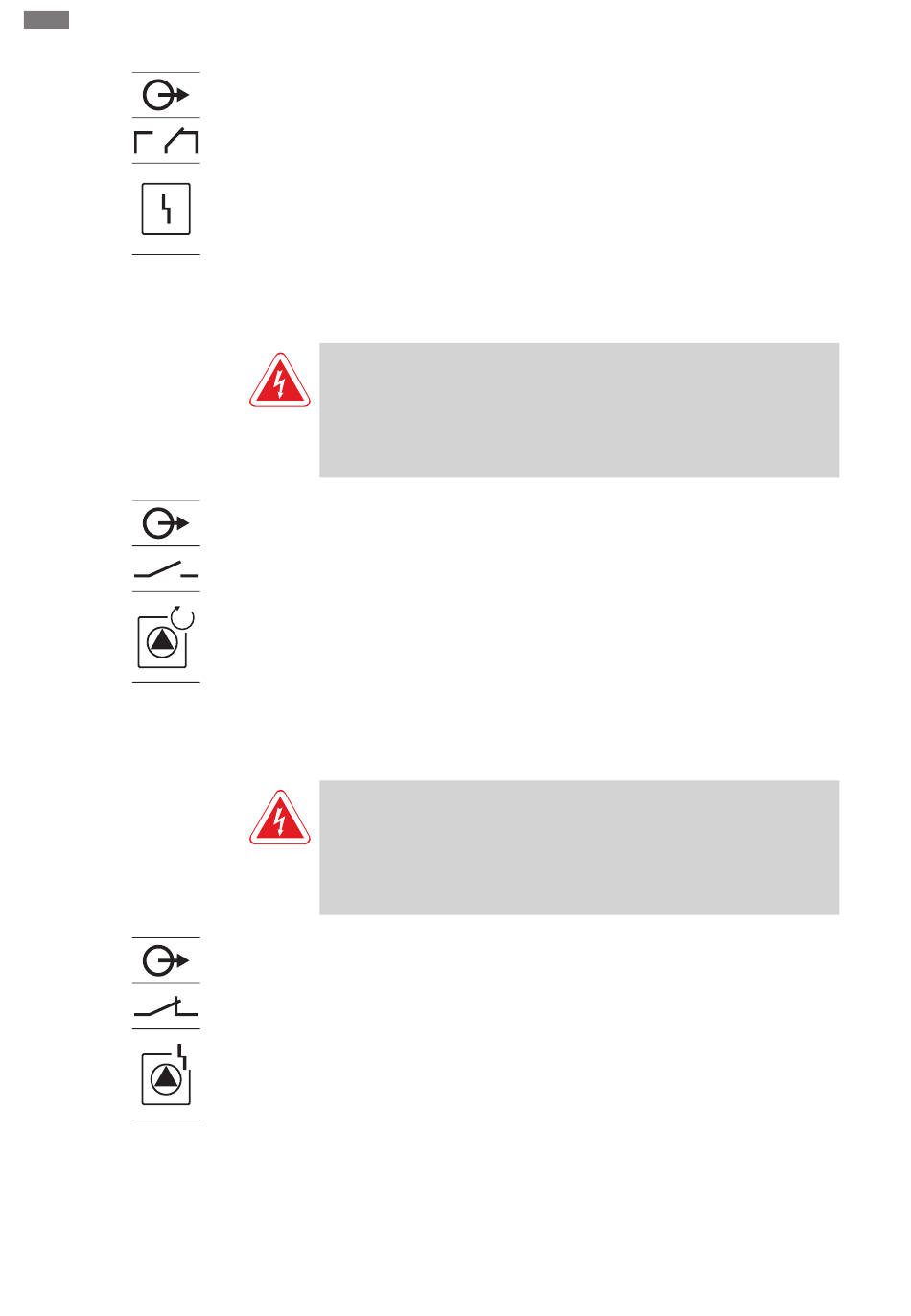

Fig. 19: Symbol for tilslutningsoversigt
6.5.15 Tilslutning enkeldriftsmelding
(EBM)
x
Fig. 20: Symbol for tilslutningsoversigt
6.5.16 Tilslutning enkeltfejlmelding
(ESM)
x
Fig. 21: Symbol for tilslutningsoversigt
238
All manuals and user guides at all-guides.com
Opstilling
Via en separat udgang udlæses en fejlmelding for alle pumper (SSM):
▪ Kontakttype: potentialefri skiftekontakt
▪ Kontaktbelastning:
– Minimum: 12 V, 10 mA
– Maksimal: 250 V, 1 A
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet. Klemmen-
ummeret fremgår af tilslutningsoversigten i dækslet.
FARE
Livsfare på grund af elektrisk strøm fra en ekstern kilde!
Spændingsforsyningen kommer fra en ekstern kilde. Klemmerne vil også have denne
spænding, selvom hovedafbryderen er slået fra! Der er livsfare! Før samtlige arbejder
skal spændingsforsyningen fra kilden afbrydes! Elarbejder skal udføres af en elinstal-
latør i henhold til de lokalt gældende forskrifter.
Via en separat udgang udlæses et driftssignal for hver pumpe (EBM):
▪ Kontakttype: potentialefri lukkekontakt
▪ Kontaktbelastning:
– Minimum: 12 V, 10 mA
– Maksimal: 250 V, 1 A
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet. Klemmen-
ummeret fremgår af tilslutningsoversigten i dækslet. "x" i symbolet angiver den på-
gældende pumpe:
▪ 1 = pumpe 1
▪ 2 = pumpe 2
▪ 3 = pumpe 3
FARE
Livsfare på grund af elektrisk strøm fra en ekstern kilde!
Spændingsforsyningen kommer fra en ekstern kilde. Klemmerne vil også have denne
spænding, selvom hovedafbryderen er slået fra! Der er livsfare! Før samtlige arbejder
skal spændingsforsyningen fra kilden afbrydes! Elarbejder skal udføres af en elinstal-
latør i henhold til de lokalt gældende forskrifter.
Via en separat udgang udlæses en fejlmelding for hver pumpe (ESM):
▪ Kontakttype: potentialefri åbnekontakt
▪ Kontaktbelastning:
– Minimum: 12 V, 10 mA
– Maksimal: 250 V, 1 A
Træk tilslutningskabler, der er ført på opstillingsstedet, igennem kabelforskruningerne,
og fastgør dem. Tilslut lederne i klemmerækken iht. tilslutningsdiagrammet. Klemmen-
ummeret fremgår af tilslutningsoversigten i dækslet. "x" i symbolet angiver den på-
gældende pumpe:
▪ 1 = pumpe 1
▪ 2 = pumpe 2
▪ 3 = pumpe 3
WILO SE 2019-07
