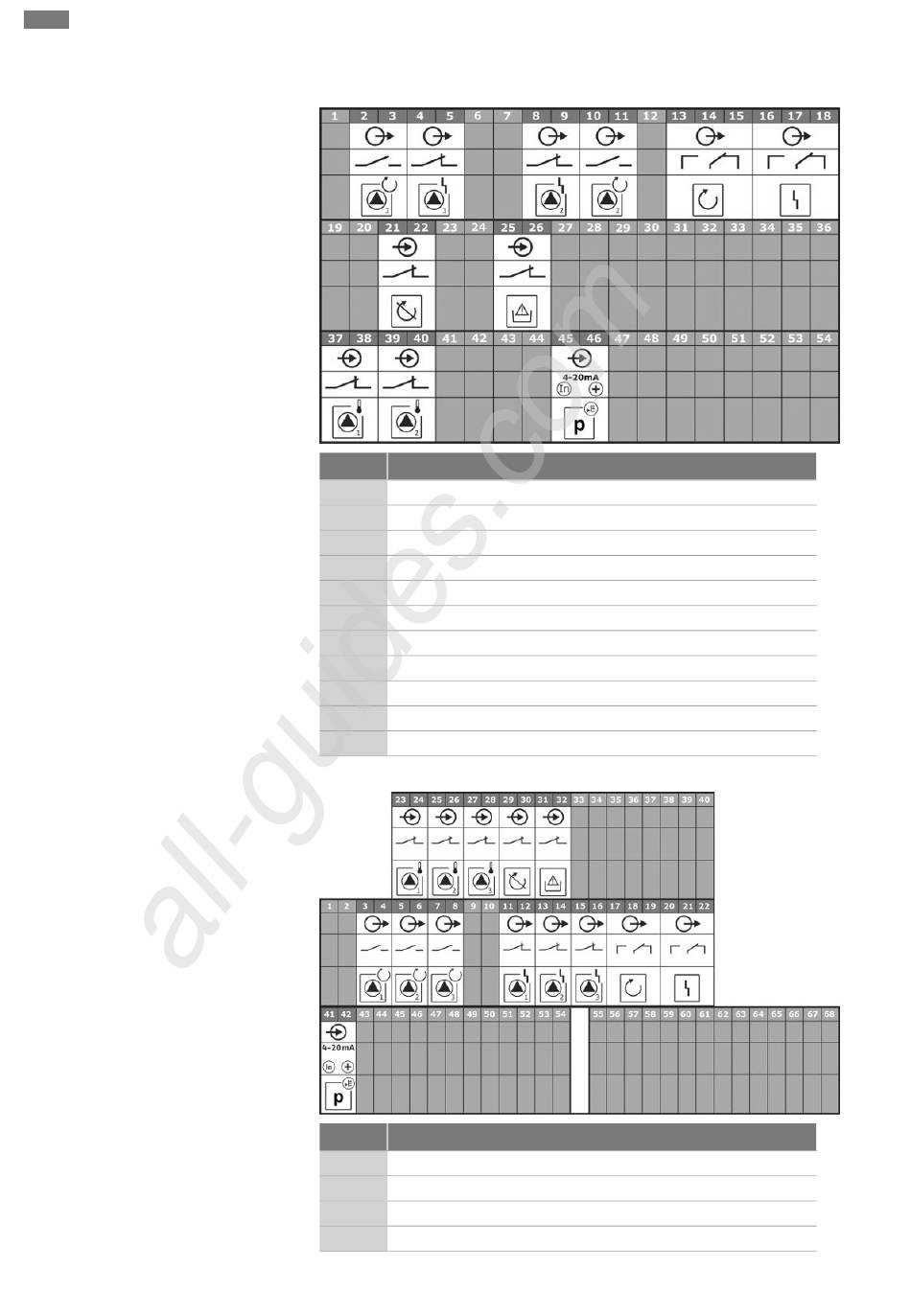

13.3 Prehľad schémy zapojenia svor-
kovnice
946
All manuals and user guides at all-guides.com
Príloha
Schémy zapojenia svorkovnice Wilo-Control EC-B2...
Svorka Funkcia
Výstup: Samostatné prevádzkové hlásenie čerpadla 1
2/3
Výstup: Samostatné poruchové hlásenie čerpadla 1
4/5
Výstup: Samostatné poruchové hlásenie čerpadla 2
8/9
Výstup: Samostatné prevádzkové hlásenie čerpadla 2
10/11
13/14/15 Výstup: Zberné prevádzkové hlásenie
16/17/18 Výstup: Zberné poruchové hlásenie
Vstup: Extern OFF
21/22
Vstup: Nedostatok vody/ochrana proti chodu nasucho
25/26
Vstup: Termické monitorovanie vinutia čerpadla 1
37/38
Vstup: Termické monitorovanie vinutia čerpadla 2
39/40
Vstup: pasívny tlakový snímač 4-20 mA
45/46
Schémy zapojenia svorkovnice Wilo-Control EC-B3...
Svorka Funkcia
Výstup: Samostatné prevádzkové hlásenie čerpadla 1
3/4
Výstup: Samostatné prevádzkové hlásenie čerpadla 2
5/6
Výstup: Samostatné prevádzkové hlásenie čerpadla 3
7/8
Výstup: Samostatné poruchové hlásenie čerpadla 1
11/12
