13.3 Преглед на шемата на
приклучоци
Упатство за вградување и работа Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Прилог
Симбо Опис
л
Постои најмалку една актуелна (непотврдена) сигнализација за грешка.
Уредот комуницира со системот Feldbus.

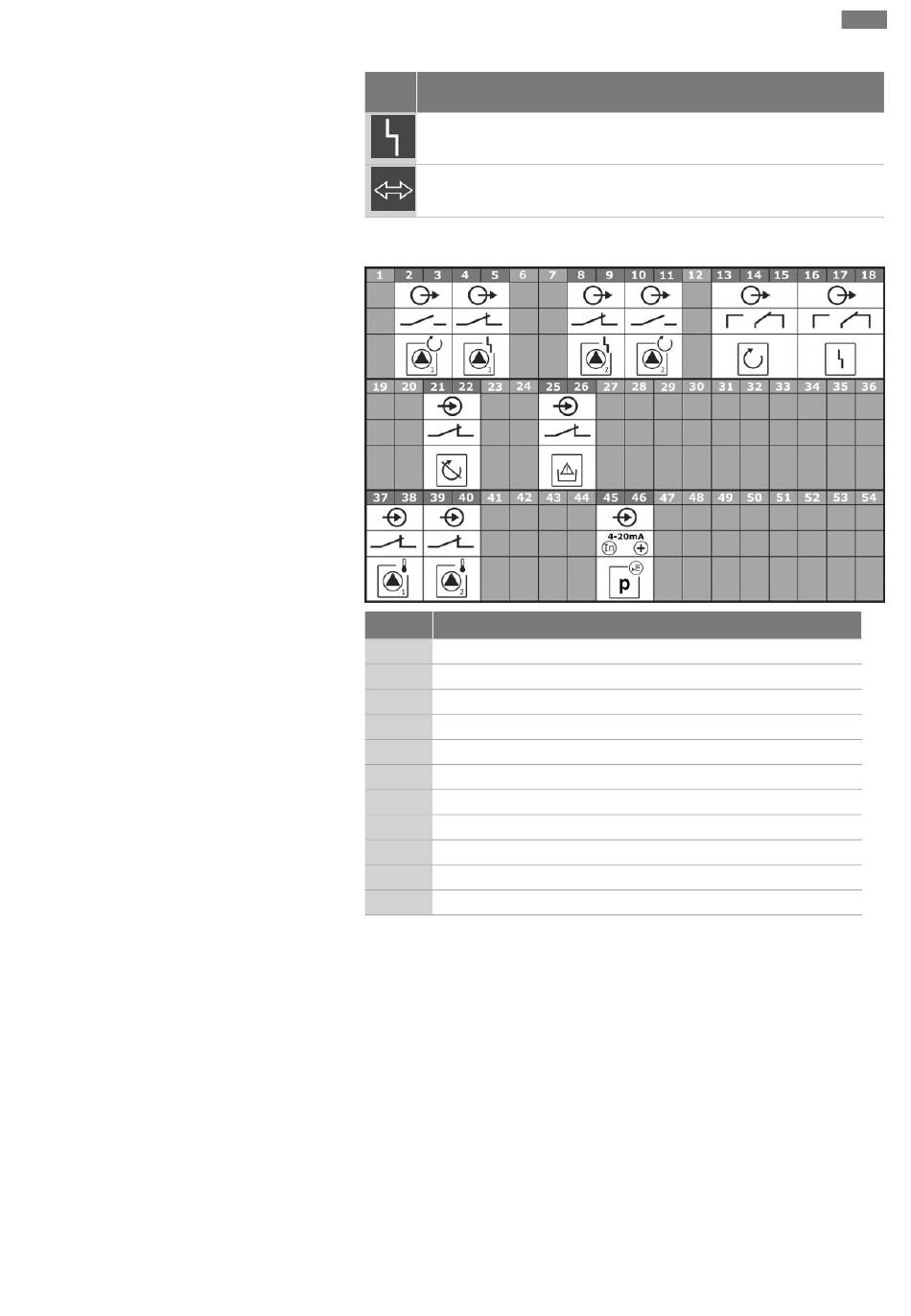

Шеми на приклучоци Wilo-Control EC-B2...
Стега Функција
Излез: Сигнализација за единечна работа на пумпа 1
2/3
Излез: Сигнализација на единечна грешка на пумпа 1
4/5
Излез: Сигнализација на единечна грешка на пумпа 2
8/9
Излез: Сигнализација за единечна работа на пумпа 2
10/11
13/14/15 Излез: Сигнализација за збирна работа
16/17/18 Излез: Сигнализација на збирна грешка
Влез: Extern OFF
21/22
Влез: Заштита од сув од/недостаток на вода
25/26
Влез: Термичко надгледување на намотка на пумпа 1
37/38
Влез: Термичко надгледување на намотка на пумпа 2
39/40
Влез: пасивен сензор за притисок 4-20 mA
45/46
