6.5.1 Pregled dijelova: Wilo-Control EC-
Booster
1
2
7
5
8
4
6
9
10

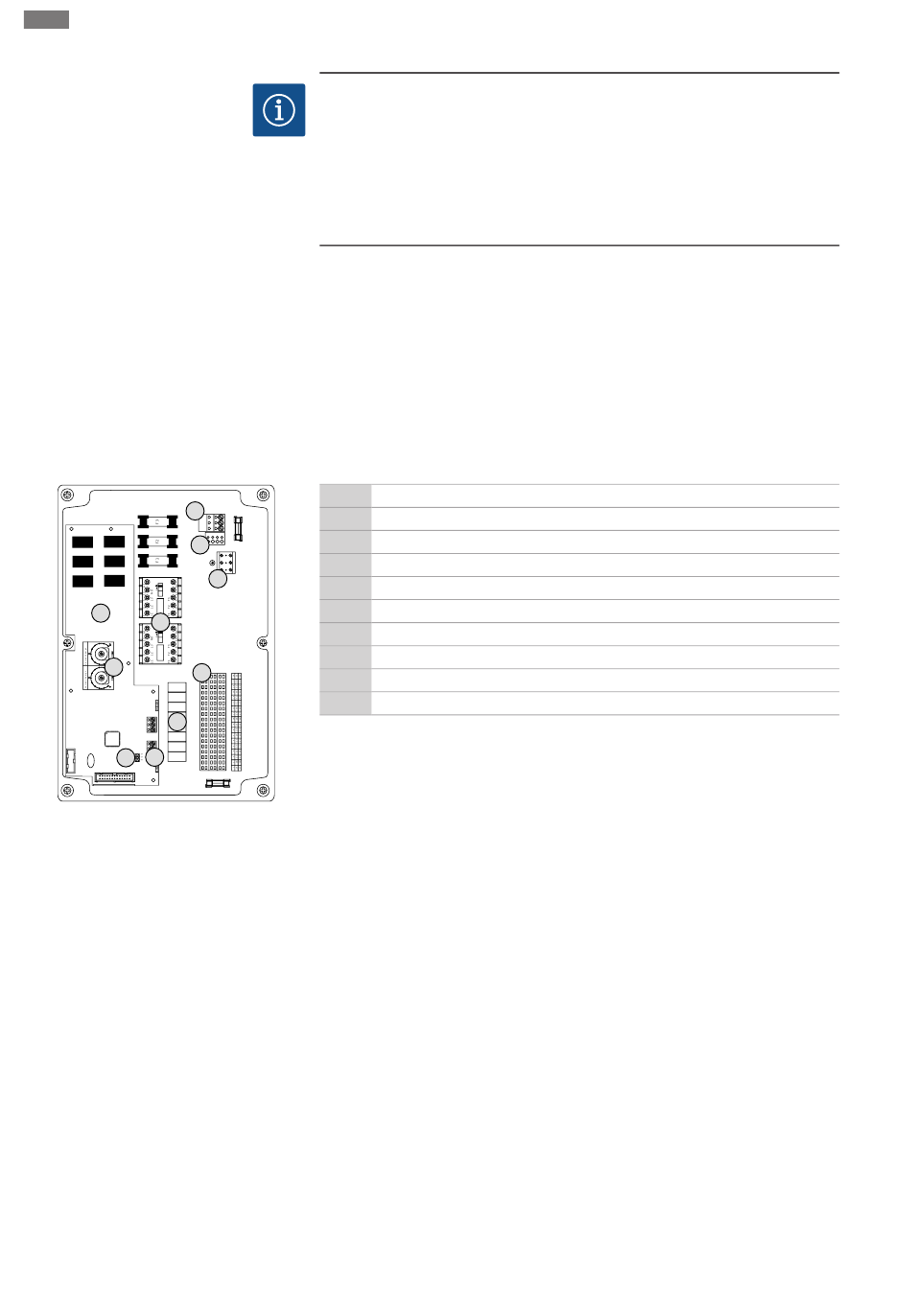

Fig. 2: Control EC-B 2...
400
All manuals and user guides at all-guides.com
Montaža
UPUTA
• Ovisno o impedanciji sustava i maks. uključenjem po satu priključenih trošila može
doći do kolebanja napona i/ili pada napona.
• Kod uporabe oklopljenih kabela oklapanje je potrebno postaviti s jedne strane u
uključnom uređaju na sabirnicu uzemljenja!
• Samo električar smije ugraditi priključak!
• Pridržavajte se uputa za ugradnju i uporabu priključenih pumpi i davača signala.
▪ Struja i napon mrežnog priključka moraju odgovarati podatcima na tipskoj pločici.
▪ Mrežno osiguranje izvedite u skladu s lokalnim smjernicama.
▪ Kada se upotrebljava zaštitna sklopka voda, odaberite karakteristike u skladu s
priključenom pumpom.
▪ Ako se instalira zaštitna nadstrujna sklopka (RCD, tip A, sinusna struja, univerzalno
osjetljiva), pridržavajte se lokalnih propisa.
▪ Položite priključni kabel u skladu s lokalnim smjernicama.
▪ Nemojte oštetiti priključni kabel tijekom polaganja.
▪ Uzemljite uključni uređaj i sva električna trošila.
1 Stezna letvica: Mrežni priključak
2 Postavljanje mrežnoga napona
3 Stezna letvica: Uzemljenje (PE)
4 Stezna letvica: Upravljanje/senzorika
3
5 Zaštitne kombinacije
6 Izlazni relej
7 Upravljačka kartica
8 Potenciometar za nadzor motora struje
9 ModBus RTU: Sučelje RS485
10 ModBus RTU: Jumper za završetak/polarizaciju
