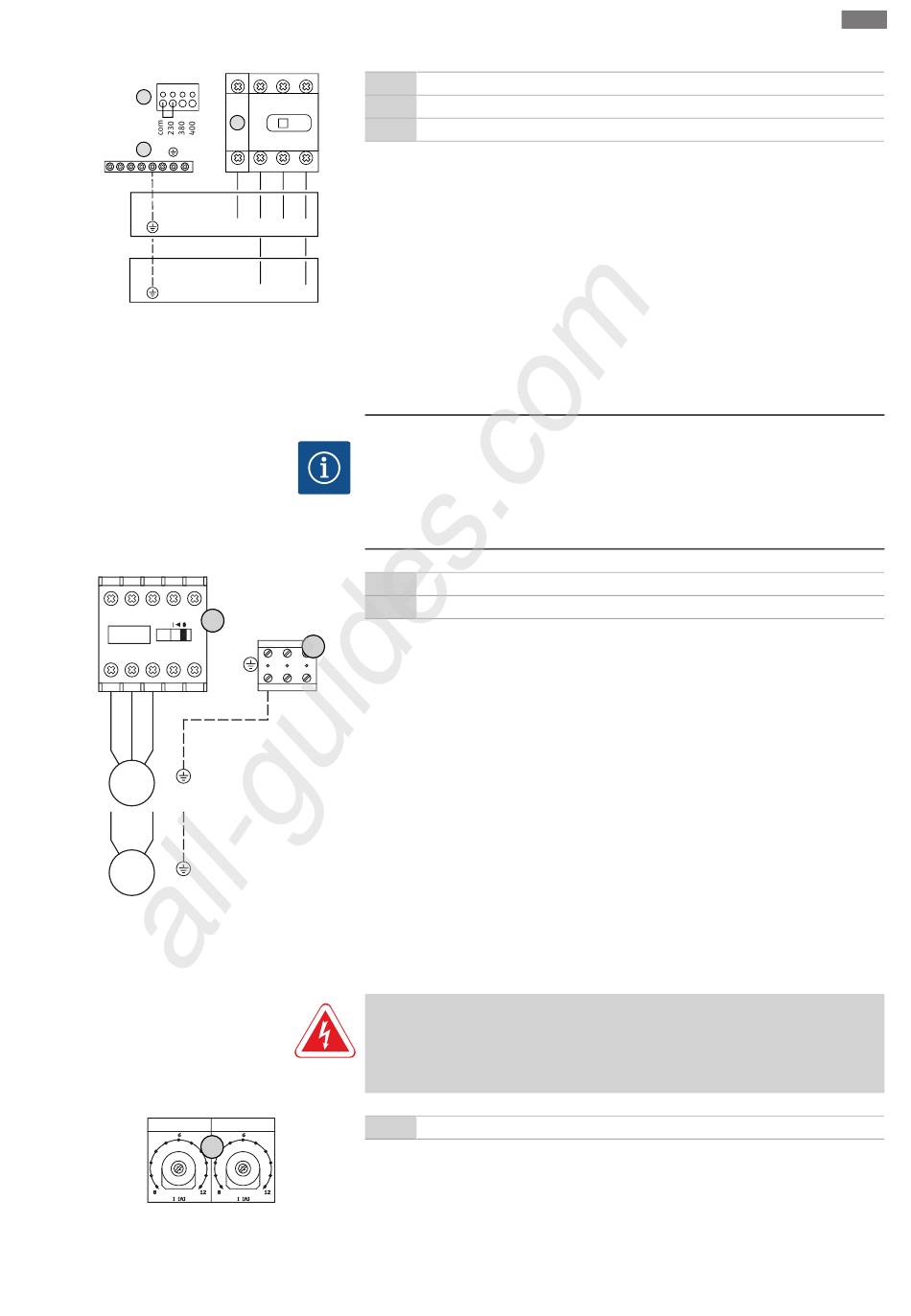

Fig. 8: Pripojenie na sieťWilo-Control ECe-B...
6.5.5
Pripojenie na sieť: Čerpadlo s pev-
ným počtom otáčok
1
3
5
13 A1
L1
L2
L3 NO
5
T1
T2
T3
2
4
6
14 A2
L1 L2 L3
M
3~
L
N
M
1~
Fig. 9: Prípojka čerpadla
6.5.5.1
Nastavenie monitorovania prúdu
motora
Current Pump 1 Current Pump 2
8
Fig. 10: Nastavenie monitorovania prúdu
motora
Návod na montáž a obsluhu Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Inštalácia
3L2
5L3
1L1
1
1 ON
2
0
3
OFF
Pripojenie na sieť 1~230 V:
2T1
4T2
6T3
▪ Kábel: 3-žilový
▪ Žila: L, N, PE
▪ Nastavenie sieťového napätia: Most 230/COM
L1
L2
L3
Pripojenie na sieť 3~380 V:
▪ Kábel: 5-žilový
▪ Žila: L1, L2, L3, N, PE
▪ Nastavenie sieťového napätia: Most 230/COM
L
N
Pripojenie na sieť 3~400 V:
▪ Kábel: 5-žilový
▪ Žila: L1, L2, L3, N, PE
▪ Nastavenie sieťového napätia: Most 230/COM
OZNÁMENIE
Točivé pole sieťová prípojka a prípojka čerpadla
Točivé pole od pripojenia na sieť sa priamo prevedie k prípojke čerpadla. Skontrolujte
potrebné točivé pole čerpadiel, ktoré sa majú pripojiť (pravotočivé alebo ľavotočivé)!
Dodržiavajte návod na montáž a obsluhu čerpadiel.
3
5
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
3
Pripojte žily ku kontaktoru - ochrane podľa schémy pripojenia.
NEBEZPEČENSTVO
Riziko smrteľného zranenia vplyvom elektrického prúdu!
Pri prácach na otvorenom spínacom prístroji hrozí riziko smrteľného zranenia! Kon-
štrukčné diely sú pod prúdom! Elektrické pripojenie musí vykonať vždy elektrikár.
8
Po pripojení čerpadla nastavte prípustný menovitý prúd na potenciometri:
▪ Pri plnom zaťažení nastavte menovitý prúd podľa typového štítku.
▪ Pri čiastočnom nastavte menovitý prúd o 5 % vyšší ako prúd nameraný v prevádzkovom
bode.
Presné nastavenie monitorovania prúdu motora sa môže vykonať počas uvádzania do
prevádzky. V menu sa môžu zobrazovať nasledujúce hodnoty:
Hlavný spínač
Nastavenie sieťového napätia
Svorkovnica: Uzemnenie (PE)
Svorkovnica: Uzemnenie (PE)
Stýkač
Potenciometer pre monitorovanie prúdu motora
sk
921
