6.5.6 Mrežni priključak: Pumpa s
varijabilnim brojem okretaja
(elektronički regulirane pumpe)
5
2 4 6
L1 L2 L3
~
FC
~
L N
~
~

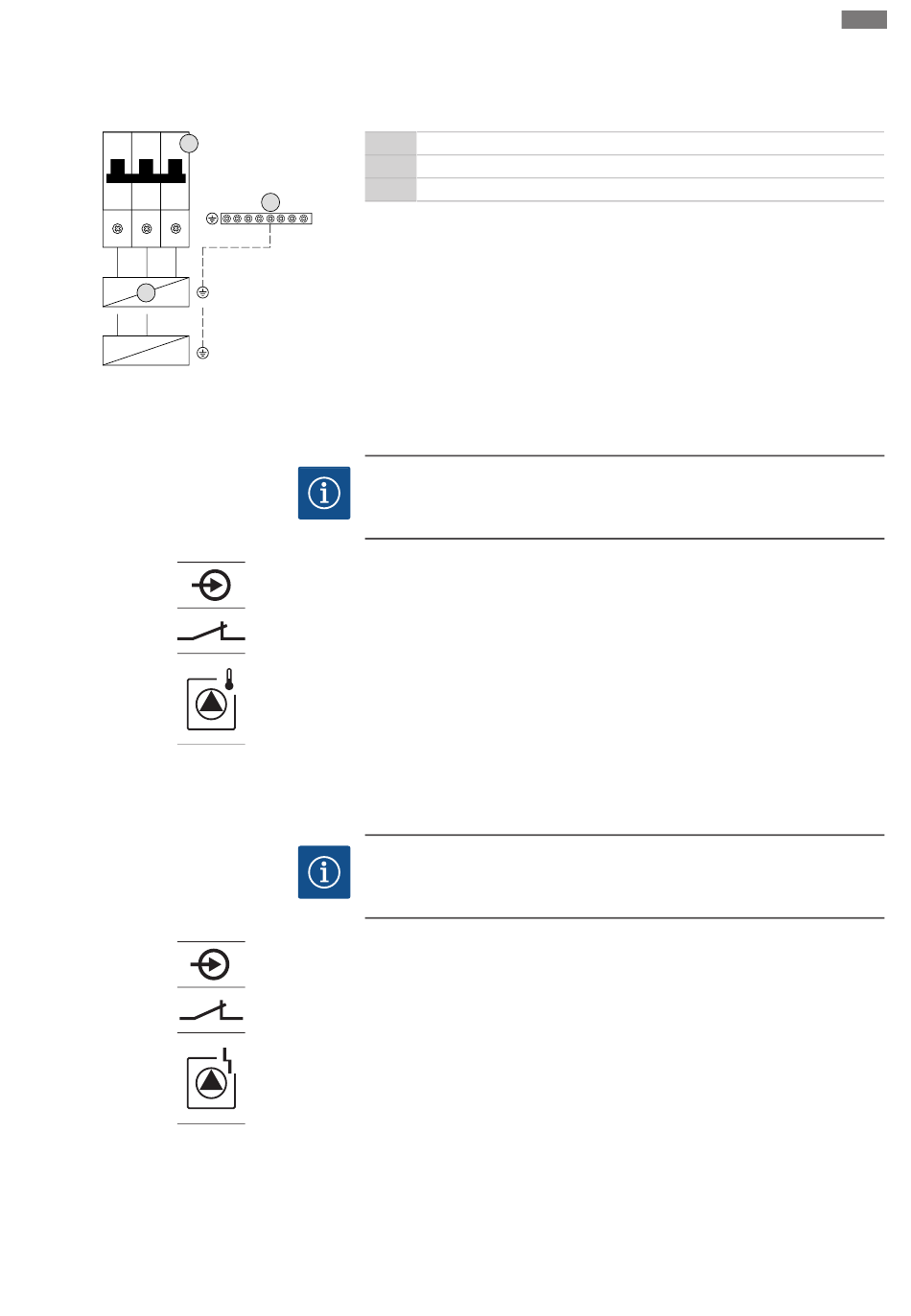

Fig. 11: Priključak pumpe
6.5.7 Priključak termičkog nadzora
motora
x
Fig. 12: Simbol priključnoga pregleda
6.5.8 Priključak dojave pogreške
pretvarača frekvencije
x
Fig. 13: Simbol priključnoga pregleda
Upute za ugradnju i uporabu Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Montaža
3 Stezna letvica: Uzemljenje (PE)
5 Zaštitna sklopka voda
FC Pretvarač frekvencije
3
Priključni kabel koji je lokalno položen uvedite kroz kabelske uvodnice i učvrstite ga.
Priključite žile u skladu s planom priključka na zaštitnu sklopku voda.
UPUTA! Priključak je moguć samo na uključnom uređaju Wilo-Control EC-B!
UPUTA
Ne priključujte napon iz drugog izvora!
Primijenjeni vanjski napon uništava dio.
Može se priključiti termički nadzor motora s bimetalnim osjetnicima po pumpi. Nema
priključenih PTC i Pt100 osjetnika!
Priključni kabel koji je lokalno položen uvedite kroz kabelske uvodnice i učvrstite ga.
Žile priključite na steznu letvicu prema planu priključka. Izvadite broj stezaljke
pregleda priključka u poklopcu. Oznaka „x" u simbolu određuje odgovarajuću pumpu:
▪ 1 = pumpa 1
▪ 2 = pumpa 2
▪ 3 = pumpa 3
UPUTA! Priključak je moguć samo na uključnom uređaju Wilo-Control ECe-B!
UPUTA
Ne priključujte napon iz drugog izvora!
Primijenjeni vanjski napon uništava dio.
Vanjska se dojava pogreške pretvarača frekvencije može priključiti po pumpi. Izlaz
pretvarača frekvencije mora raditi kao isklopni kontakt!
Priključni kabel koji je lokalno položen uvedite kroz kabelske uvodnice i učvrstite ga.
Žile priključite na steznu letvicu prema planu priključka. Izvadite broj stezaljke
pregleda priključka u poklopcu. Oznaka „x" u simbolu određuje odgovarajuću pumpu:
▪ 1 = pumpa 1
▪ 2 = pumpa 2
▪ 3 = pumpa 3
