Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 28

de

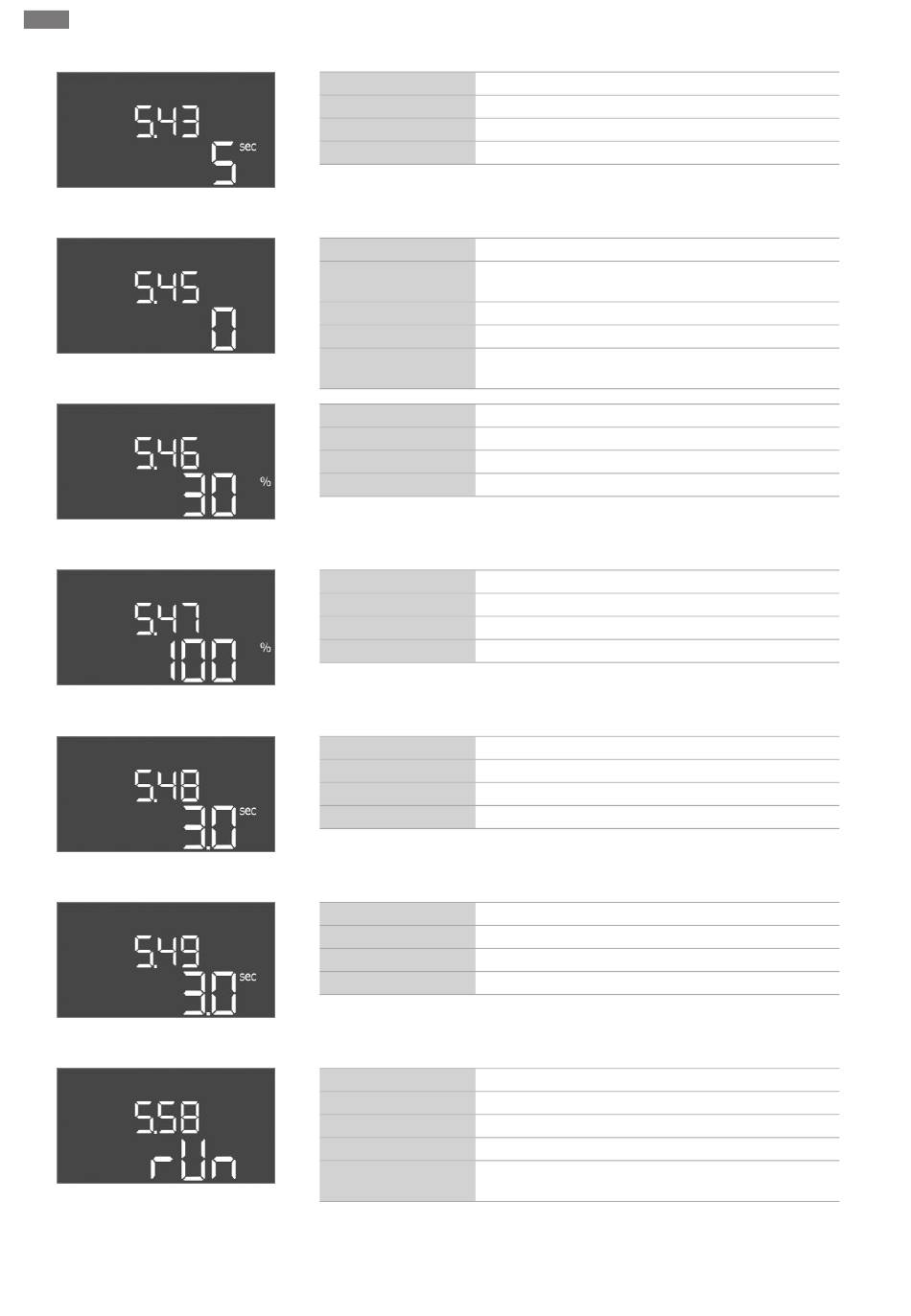

Fig. 38: Menü 5.43
Fig. 39: Menü 5.45
Fig. 40: Menü 5.46
Fig. 41: Menü 5.47
Fig. 42: Menü 5.48
Fig. 43: Menü 5.49
Fig. 44: Menü 5.58
28
All manuals and user guides at all-guides.com
Inbetriebnahme
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
5.43
„Pumpen-Kick"-Laufzeit
0 ... 60 s
5 s
5.45
Verhalten bei Sensorfehler – Anzahl der einzuschaltenden
Pumpen
0 ... 3*
0
* Maximaler Wert hängt von eingestellter Pumpenanzahl ab
(Menü 5.02).
5.46 (nur Control ECe-Booster)
Minimale Drehzahl der Pumpen
0 ... 50 %
30 %
5.47 (nur Control ECe-Booster)
Maximale Drehzahl der Pumpen
80 ... 100 %
100 %
5.48 (nur Control ECe-Booster)
Anfahrrampe Frequenzumrichter
0 ... 10 s
3 s
5.49 (nur Control ECe-Booster)
Bremsrampe Frequenzumrichter
0 ... 10 s
3 s
5.58
Funktion Sammelbetriebsmeldung (SBM)
on, run
run
„on": Schaltgerät betriebsbereit
„Run": Mindestens eine Pumpe läuft.
WILO SE 2019-07
