Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Приложение

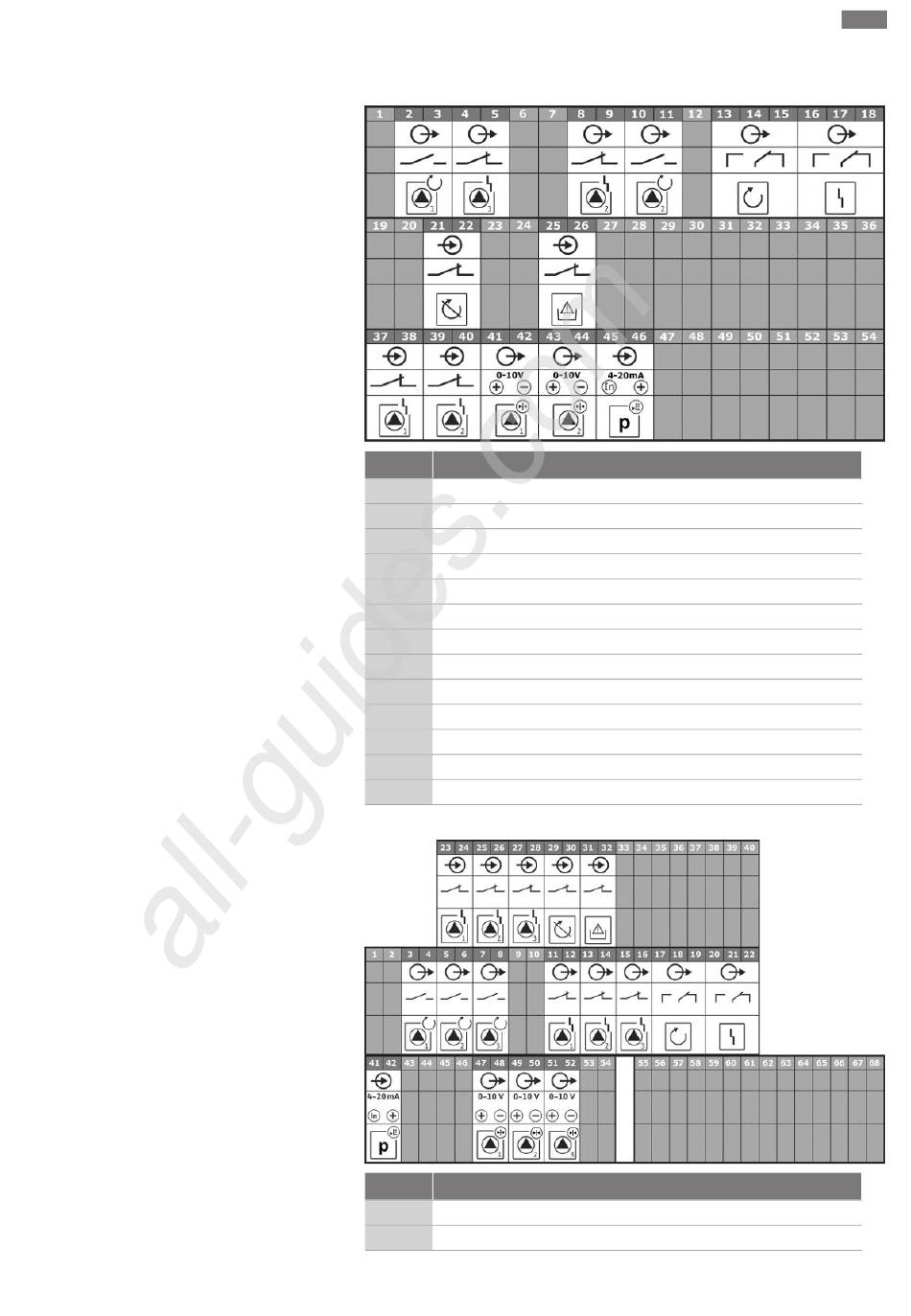

Схемы подключения Wilo-Control ECe-B2...
Клемма
Функция
Выход: раздельная сигнализация о работе насоса 1
2/3
Выход: раздельная сигнализация неисправности насоса 1
4/5
Выход: раздельная сигнализация неисправности насоса 2
8/9
Выход: раздельная сигнализация о работе насоса 2
10/11
13/14/15 Выход: обобщенная сигнализация рабочего состояния
16/17/18 Выход: обобщенная сигнализация неисправности
Вход: Extern OFF
21/22
Вход: отсутствие воды/защита от сухого хода
25/26
Вход: сообщение об ошибке частотного преобразователя, насос 1
37/38
Вход: сообщение об ошибке частотного преобразователя, насос 2
39/40
Выход: заданное значение давления, насос 1
41/42
Выход: заданное значение давления, насос 2
43/44
Вход: пассивный датчик давления 4 – 20 мА
45/46
Схемы подключения Wilo-Control ECe-B3...
Клемма
Функция
Выход: раздельная сигнализация о работе насоса 1
3/4
Выход: раздельная сигнализация о работе насоса 2
5/6
ru
821
