Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 918

sk

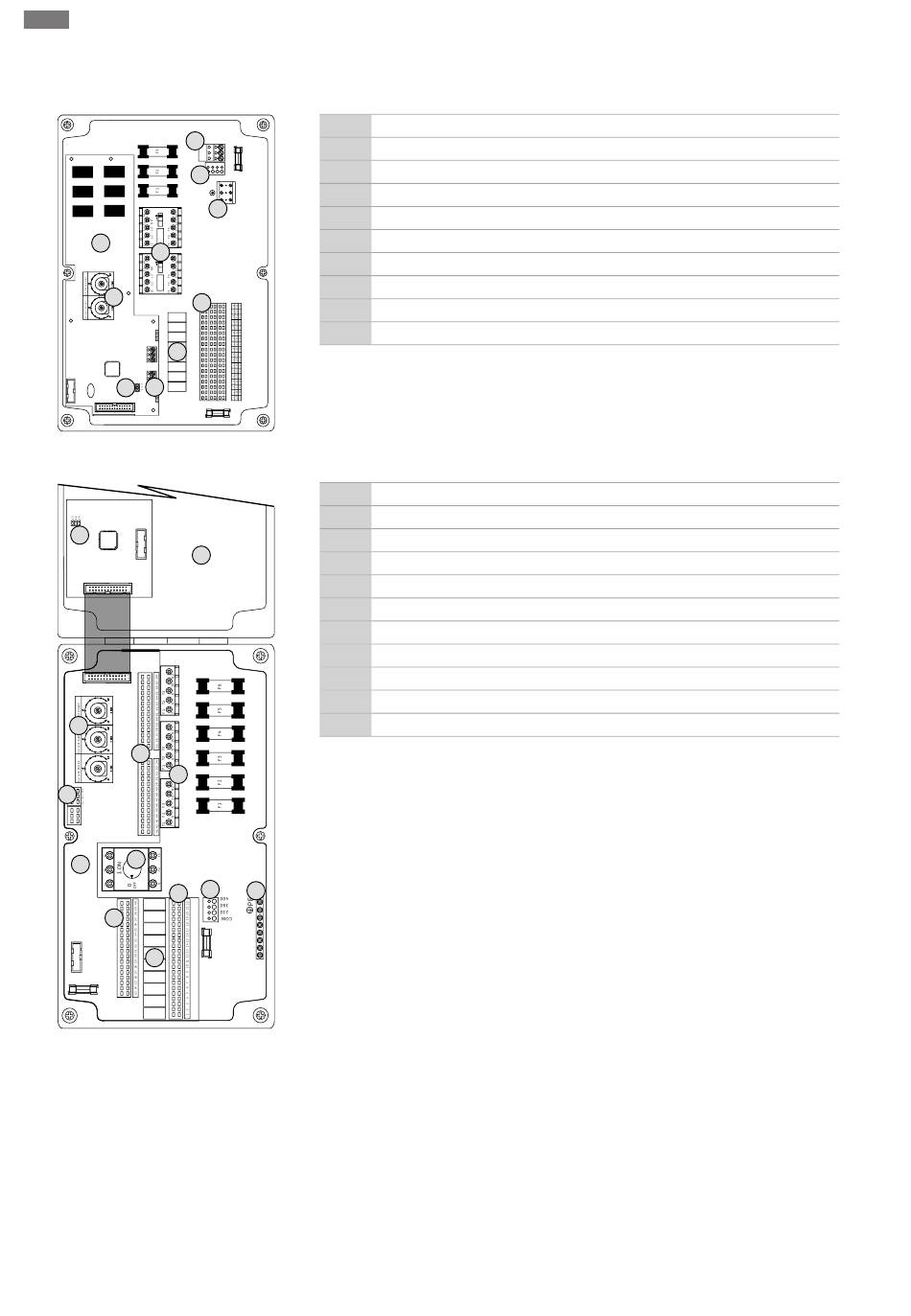

6.5.1 Prehľad konštrukčných dielov:
Wilo-Control EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
918
All manuals and user guides at all-guides.com
Inštalácia
1 Svorkovnica: Pripojenie na sieť
2 Nastavenie sieťového napätia
3 Svorkovnica: Uzemnenie (PE)
4 Svorkovnica: Riadenie/senzorika
3
5 Kombinácie stýkačov
6 Výstupné relé
7 Riadiaca doska
8 Potenciometer pre monitorovanie prúdu motora
9 ModBus RTU: Rozhranie RS485
10 ModBus RTU: Jumper pre termináciu/polarizáciu
1 Hlavný spínač/pripojenie na sieť
2 Nastavenie sieťového napätia
3 Svorkovnica: Uzemnenie (PE)
4 Svorkovnica: Riadenie/senzorika
5 Kombinácie stýkačov
6 Výstupné relé
7 Riadiaca doska
8 Potenciometer pre monitorovanie prúdu motora
9 ModBus RTU: Rozhranie RS485
10 ModBus RTU: Jumper pre termináciu/polarizáciu
11 Kryt telesa
2
3
WILO SE 2019-07
