sv
6.5.6 Nätanslutning: Pump med
variabelt varvtal (elektroniskt
reglerade pumpar)
5
2 4 6
L1 L2 L3
~
FC
~
L N
~
~

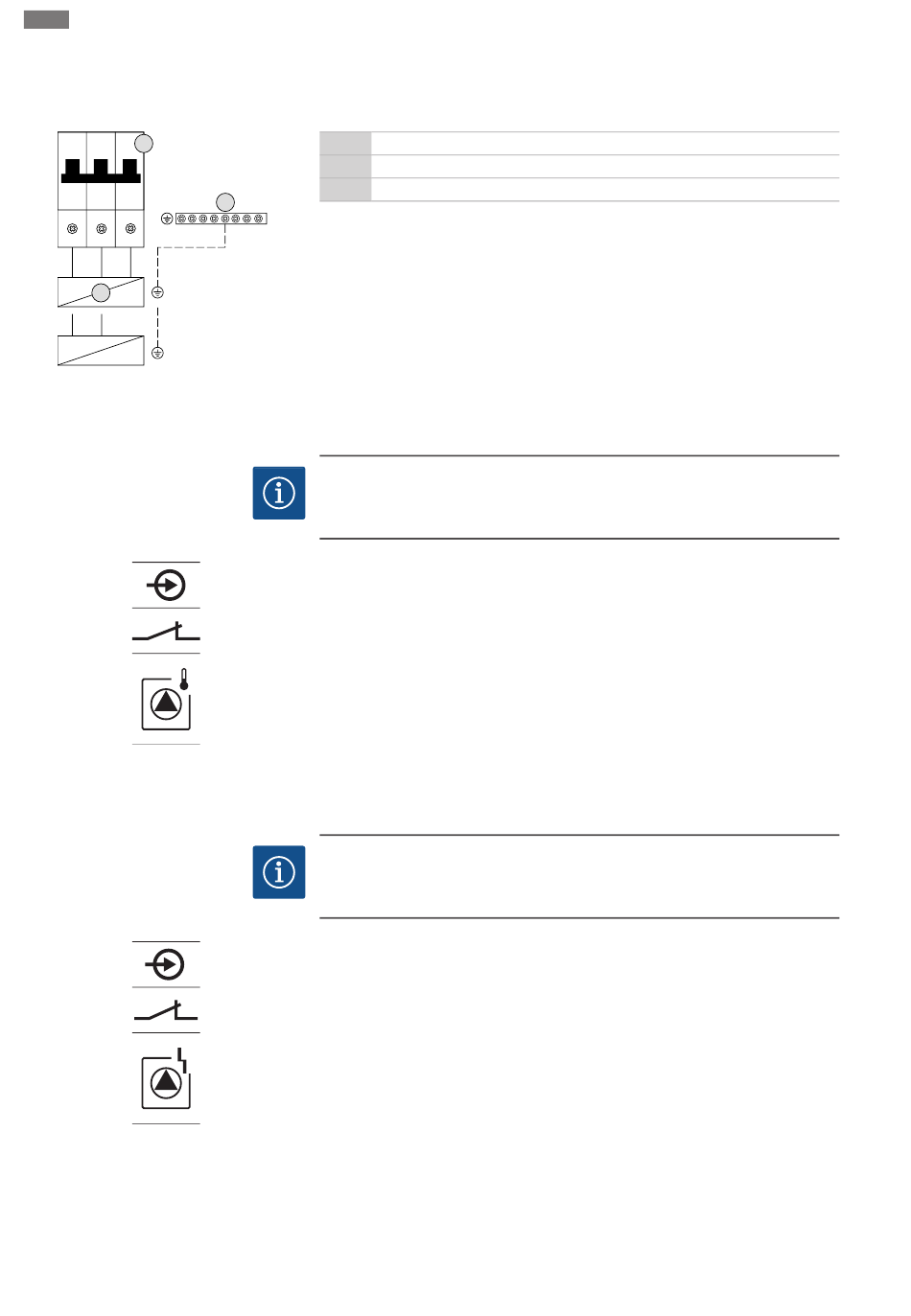

Fig. 11: Pumpanslutning
6.5.7 Anslutning av termisk
motorövervakning
x
Fig. 12: Symboler i anslutningsöversikt
6.5.8 Frekvensomvandlarens
anslutningsfelmeddelande
x
Fig. 13: Symboler i anslutningsöversikt
838
All manuals and user guides at all-guides.com
Uppställning
3 Uttagslist: Jord (PE)
5 Ledningsskyddsbrytare
FC Frekvensomvandlare
3
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till ledningsskyddsbrytare enligt anslutningsschemat.
OBS! Anslutningen är endast möjlig på automatikskåpet Wilo-Control EC-B!
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
För varje pump kan en termisk motorövervakning med bimetallsensor anslutas. Anslut
ingen PTC- och Pt100-sensor!
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan. "x" i symbolen anger respektive pump:
▪ 1 = pump 1
▪ 2 = pump 2
▪ 3 = pump 3
OBS! Anslutningen är endast möjlig på Wilo-Control ECe-B-automatikskåp!
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
För varje pump kan ett externt felmeddelande från frekvensomvandlaren anslutas.
Utgången från frekvensomvandlaren måste fungera som en öppnande kontakt!
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan. "x" i symbolen anger respektive pump:
▪ 1 = pump 1
▪ 2 = pump 2
▪ 3 = pump 3
WILO SE 2019-07
