Vedlegg
Klemme Funksjon
Inngang: Vannmangel/tørrkjøringsbeskyttelse
25/26
Inngang: Termisk viklingsovervåkning pumpe 1
37/38
Inngang: Termisk viklingsovervåkning pumpe 2
39/40
Inngang: passiv trykksensor 4-20 mA
45/46

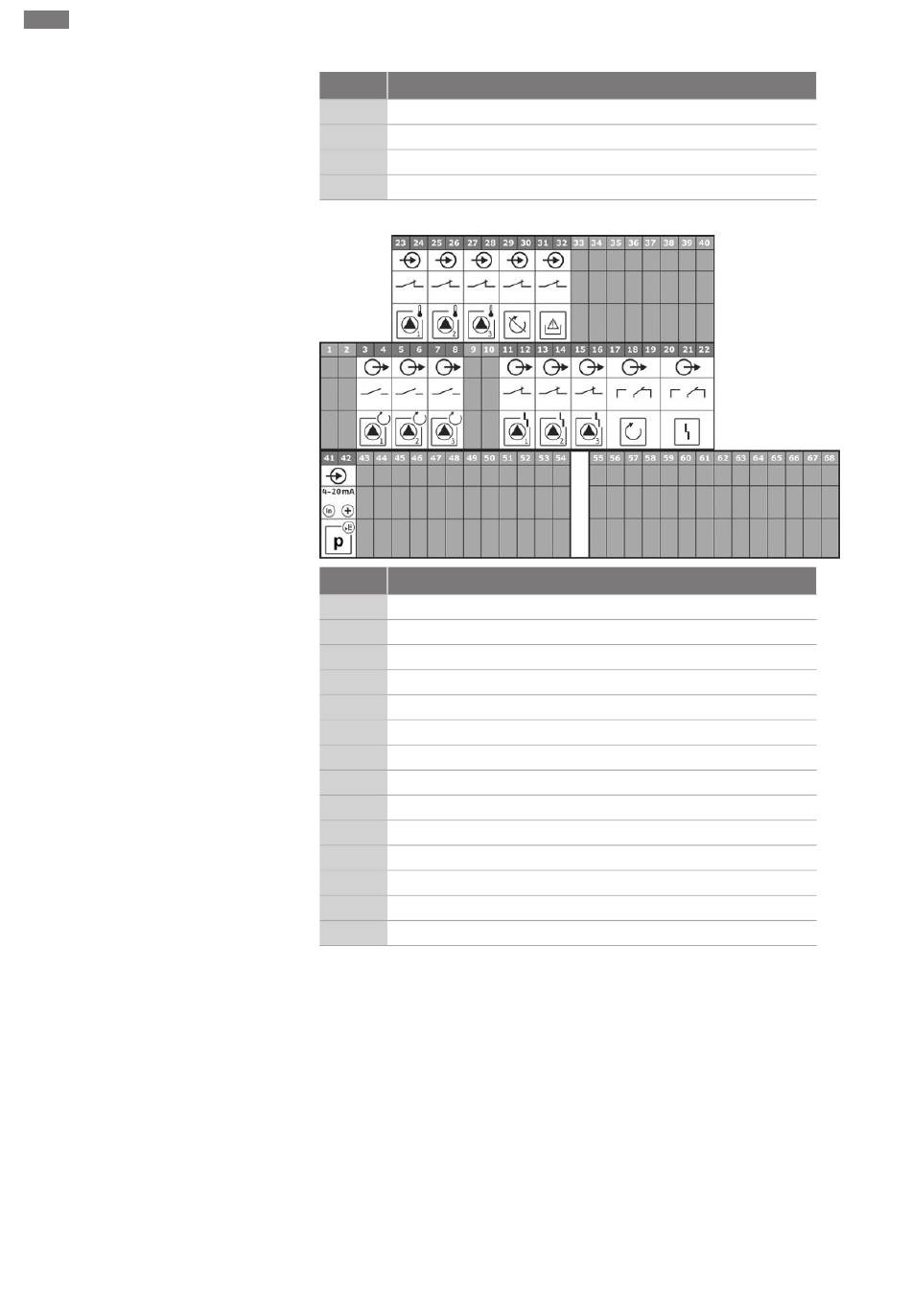

Koblingsskjemaer Wilo-Control EC-B3...
Klemme Funksjon
Utgang: Enkeltdriftsmelding pumpe 1
3/4
Utgang: Enkeltdriftsmelding pumpe 2
5/6
Utgang: Enkeltdriftsmelding pumpe 3
7/8
Utgang: Enkeltfeilmelding pumpe 1
11/12
Utgang: Enkeltfeilmelding pumpe 2
13/14
Utgang: Enkeltfeilmelding pumpe 3
15/16
17/18/19 Utgang: Samlet driftsmelding
20/21/22 Utgang: Samlefeilmelding
Inngang: Termisk viklingsovervåkning pumpe 1
23/24
Inngang: Termisk viklingsovervåkning pumpe 2
25/26
Inngang: Termisk viklingsovervåkning pumpe 3
27/28
Inngang: Extern OFF
29/30
Inngang: Vannmangel/tørrkjøringsbeskyttelse
31/32
Inngang: passiv trykksensor 4-20 mA
41/42
