Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R

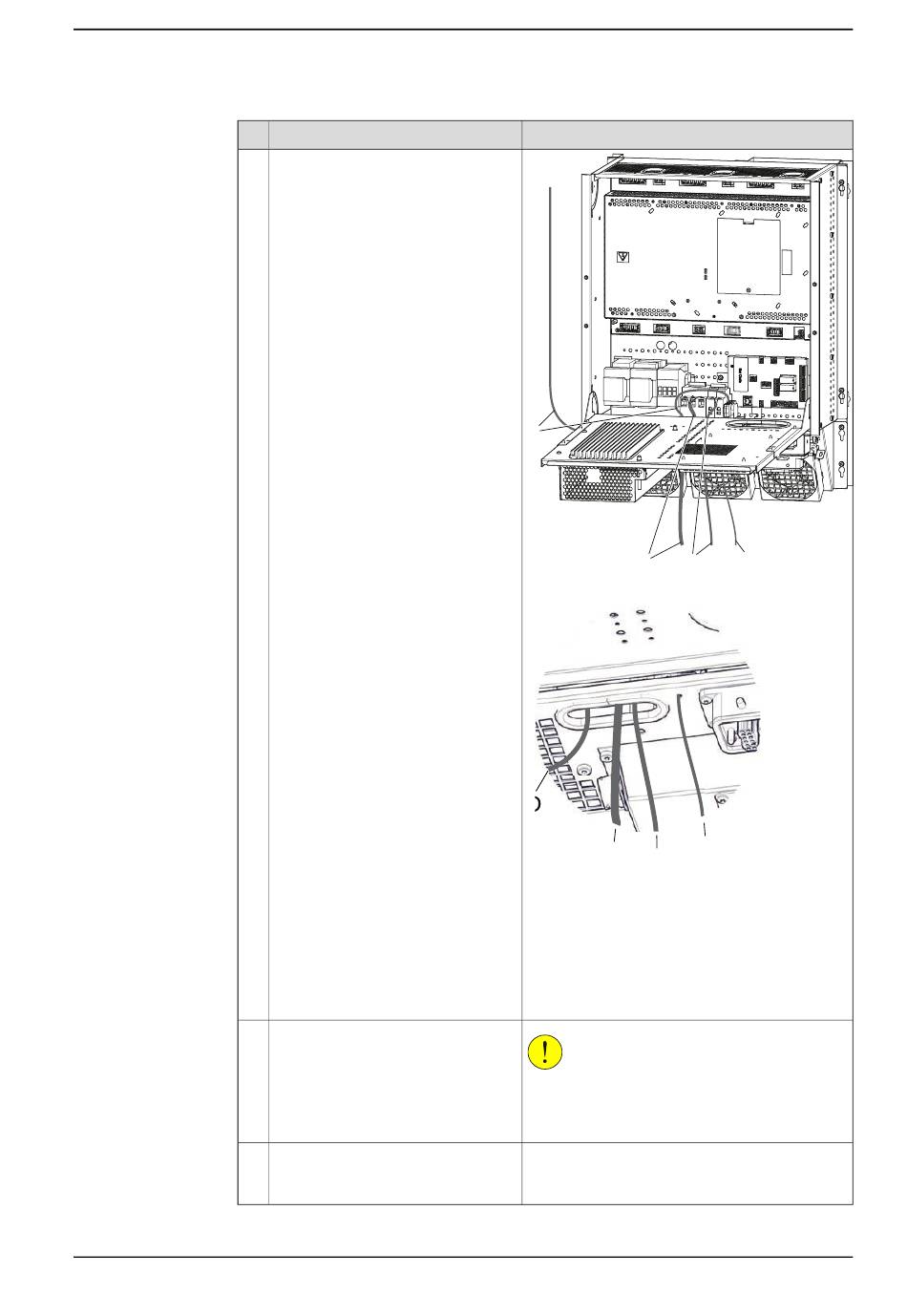

2.5.4 Anschließen der Stromversorgung an PMC large
Aktion
Führen, befestigen und verbinden
Sie die dreiphasigen Kabel an der
dreiphasigen Automatiksicherung
(F1).
Führen, befestigen und verbinden
Sie die zweiphasigen Kabel an der
zweiphasigen Automatiksicherung
(F2).
Führen, befestigen und verbinden
Sie das Eingangserdungskabel mit
der Schutzerde (PE).
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis/Abbildung
D
A
B
xx1100000513
D
A
B
xx1100000514
•
A: Leitungen für Eingangsstrom 3 x 400
V 16 A
•
B: Leitungen für Eingangsstrom 230 V
•
C: Eingangserdungskabel
•
D: Ausgangsstrom 230 V zum Control
Module
VORSICHT
Trennen Sie die 2-phasigen Kabel der Stromver-
sorgung von den 3-phasigen Kabeln. Diese stö-
ren auf der LOAD-Seite des Leitungsfilters.
Fortsetzung
C
C
73
