4 Reparatur
4.6 Austauschen der PCIexpress-Karten in der Computereinheit
Fortsetzung
4
5
6
Wiedereinbau
Nachfolgend wird das Wiedereinbauen von PCIexpress beschrieben.
1
Fortsetzung auf nächster Seite
180
Aktion
Öffnen Sie die Computereinheit, indem Sie
die Befestigungsschrauben entfernen und
die obere Abdeckung abheben. Ziehen Sie
den Steckverbinder des Lüfters ab.
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung öffnen und entfernen.
Das Lüfterkabel darf nicht gespannt wer-
den.
Entfernen Sie die Befestigungsschraube
oben auf dem PCIexpress-Kartenhalter.
Ziehen Sie die Karte vorsichtig gerade
heraus.
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe
Elektrische Sicherheit
auf Seite
36.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.

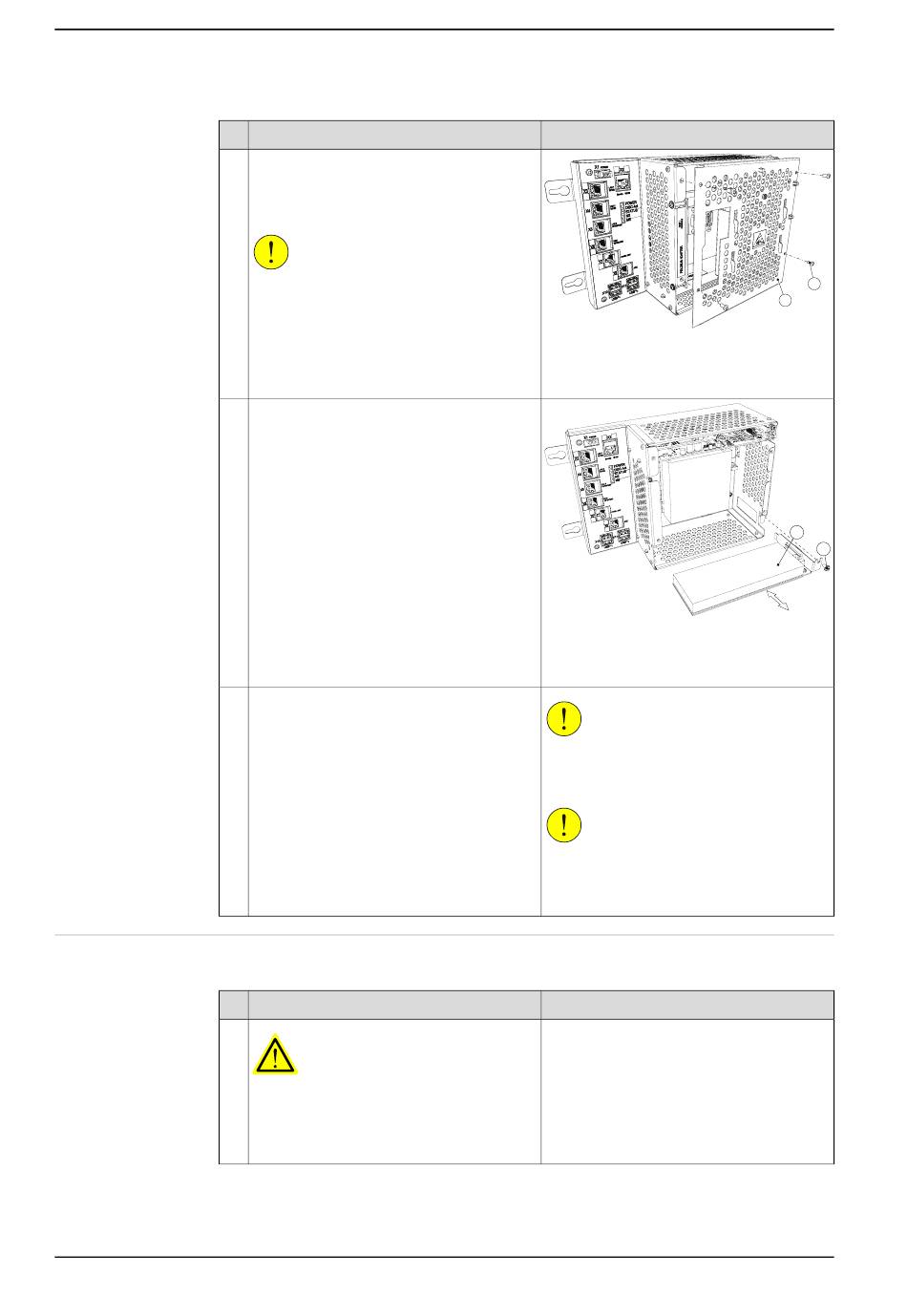

Hinweis/Abbildung
xx1300000684
A Befestigungsschrauben, 4 Stück
B Obere Abdeckung
xx1300000685
A Befestigungsschraube
B PCIexpress-Karte
VORSICHT
Fassen Sie die Karte stets an den Rändern,
um eine Beschädigung der Karte oder ihrer
Komponenten zu vermeiden.
VORSICHT
Geben Sie die Karte sofort in einen ESD-
sicheren Beutel oder einen vergleichbaren
Behälter.
Hinweis/Abbildung
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
A
B
B
A
