4 Reparatur
4.18 Austauschen der Transformatoreinheit
4.18 Austauschen der Transformatoreinheit
Position

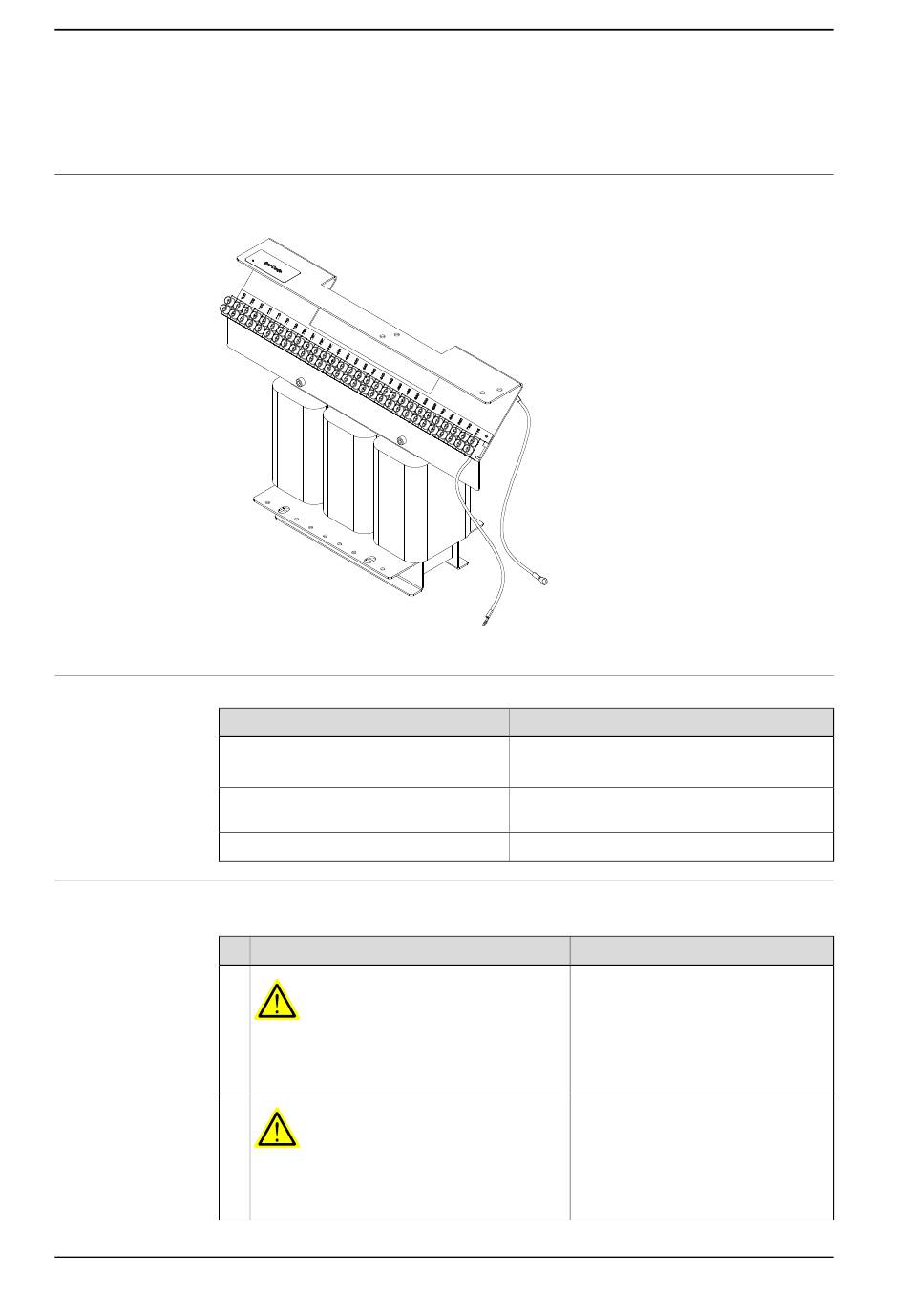

Die folgende Abbildung stellt die Transformatoreinheit dar.
xx0600003259
Erforderliche Ausrüstung
Geräte
Transformatoreinheit
Standardwerkzeugsatz
Schaltplan
Ausbau
Nachfolgend wird der Ausbau der Transformatoreinheit beschrieben.
1
2
Fortsetzung auf nächster Seite
224
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Beginn
von Arbeiten im Schrank ab. Weitere Informa-
tionen siehe
Elektrische Sicherheit auf Seite
WARNUNG
Das Gewicht des Transformators beträgt zwi-
schen 15 und 40 kg, verwenden Sie eine Hebe-
vorrichtung und Hebeschlingen.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis
13kVA, 6kVA, 4,2kVA, 1,2kVA
Siehe
Ersatzteile auf Seite
Der Inhalt ist im Abschnitt „Standardwerkzeug-
satz" beschrieben.
Siehe
Schaltpläne auf Seite
Hinweis/Abbildung
36.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
259.
279.
