2 Installation und Inbetriebnahme
2.9.6 Installieren der EPS KarteDSQC 646 für Electronic Position Switches
Fortsetzung
3
4
5
Fortsetzung auf nächster Seite
132

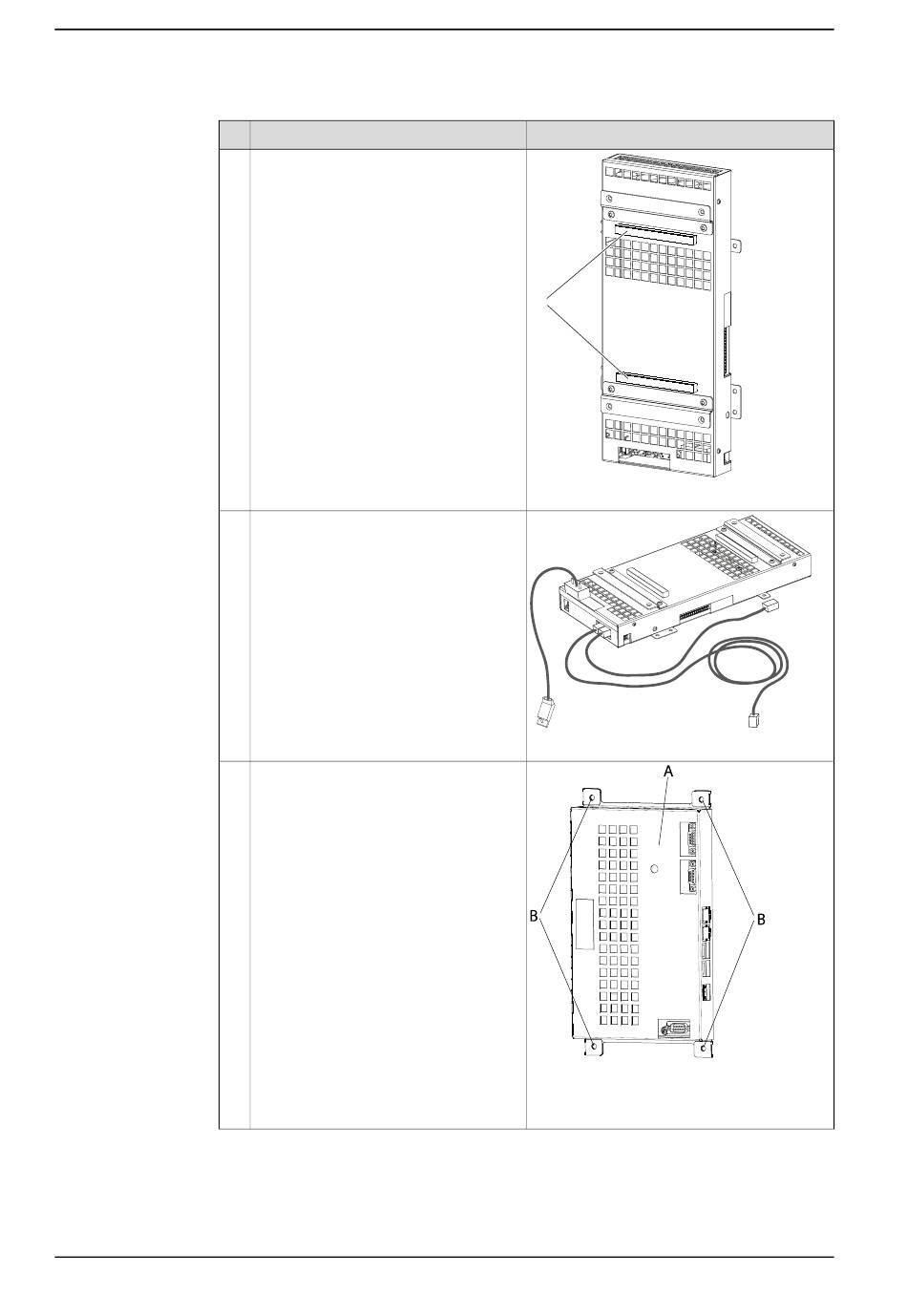

Aktion
Bringen Sie die EMC-Streifen auf der
EPS-Karte an, falls sie noch nicht ange-
bracht sind.
Schließen Sie vor dem Einbau der Karte
das kurze SMB-Kabel und beide Ether-
net-Kabel an die EPS-Karte an. Diese
Anschlüsse sind möglicherweise schwer
zugänglich, nachdem die Karte einge-
baut wurde.
Die beiden Ethernet-Anschlüsse auf der
EPS-Karte sind untereinander austausch-
bar (es spielt keine Rolle, welcher An-
schluss mit dem Hauptcomputer und
welcher Anschluss mit dem Achscompu-
ter verbunden ist).
Entfernen Sie die Befestigungsschrau-
ben des Achscomputers. Ziehen Sie den
Achscomputer heraus, so dass die EPS-
Karte hinter dem Achscomputer einge-
baut werden kann.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
A
xx0700000087
xx0600003303
xx0900000030
•
A: Achscomputer
•
B: Befestigungsschrauben
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
