2 Installation und Inbetriebnahme
2.5.16 Anschluss einer Endlagenschalter-Override-Drucktaste
Fortsetzung
Verfahren

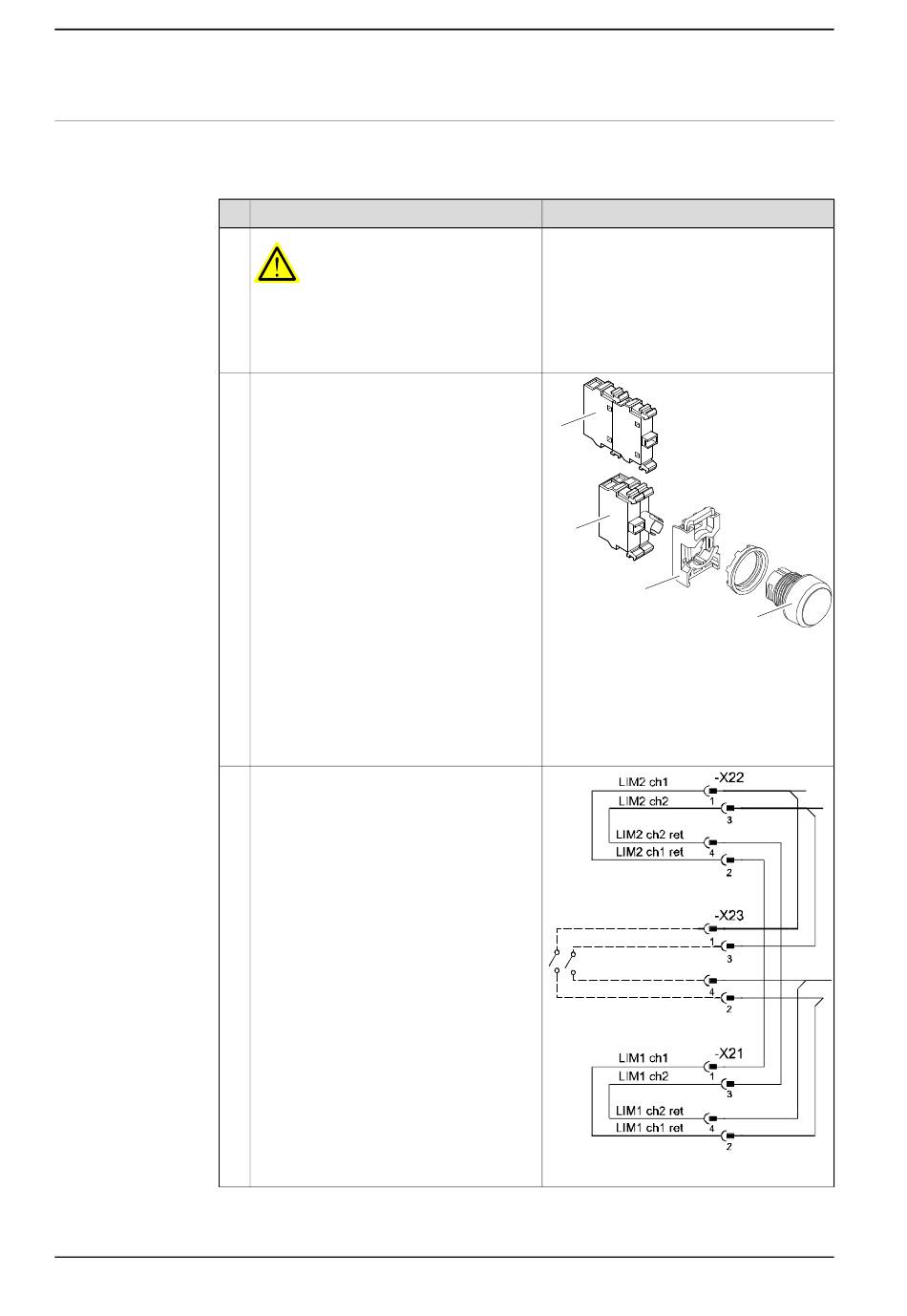

Im Folgenden wird beschrieben, wie ein Endlagenschalter-Override-Schaltkreis in
die Steuerung integriert wird.
1
2
3
Fortsetzung auf nächster Seite
104
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe
Elektrische Sicherheit
auf Seite
36.
Bringen Sie zwei zusätzliche Kontaktblöcke
am vorhandenen Druckschalter (Motors
on) an.
Verbinden Sie die Kontaktblöcke über Lei-
tungen mit den Steckverbindern (siehe
Schaltplan rechts).
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
A
B
C
xx0500002553
•
A: Zusätzliche Kontaktblöcke
•
B: Vorhandener Kontakt, Lampenblö-
cke
•
C: Halter
•
D: Drucktaste
xx0500002556
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
D
