2 Installation und Inbetriebnahme
2.5.14 Anschlüsse für externes Sicherheitsrelais
2.5.14 Anschlüsse für externes Sicherheitsrelais
Beschreibung
Die Motorschütze K42 und K43 in der Steuerung können mit externer Ausrüstung
arbeiten, wenn externe Relais verwendet werden.
Anschlussbeispiel

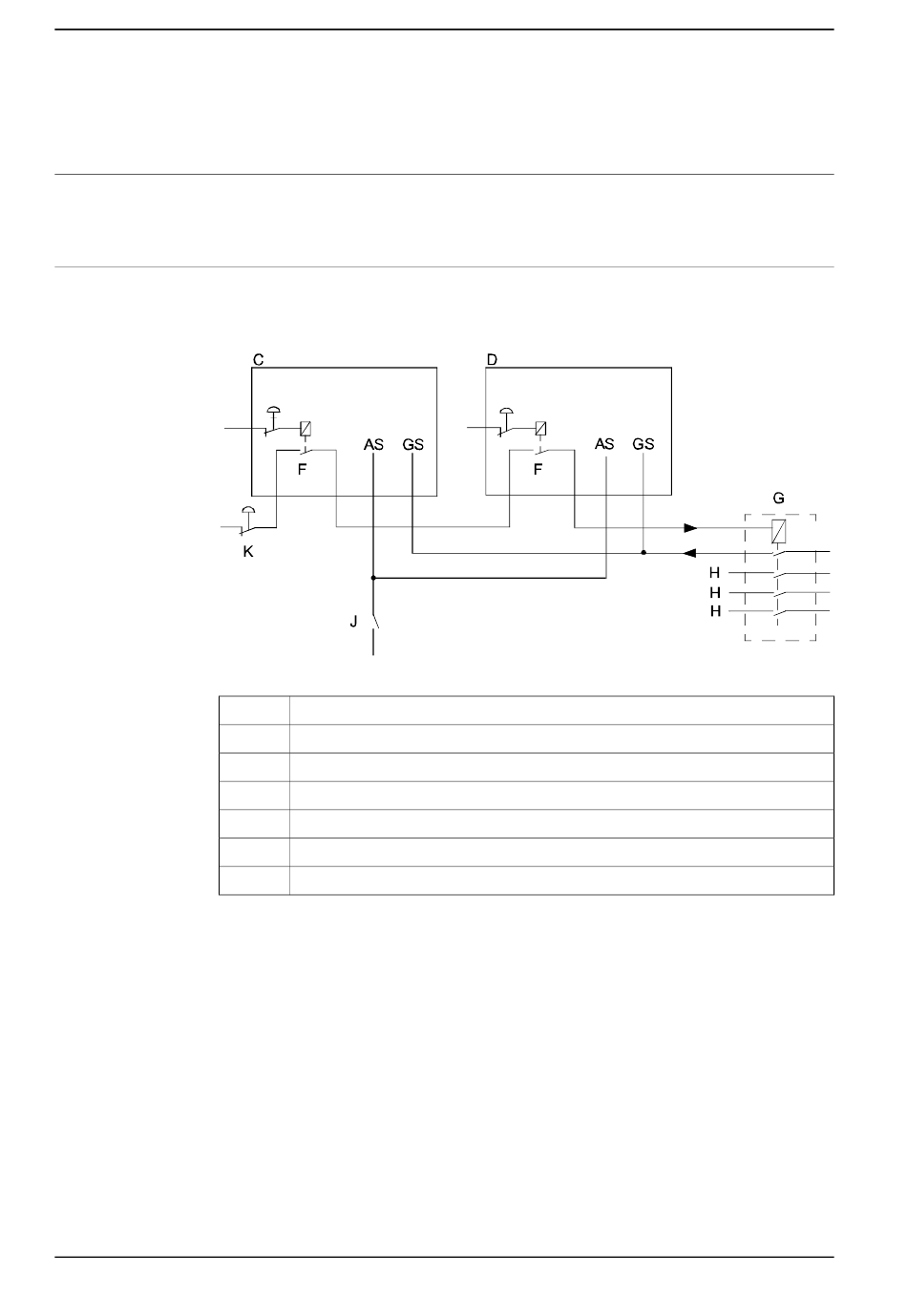

Die nachfolgende Abbildung zeigt ein Beispiel für den Anschluss eines externen
Sicherheitsrelais.
xx0100000246
C
D
F
G
H
J
K
98
Roboter 1
Roboter 2
ES (Not-Halt)-Relais
Externes Sicherheitsrelais
An andere Ausrüstung
Sicherheitstür
Zellen-ES (Not-Halt)
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
