2 Installation und Inbetriebnahme
2.5.4 Anschließen der Stromversorgung an PMC large
2.5.4 Anschließen der Stromversorgung an PMC large

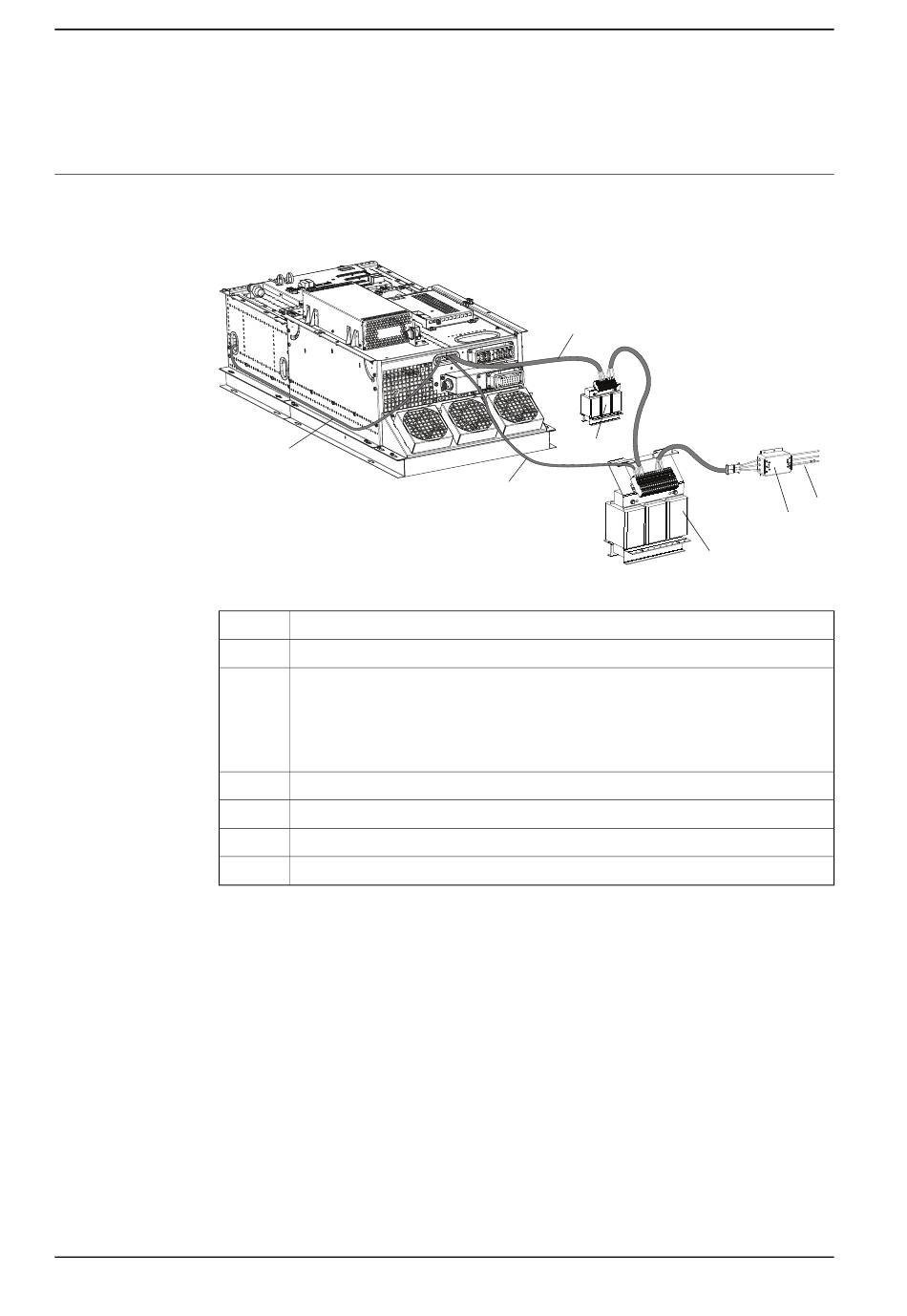

Position
Die Steuerung wird liegend dargestellt, um die Kabel zu zeigen. Bitte beachten
Sie, dass der PMC large in aufrechter Position montiert werden muss.
xx1100000506
A
B
C
D
E
F
G
Fortsetzung auf nächster Seite
70
G
Eingangsstrom (3-phasig)
Leitungsfilter
Transformator
(kann für 3-phasig ausgelassen werden, wenn Eingangsstrom 3-phasig von 400-
480 V verwendet wird)
(kann für 2-phasig ausgelassen werden, wenn Eingangsstrom 1-phasig von 230
V verwendet wird)
Induktor
Stromversorgung 3 x 400-480 V
Stromversorgung 230 V (2-phasig)
Netzstrom 230 V vom Drive Module zum Control Module
