4 Reparatur
4.11 Austauschen der Antriebseinheit für PMC small
Fortsetzung
Ausbau
Nachfolgend wird der Ausbau der Antriebseinheit aus PMC small beschrieben.
1
2
3
4
Fortsetzung auf nächster Seite
200
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem
Beginn von Arbeiten im Schrank ab.
Weitere Informationen siehe
Sicherheit auf Seite
36.

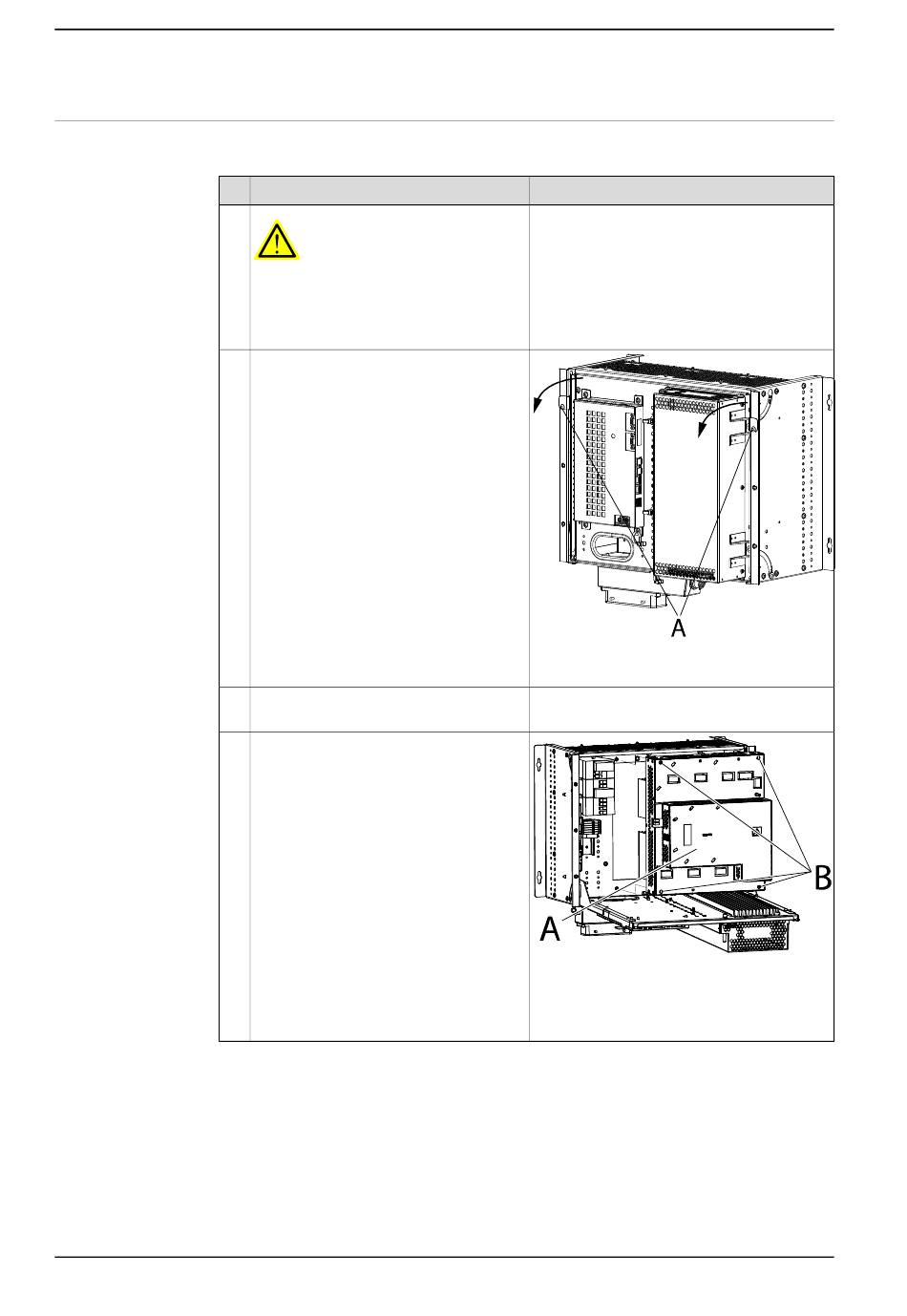

Lösen Sie die Befestigungsschrauben
und ziehen Sie die Vorderseite (Stromver-
sorgungseinheit für Achscomputer/An-
triebssystem) in Pfeilrichtung.
Ziehen Sie an der auszuwechselnden
Einheit alle Steckverbinder ab.
Entfernen Sie die Batterieeinheit nach
dem Lösen der Befestigungsschrauben.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Elektrische
xx0600003242
•
A: Befestigungsschrauben
xx0600003248
Teile:
•
A: Antriebseinheit
•
B: Befestigungsschrauben
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
