2 Installation und Inbetriebnahme
2.5.1 Verbinden der Kabel mit der Steuerung
Fortsetzung

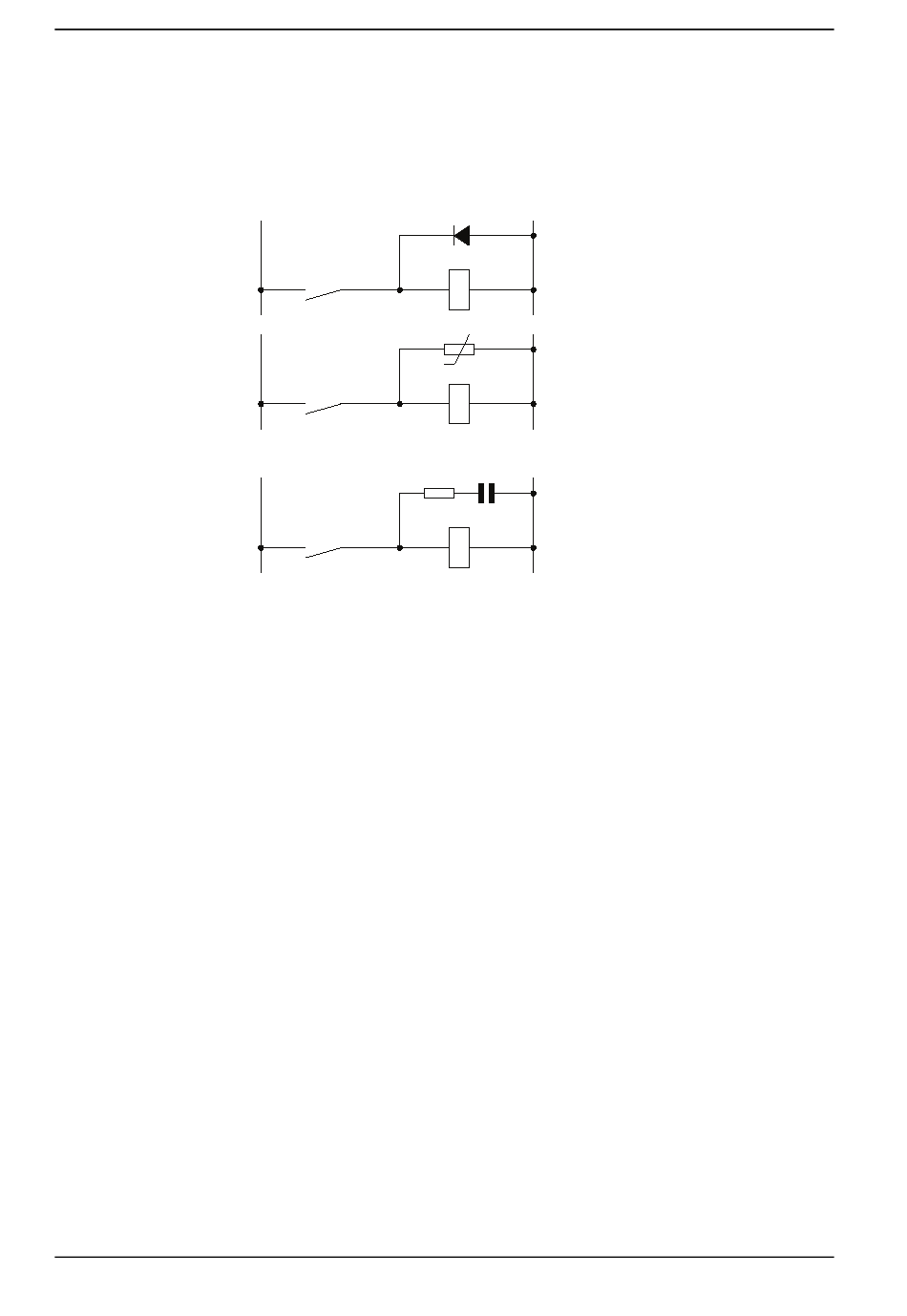

Varistoren sorgen für kürzere Abschaltzeiten. Die Entstörung der Spulen verlängert
die Lebensdauer der sie steuernden Schalter.
xx1200000961
64
+24 V DC
+24 V AC/DC
1 Die Diode muss für den gleichen Strom wie die Relaisspule dimensioniert
sein und für eine Spannung, die dem Zweifachen der Versorgungsspannung
entspricht.
2 Der Varistor muss für die gleiche Energie wie die Relaisspule dimensioniert
sein und für eine Spannung, die dem Zweifachen der Versorgungsspannung
entspricht.
3 Wenn AC-Spannung genutzt wird, müssen die Komponenten für eine
maximale Spannung von >500 V und einen Nennspannung von 125 V
ausgelegt sein.
Der Widerstand sollte 100 Ω betragen und der Kondensator sollte 1W 0,1 -
1 µF (in der Regel 0,47 µF) sein.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
0 V
1)
2)
0 V
3)
