Beispiele

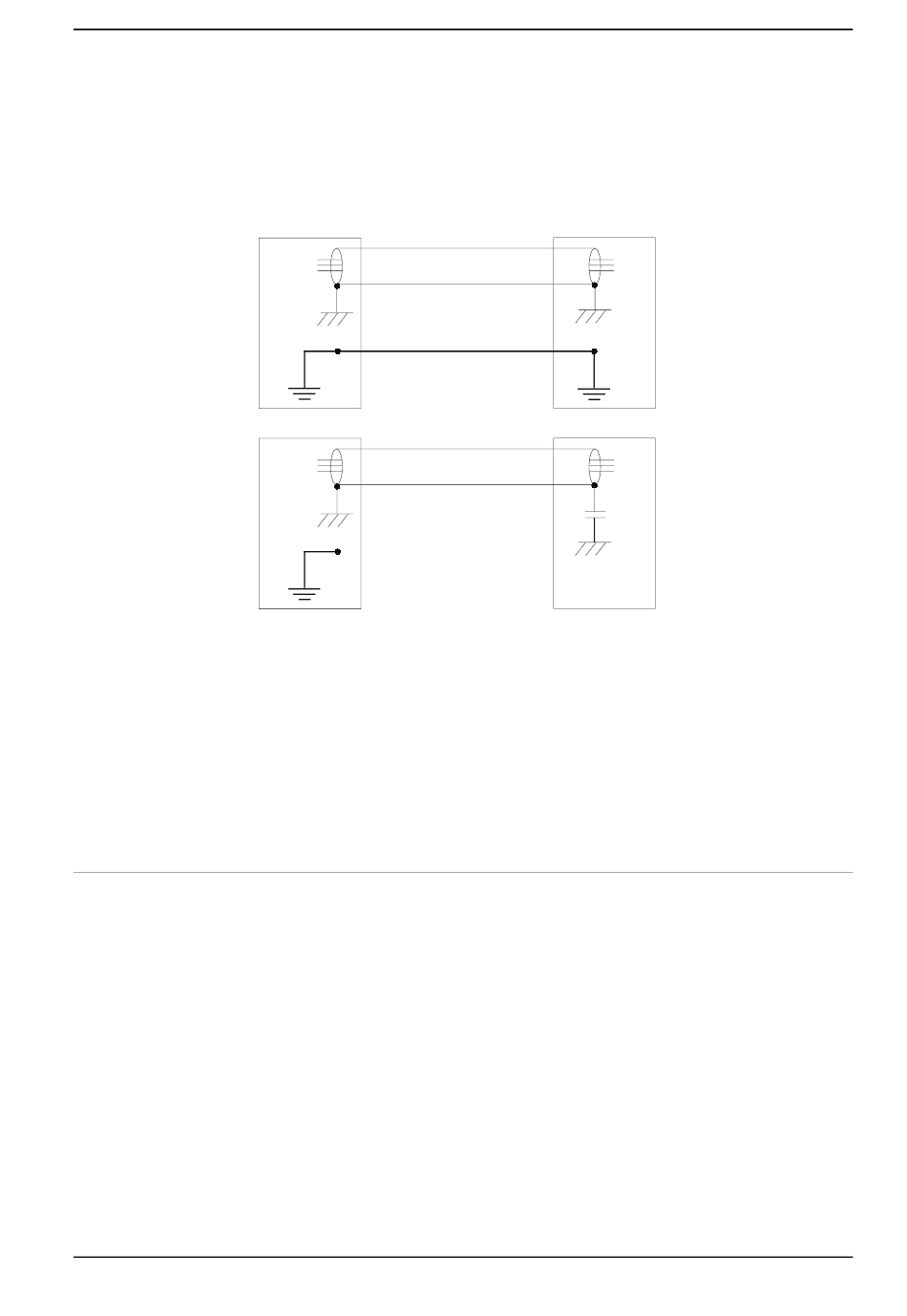

Die folgende Abbildung zeigt 2 Beispiele, wie Erde- und Signalkabelschirme
angeschlossen werden können:
xx1200000960
Beispiel 1:
Beispiel 2:
Entstörung
Interne Relaisspulen und andere Einheiten, die Interferenzen innerhalb des
Steuerschranks erzeugen können, werden entstört. Externe Relaisspulen, Solenoide
und andere Einheiten müssen auf gleiche Weise befestigt werden. In der Abbildung
unten wird dazu die Vorgehensweise dargestellt.
Beachten Sie, dass sich die Abschaltzeit für DC-Relais nach der Entstörung
verlängert, insbesondere wenn eine Diode an der Spule angeschlossen ist.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
Steuerschrank
•
Wo eine gute Erde für alle Einheiten verfügbar ist, wird die beste Schirmung
durch Erdung aller Schirme an beiden Kabelenden aller Einheiten erreicht.
•
Wenn das Kabel dort endet, wo keine gute Erde verfügbar ist, kann ein
Kondensator zur Rauschunterdrückung eingesetzt werden. Die Schirme der
2 Kabel müssen wie in der Abbildung dargestellt angeschlossen, aber nicht
mit dem Gehäuse der Einheit verbunden werden.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.5.1 Verbinden der Kabel mit der Steuerung
Externe Einheiten
Beispiel 1:
Beispiel 2:
Fortsetzung auf nächster Seite
Fortsetzung
63
