4.14 Austausch der EPS Karte DSQC 646 für Electronic Position Switches
Fortsetzung
3
4
Fortsetzung auf nächster Seite
210

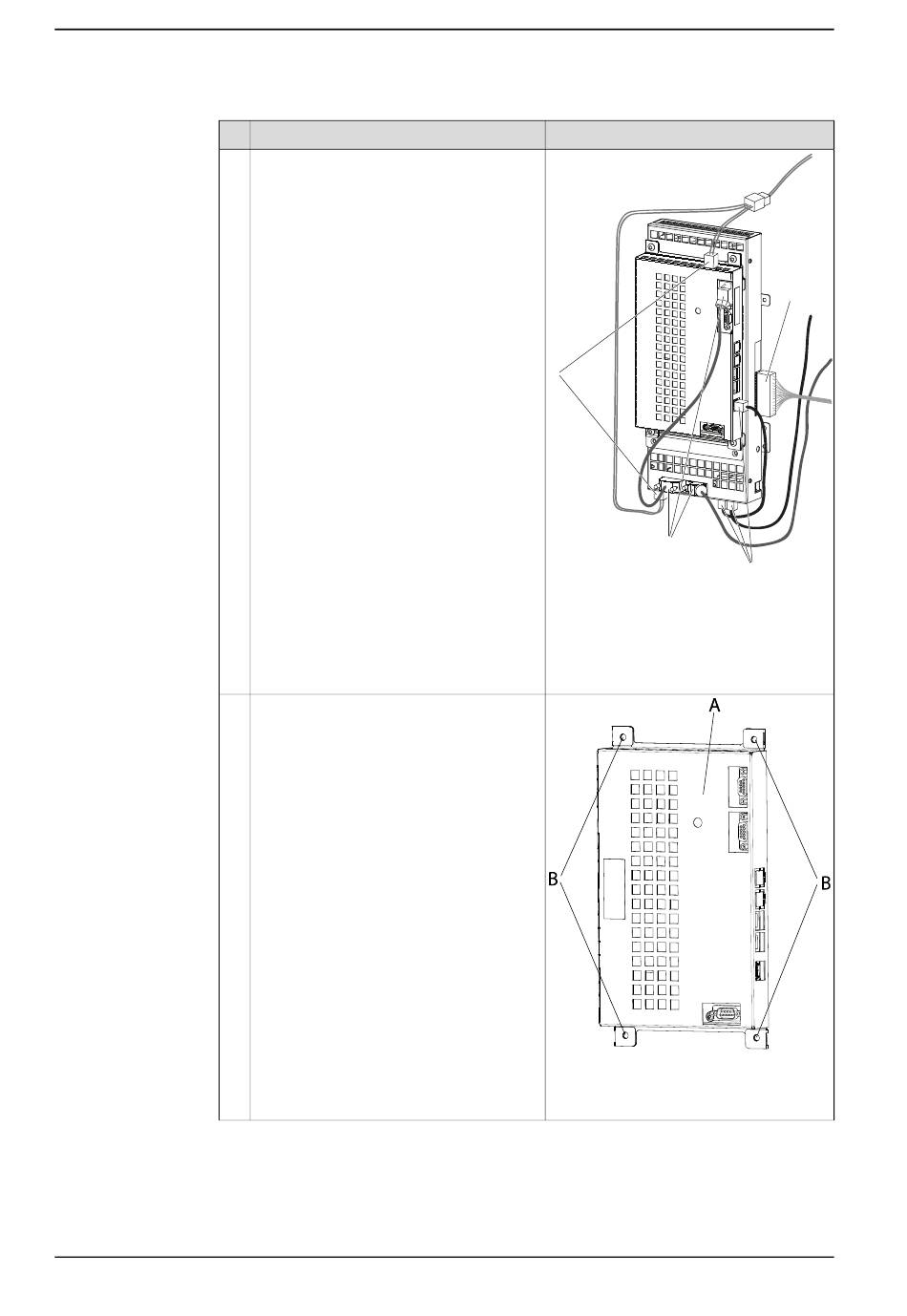

Aktion
Ziehen Sie die folgenden mit der EPS-Karte
und dem Achscomputer verbundenen Kabel
ab:
•
Stecker im I/O-Anschluss
•
Stromkabel
•
SMB-Kabel
•
Ethernet -Kabel
Entfernen Sie die Befestigungsmuttern des
Achscomputers und entfernen Sie den
Achscomputer.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
B
xx0700000101
A: Stecker im I/O-Anschluss
B: Stromkabel
C: SMB-Kabel
D: Ethernet-Kabel
xx0900000030
•
A: Achscomputer
•
B: Befestigungsschrauben
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
A
C
D
