2 Installation und Inbetriebnahme
2.9.6 Installieren der EPS KarteDSQC 646 für Electronic Position Switches
Fortsetzung
12
136
Aktion
Schließen Sie die Signalkabel an den
Stecker an, der dann mit dem I/O-An-
schluss der EPS-Karte verbunden wird.
•
Schließen Sie eine Stromversor-
gung mit 24 V an Kontakt 1 und
mit 0 V an Kontakt 2 an. Überprü-
fen Sie mit einem Voltmeter, ob
die Spannung zwischen Kontakt
1 und Kontakt 2 am Phoenix -An-
schluss 24 V beträgt.
•
Schließen Sie die Ausgangssigna-
le von der EPS-Karte (Kontakte
3-12) an.
•
Schließen Sie die Signale vom
Sync-Schalter an Kontakt 13 und
14 an. Wenn keine Zweikanalver-
kabelung verwendet wird, schlie-
ßen Sie nur Kontakt 14 an.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.

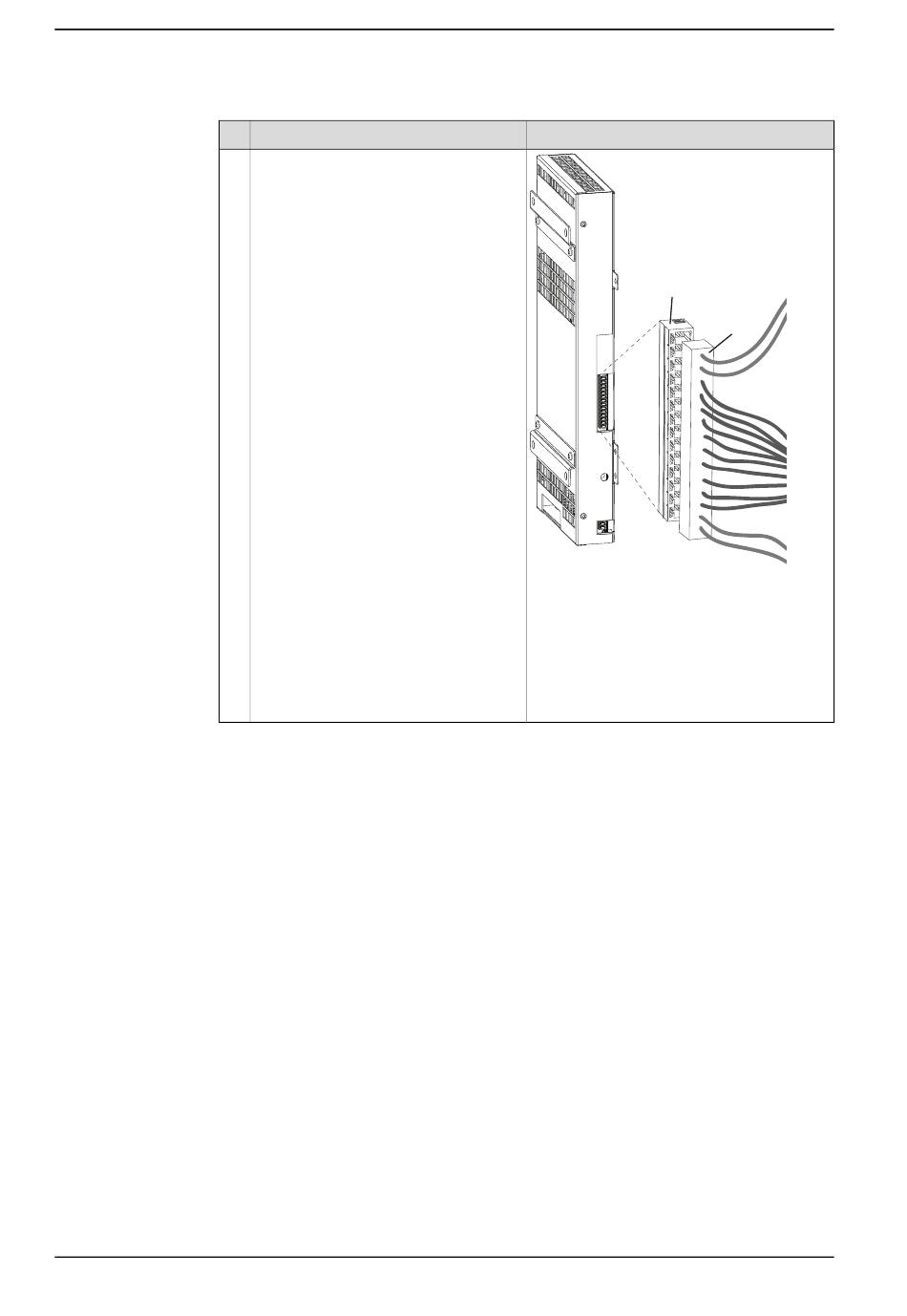

Hinweis/Abbildung
xx0600003209
•
A: I/O-Anschluss
•
B: Stecker
•
C: Stromversorgung
•
D: 5 sichere Ausgänge (10 Signale)
•
E: Sync-Schalter (zweifaches Signal)
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
A
C
B
1
D
14
E
