2 Installation und Inbetriebnahme

2.9.4 Installieren von DeviceNet-E/A-Einheiten, Gateways und Encoder-Schnittstelleneinheiten, IRC5

2.9.4 Installieren von DeviceNet-E/A-Einheiten, Gateways und
Encoder-Schnittstelleneinheiten, IRC5
Position

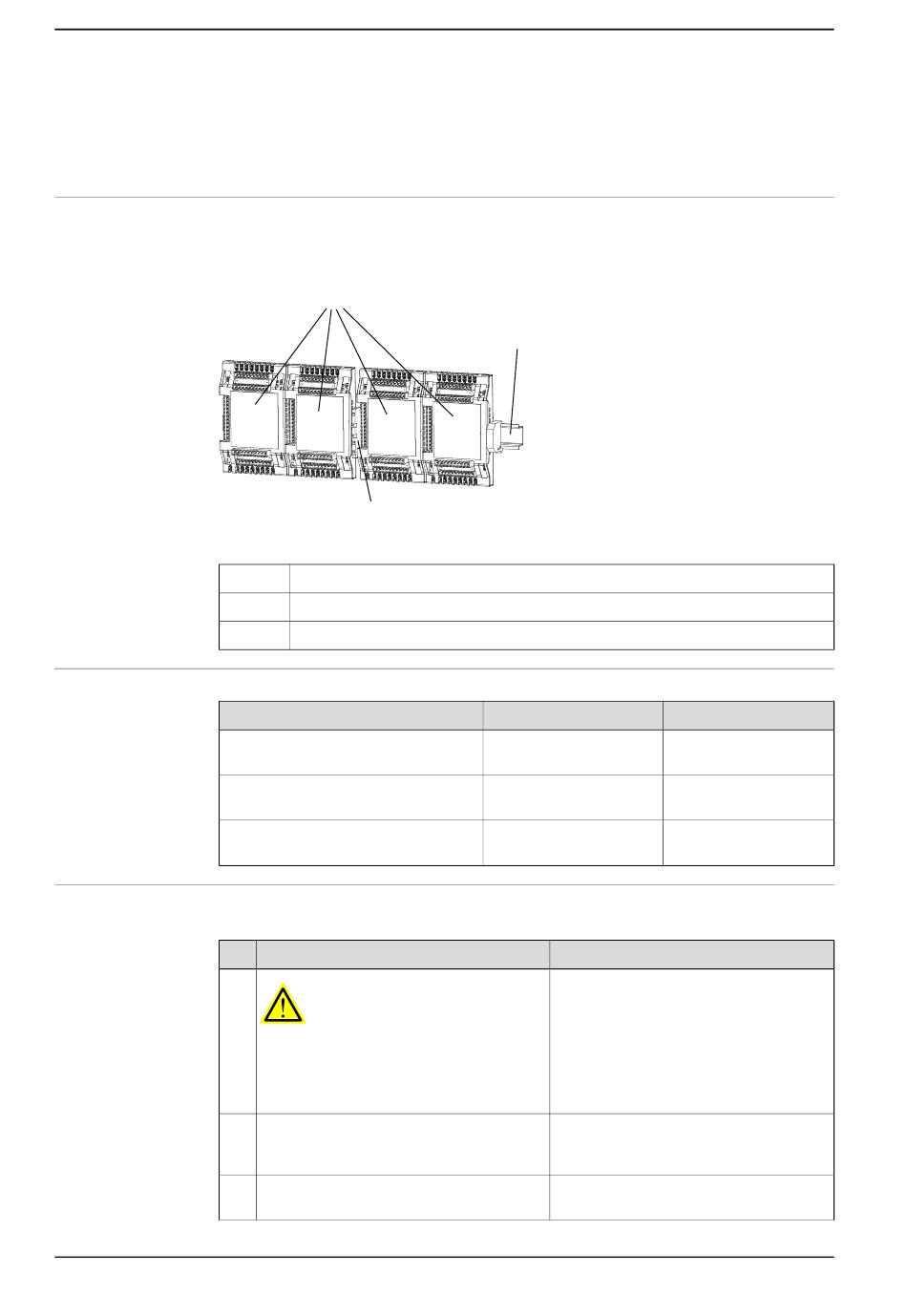

Die zu installierenden DeviceNet-E/A-Einheiten, Gateway- oder
Encoder-Schnittstelleneinheiten sind in der folgenden Abbildung dargestellt.
xx0600003256
A
B
C
Erforderliche Ausrüstung
Geräte
DeviceNet-E/A-Einheiten, Gateways
oder Encoder-Schnittstelleneinheiten
Anwendungshandbuch - DeviceNet-
Master/Slave
Schaltplan
Montage
Nachfolgend wird die Montage der Antriebseinheiten beschrieben.
1
2
3
Fortsetzung auf nächster Seite
126
A
C
I/O-Einheiten, Gateways oder Encoder-Schnittstelleneinheiten
Montageschiene
Anschluss-Terminal XT31
Aktion
GEFAHR
Schalten Sie den Netzstrom vor dem Be-
ginn von Arbeiten im Schrank ab. Weitere
Informationen siehe Elektrische Sicherheit
auf Seite 36.
Befestigen Sie die DeviceNet-E/A-Einheit,
indem Sie sie auf der Montageschiene
einrasten lassen.
Schließen Sie die Gleichstromversorgung
an die Karte an.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
B
Artikelnummer
3HAC050992-003
Siehe Schaltpläne auf
Seite 279.
Hinweis/Abbildung
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
Hinweis
